使用 MFP-3D AFM 的同時基本強制和階段對比顯微學從收容所研究

包括的事宜

背景
先進的光學
AFM 性能的優化設計
應用
MFP-3D、唯一的選擇 AFM 的和光學評定

背景

光學階段對比顯微學是想像低對比,透明範例的一個普遍的技術例如在流體的細胞。 此技術現在是可用的在 MFP-3D™基本強制顯微鏡收容所研究開發了階段對比反光板 (菲爾) 選項為與 MFP-3D 被倒置的光學顯微鏡的使用。 這啟用同時 AFM 和階段對比想像。

先進的光學

菲爾選項包括幾種改進到 MFP-3D 被倒置的光學顯微鏡。 首先,聚光透鏡是集成到 MFP-3D 題頭。 光學模塊照亮此冷凝器創建在這個範例聚合光的一個空心錐體。 空心錐體的角度是重要的; 它必須符合在這個目的階段環形。 在光學模塊的一個滑子允許這位研究員選擇適當的環體或者一共去除它 Köhler brightfield 照明的。 系統支持顯微鏡目的 Ph1,從 Nikon、奧林匹斯山和蔡司的 Ph2 和 PhL/PhO/PhC 目的。 (必須指定適當的階段對比目的與您的光學顯微鏡採購。)

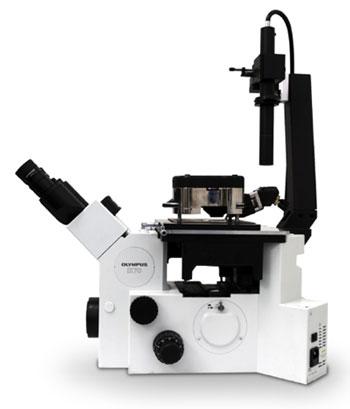

圖 1. MFP-3D 有階段對比反光板的被倒置的光學顯微鏡。

AFM 性能的優化設計

要保留高 AFM 性能,光學模塊從 MFP-3D 題頭機械上被分離。 它在光學顯微鏡立場的隨員的一根自定義柱子掛接。 這根柱子包括集中和集中的開口飛機重要步驟一個 XYZ 譯碼器設立的好階段對比。 集中和集中在域飛機的反光板由在 MFP-3D 題頭的調節螺旋執行。

圖 2. 上皮細胞和 AC240 懸臂階段對比光學微寫器。 印象與奧林匹斯山 LCAch 20x/0.40 PhC 目的。

『冷鏡子』,合併在 MFP-3D 題頭,從懸臂式評定路徑分隔菲爾光學路徑 (可見光) (在紅外線附近)。 此設計允許菲爾的光學存取,當保留格外高分辨率懸臂式偏折信號時。 終於,整個菲爾系統供應以光由一 6' 光導纖維的光波制導。 這安置閃亮指示和風扇在音響隔離、使減到最小的噪聲和熱量梯度之外。

應用

對同時階段對比和 AFM 想像的主要申請是形象化當地細胞為準備 AFM 實驗。 AFM 技巧可以確定與在細胞或其他功能的亞顯微準確性利益。 研究員能然後適用 MFP-3D 的強大的功能評定他們的範例的地勢、黏附力強制和彈性與毫微米和 piconewton 解決方法。 除生物範例之外,菲爾可以為與微米縮放比例功能的所有透明範例使用例如繞射的光學要素、階段屏蔽和 microfluidic 結構。

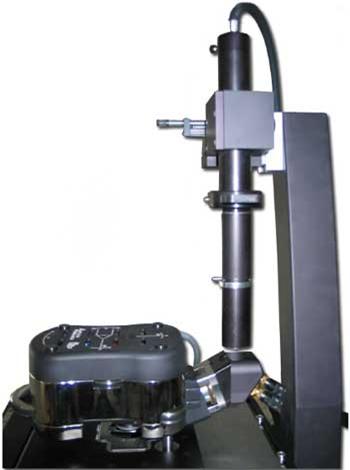

階段對比照明模塊的圖 3. 特寫鏡頭和 MFP-3D 朝向。

MFP-3D、唯一的選擇 AFM 的和光學評定

MFP-3D 是選擇工具為同時 AFM 和階段對比光學想像,以及 epi 熒光, TIRF 或者苦惱評定。 其唯一設計允許這些評定容易地和精密地做。 研究員能同時現在進行這些評定和擴展他們的實驗到生物科學應用的一個不計其數的編號。

來源: 收容所研究
關於此來源的更多信息请請參觀收容所研究
