Microscopia Atómica de la Fuerza del Alto Rendimiento de la Investigación del Asilo Diseñada Específicamente para las Aplicaciones Biológicas

Temas Revestidos

Antecedentes
AFM Uncompromised en una Plataforma Óptica Invertida
     El AFM Es Más Que Apenas Imágenes Bonitas
     Las Mejores Mediciones de la Fuerza - del Pionero Comercial de la Espectroscopia de la Fuerza
     Ningún Agujero en Nuestra Cabeza
     Liderazgo Espectroscopia de En Vigor y Mecánicos de la Fuerza
Encienda Hacia Arriba Su AFM
     Integración Óptica y del AFM Inconsútil
     Flexibilidad desde arriba: La Visión, Ilumina, Navega
Controle Su Ambiente de la Muestra
Opciones Adicionales
Elija el MFP-3D-BIO
Navegación Óptica en tiempo real
Auto-Aire Voladizo en Líquido
Proyección De Imagen de Real3D TM - Vea Sus Datos en Tres Dimensiones en Tiempo Real como Usted Explora

Antecedentes

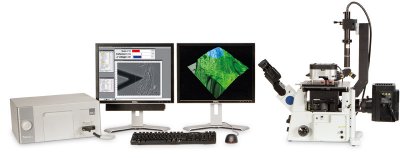

El MFP-3D-BIO proporciona a la sensibilidad más alta y la mayoría de las imágenes y de las mediciones exactas posibles en una plataforma óptica invertida. Los sensores nanopositioning del bucle cerrado de NPS TM en las tres hachas aseguran imágenes distorsión-libres en las muestras tan pequeñas como las proteínas y tan grandes como las células - en aire y líquido. El MFP-3D mide la desviación voladiza para mejorar que 20pm (8pm típico) sin los artefactos, haciendo el ideal de MFP-3D para las mediciones de la fuerza tales como despliegue de las únicas moléculas o sondeo de mecánicos de la célula.

AFM Uncompromised en una Plataforma Óptica Invertida

El AFM Es Más Que Apenas Imágenes Bonitas

De únicas longitudes del contorno de la molécula a los volúmenes de la célula mamífera, sus resultados publicados son solamente tan buenos como los datos que usted detecta. El MFP-3D proporciona a una correspondencia tridimensional verdaderamente cuantitativa de su muestra - una necesidad para las mediciones exactas que usted puede confiar en. El sensor superior del Asilo y la tecnología del escenario de la flexión acoplada con nuestro software de mando intuitivo también le da la capacidad de empinadura y de compensar con un único clic del ratón - incluso de una imagen previamente capturada. Laterales Independientes (X-Y) y la vertical (z) que coloca escenarios eliminan los desvíos de la diafonía comunes a los sistemas usando los punta-analizadores. Y el rango grande de Z (los hasta 40µm) activa la proyección de imagen de muestras y las células altas, las curvas de la fuerza en los materiales suaves altamente adhesivos como los geles, y otras aplicaciones desafiadoras. Todos Los modos de exploración estándar del AFM se utilizan, incluyendo modo de contacto con la fuerza lateral, el modo de la CA con fase, y modos avanzados tales como CA Doble TM, nanomanipulation, nanoindentation y más.

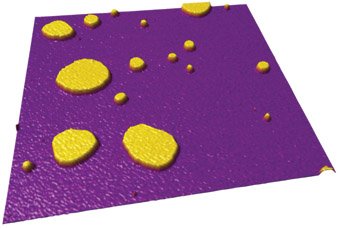

la exploración de los 2.5µm de los bilayers utilizados del lípido (5nm alto) adsorbidos sobre la mica y reflejados en fosfato protegió salino.

Las Mejores Mediciones de la Fuerza - del Pionero Comercial de la Espectroscopia de la Fuerza

La Investigación del Asilo promovió la comercialización de la espectroscopia de la fuerza de la picoNewton-escala con su primer producto, la Antena de la Fuerza Molecular (MFP). El Asilo continúa ese liderazgo hasta el día de hoy con el MFP-3D.

Ningún Agujero en Nuestra Cabeza

Algunos competidores tienen literalmente un agujero a través de su cabeza del AFM. Mientras Que permiso el uso de algunos condensadores ópticos disponibles en el comercio, el agujero compromete la integridad del diseño óptico de la palanca del AFM y la estabilidad del escenario del AFM. Esto agrega ruido a sus exploraciones, degrada la resolución de la proyección de imagen, y obstaculiza mediciones cuantitativas de la fuerza y de la fricción.

En cambio, el MFP-3D mide fuerzas del picoNewton y resuelve las características más pequeñas de sus muestras. El mecanismo óptico flexión-montado de la palanca se mueve como única unidad robusta, eliminando virtualmente ausencias de linealidad, el movimiento de fuera del eje y franjas de interferencia. Nuestra olumna creada para requisitos particulares del condensador proporciona a la visión de arriba hacia abajo sin obstáculo de la muestra y activa modos ópticos estándar de la microscopia, incluyendo contraste de la fase.

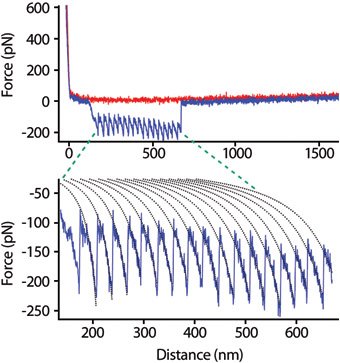

El despliegue de las beta-hojas amiloideas de la fibrilla en adhesivo algáceo revela un modelo distinto del diente de sierra. La curva de la fuerza fue ajustada a tornillo sin fin-como el modelo (WLC) de cadena (líneas de puntos) y una longitud de la persistencia de 0.22nm era calculada. Datos de Mostaert y otros (2006), J. Biol. Phys. 32(5): 393.

Liderazgo Espectroscopia de En Vigor y Mecánicos de la Fuerza

  • Ajuste, calibración, adquisición, visualización y análisis Simples (cualquier canal comparado con cualquier canal) con el arreglo para requisitos particulares fácil para los usuarios experimentados.
  • Ruido Superior de la desviación 8pm (típico), 20pm garantizado.
  • Mediciones Exactas de la fuerza sin la dotación física adicional requerida.
  • Los Utilizadores pueden elegir entre las curvas sensored de la fuerza del bucle abierto para el final en funcionamiento de poco ruido o las curvas de la fuerza del bucle cerrado para el mando de velocidad más exacto.
  • El macro-lenguaje gráfico de MacroBuilder TM permite que las mediciones de encargo de la fuerza sean programadas fácilmente, incluso por los principiantes.
  • El rango Grande de la vertical Z (patrón del 15µm, los 40µm disponibles) acomoda aplicaciones exigentes tales como mediciones de la adherencia en las células y los geles muy suaves.
  • La Correspondencia de la Fuerza activa mediciones mecánicas en una matriz de puntas con la extracción automatizada de propiedades materiales tales como módulo de elástico.
  • Fuerce Embridar para las dimensiones de la espectroscopia de la fuerza de la único-molécula y de la bono-ruptura que revelan o rompa la cinética bajo fuerza constante, permitiendo la comparación directa a los modelos teóricos.
  • El mecanismo impulsor Perpendicular, nanoindenter flexured (opcional) provee de la regulación exacta de la fuerza y del movimiento la resolución, la sensibilidad y la precisión superiores.

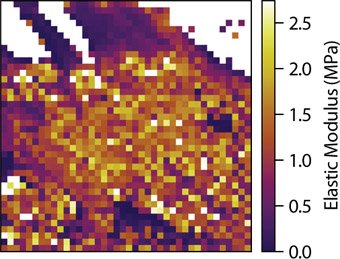

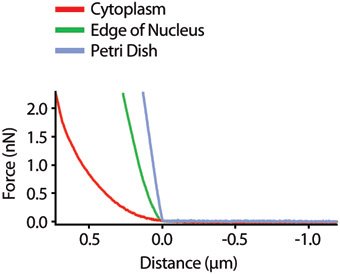

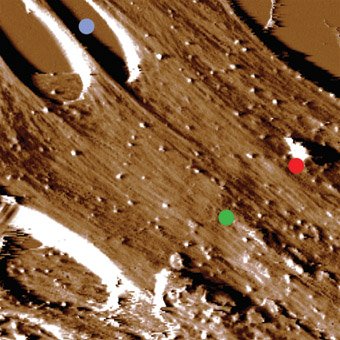

Fuerce la correspondencia en MRC-5 los fibroblastos fijos, los 30µm. La imagen de la Desviación (imagen superior) muestra la ubicación de las curvas seleccionadas de la fuerza (gráfico central). El análisis Automatizado de la curva de la fuerza genera una correspondencia de la elasticidad (imagen inferior) que visualice el módulo medido por color en cada uno de las 1600 puntas de la curva de la fuerza tomadas en las células y el substrato. El lamellipodia en el centro superior de la correspondencia de la fuerza aparece mucho más suave que previsto debido a la presencia de una segunda célula debajo.

Encienda Hacia Arriba Su AFM

Integración Óptica y del AFM Inconsútil

El MFP-3D-BIO fija el estándar industrial para combinar microscopies ópticos y atómicos de la fuerza en una única herramienta integrada diseñada específicamente para los biólogos. Nuestras personas de biólogos y los representantes técnicos ópticos han optimizado el MFP-3D para el uso con los microscopios ópticos invertidos principales de asegurarse de que usted consigue la ventaja y la productividad máximas de la combinación de estas técnicas potentes. Se acomodan la Alta apertura numérica, la inmersión del agua, y los objetivos todos de TIRF. Ningún otro AFM puede corresponder con el funcionamiento de MFP-3D para la integración óptica, la proyección de imagen de alta resolución, las mediciones cuantitativas de la fuerza, y los controles del medio ambiente. Se utilizan Todas las técnicas ópticas de siguiente de la microscopia:

  • Brightfield
  • Contraste de la Fase
  • Epifluorescence
  • Exploración Confocal del Laser
  • TIRF
  • TRASTE
  • FCS
  • FRAP
  • Indicadores del Ión (e.g. reacción del Ca2+ )

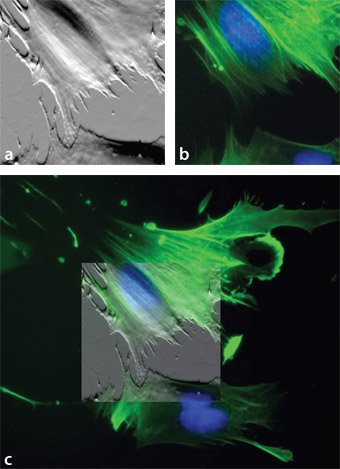

fibroblastos Multiplicar-Etiqueta reflejados en almacenador intermediaro usando el modo de contacto AFM (a), y microscopia de fluorescencia (b). La característica estándar del papel de MFP-3D produjo la imagen compuesta (c). Nuestro filtro propietario del IR ciega el laser del AFM, activação limpia, proyección de imagen de la fluorescencia del completo-espectro - incluyendo fluorophores lejos-rojos.

El Diseño X-Y Exclusivo de la Explorar-Muestra de MFP-3D es Esencial y de Activação Para:

  • Microscopia del Campo cercano de Apertureless (ANSOM)
  • Raman y Espectroscopia Punta-Aumentada de Raman
  • Fluorescencia Punta-Aumentada
  • Proyección De Imagen del Curso De La Vida de la Fluorescencia (FLIM)

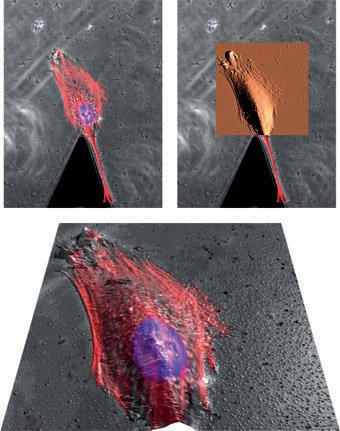

Localice una célula con el contraste de la fase de Zernike (gris) o la fluorescencia, examine las características tales como estructuras citoesqueléticas (rojas) o el núcleo (azul), después empinadura hacia adentro para las mediciones de alta resolución de la topografía o de la fuerza con AFM (cobre). Cubrió datos ópticos sobre la topografía del AFM para el análisis 3D y la presentación (abajo).

Flexibilidad desde arriba: La Visión, Ilumina, Navega

El MFP-3D amplía la capacidad del microscopio óptico invertido permitiendo que usted vea muestras transparentes y opacas desde arriba mientras que explora con el AFM. Las ópticas integradas de la parte-vista activan la alineación in situ del laser e inclinan la colocación - sin la eliminación de la carga del AFM y sin el equipo auxiliar. Nuestro diseño único también permite que el lente de objetivo de la parte-vista duplique como condensador de alta calidad para la iluminación del contraste de la fase. Las imágenes ópticas de la Parte Superior o de la parte-vista se pueden utilizar para navegar la punta a cualquier característica en la muestra, la exploración que el área en el nanoscale con el AFM, y entonces selecciona las ubicaciones específicas para las curvas de la fuerza - fácilmente e inconsútil. Las imágenes Ópticas se pueden sobreponer en datos del AFM, y capturar para la documentación y la publicación.

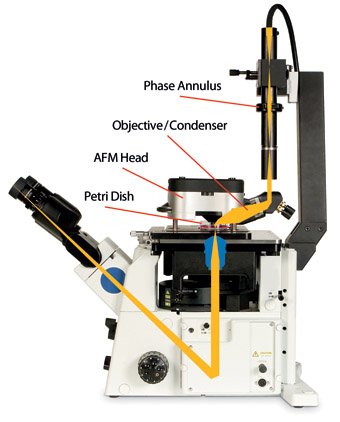

El camino óptico a través del jefe del MFP-3D-BIO utiliza un objetivo de alta calidad que se pueda utilizar para ver la parte superior de muestras opacas y para alinear el laser sobre la punta. El objetivo se puede también utilizar como condensador para la iluminación del contraste del brightfield o de la fase en muestras transparentes usando una serie de lentes y de espejos para iluminar la muestra. Usando estos elementos ópticos, la iluminación de alta calidad se logra para la observación con el objetivo óptico invertido del microscopio mientras que no mina la fidelidad del diseño óptico de la palanca o de la Z-Flexión del AFM.

Controle Su Ambiente de la Muestra

  • Casquillo de la Placa de Petri - la placa Especialmente diseñada de la muestra para la proyección de imagen cultivó las células y otras muestras biológicas en Placas de Petri.
  • Calefactor de la Placa de Petri - Casquillo de la Placa de Petri con la capacidad adicional para calentar muestras termosensibles de ambiente a 45°C.
  • Célula Flúida Cerrada - compartimiento Tapado con 10 accesos de la entrada y/o de enchufe para el intercambio de los media del líquido o del gas.
  • BioHeater TM - Célula Flúida Cerrada para la proyección de imagen en líquido entre ambiente y 80°C.
  • Célula Flúida Lite - célula flúida portless Económica. Ideal para los utilizadores individuales en los recursos multiusos.
  • CoolerHeater - Calienta y enfría muestras con un elemento de Peltier. Control de la temperatura Contínuo de -35°C a +120°C.
  • Humedad Que Detecta la Célula - humedad de las Dimensiones dentro de una célula de muestra tapada.
  • TM iDrive - Simplifica proyección de imagen en líquido con la auto-sintonización voladiza y la eliminación de la resonancia mecánica enarbola.

Opciones Adicionales

  • PFM De Alto Voltaje - Microscopia de la Fuerza de Piezoresponse para la sensibilidad muy alta, el alto polarizado y las mediciones diafonía-libres para el piezoelectrics y los sistemas biológicos.
  • La ORCA TM AFM Conductor - Proporciona a capacidad de la medición del actual-voltaje.
  • MFP NanoIndenter - Verdad nanoindenting equipado para las mediciones cuantitativas con exactitud sin precedente.

Elija el MFP-3D-BIO

El Asilo ha hecho nuestro sistema completo de la capacidad fácil aprender y utilizar para los novatos mientras que proporciona a las funciones avanzadas para los utilizadores más experimentados. No comprometa su investigación eligiendo un sistema “fácil de utilizar” con capacidades limitadas. Elija el MFP-3D-BIO para la capacidad completa y la facilidad de empleo.

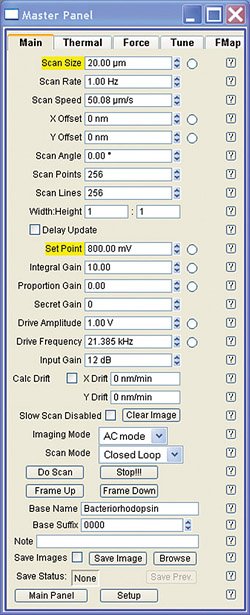

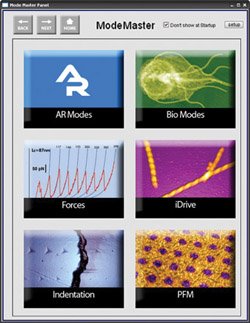

Comience con los fundamentos. Prense un botón en ModeMaster TM (parte superior) y el AFM se configura para usted, mostrando una visión simplificada con solamente los parámetros de precolocación que usted necesita para su experimento.

Tome el mando de su AFM. Controle el instrumento exacto para experimentos más avanzados, especificando exactamente lo que usted quiere hacer en nuestro interfaz completamente equipado. No sea refrenado por el software inflexible.

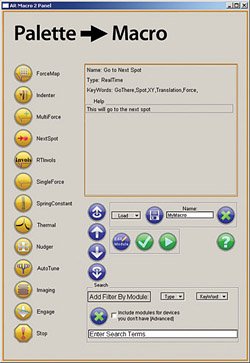

Automatice su trabajo. Para sus experimentos más exigentes, llegue hasta la programabilidad completa del MFP-3D AFM fácilmente de nuestro panel visual de MacroBuilder. ¡Extienda sus alas - ninguna codificación del ordenador requerida!

Navegación Óptica en tiempo real

Conduzca la punta a cualquier ubicación para la proyección de imagen del AFM, correspondencia de la fuerza o las curvas individuales de la fuerza usando cualquier entrada de información óptica en tiempo real - brightfield, contraste de la fase, fluorescencia, Etc. Esta capacidad es de importancia determinada al trabajar con las puntas functionalized o las muestras suaves que impiden la exploración del AFM antes de experimentos de la espectroscopia de la fuerza.

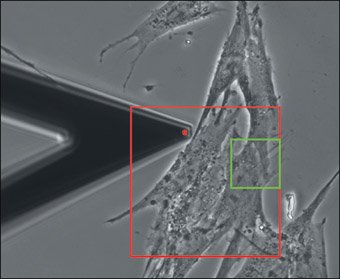

imagen del contraste de la fase 40X de los fibroblastos MRC-5 en una Placa de Petri. Con un único tecleo usted puede dirigir la punta (punto rojo) a cualquier punta, o seleccionar una nueva área de la exploración (rectángulo verde) dentro del rango de la exploración (rectángulo rojo).

Auto-Aire Voladizo en Líquido

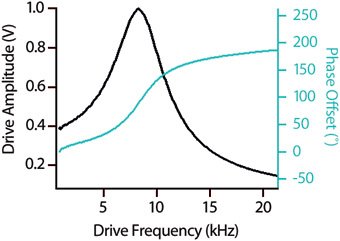

La Sintonización del voladizo para el modo de la CA toma solamente un único clic del ratón con la actuación electromágnetica iDrive exclusiva del Asilo.

Proyección De Imagen de Real3D TM - Vea Sus Datos en Tres Dimensiones en Tiempo Real como Usted Explora



La visualización exclusiva del tiempo real 3D de MFP-3D permite que usted vea una representación realista de su muestra mientras que la imagen todavía se está detectando. Usted puede cubrir la fase del AFM u otros canales de datos, girar la imagen a cualquier punto de vista, y ajustar la graduación a escala y el alumbrado - todo durante la exploración. Esta capacidad potente está solamente disponible en la Investigación AFMs del Asilo.

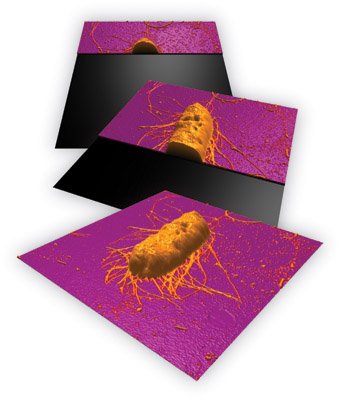

Serie de las representaciones en tiempo real 3D de Escherichia Coli en la estructura y los fimbriae que muestran de cristal, exploración de los 5µm.

Y una vez que usted ha detectado su imagen nuestro software de tratamiento de la imagen de ARgyle TM le ayuda:

  • Rinda sus datos para la presentación y la publicación de la gorrón-calidad.
  • Controle las correspondencias de la altura del color, el ángulo ligero y la intensidad, graduación a escala dinámica del rango de datos, rotación en tiempo real interactiva, empinadura y criticando
  • Cree las películas de Quicktime® y los anáglifos del estéreo 3D
  • Cubrió diverso AFM y los canales ópticos. El contraste Por ejemplo de la fluorescencia o de la fase se puede correlacionar sobre la topografía del AFM para correlacionar los datos/la información

Fuente: Investigación del Asilo

Para más información sobre esta fuente visite por favor la Investigación del Asilo
