TriboAnalysis - l'Analisi e la Segnalazione di Dati Avanzata Da Hysitron Hanno Incorporato

Argomenti Coperti

Sfondo

Modelli Su Ordinazione

Osservazione Su Ordinazione di Dati

Generazione di Reports Automatica Su Ordinazione

Punti Culminanti

Sfondo

La prova di Nanomechanical ha maturato drammaticamente dall'introduzione e dallo sviluppo degli strumenti e degli algoritmi originali dell'analisi di dati oltre due decadi fa.

Molto di questo processo di crescita è stato guidato dai nuovi mercati e dalle applicazioni che dettano i cambiamenti nel modo che i risultati dei test sono analizzati e riferiti. La strumentazione Corrente di alto-capacità di lavorazione genera un gran quantità di dati che richiedono gli strumenti di analisi automatizzata e statistica. Inoltre, poichè i materiali che sono studiati si sono sviluppati, così ha l'esigenza dei modelli alternativi per l'analisi dei risultati dei test. Hysitron ha sfruttato la potenza di OriginPro creare TriboAnalysis come uno strumento avanzato dell'analisi e di segnalazione di dati da usare per tutti i risultati della prova nanomechanical.

Modelli Su Ordinazione

Storicamente, la maggior parte dei esperimenti quasistatici di nanoindentation hanno utilizzato i modelli dell'analisi che fanno i numerosi presupposti per quanto riguarda gli stati del contatto, quale puramente deformazione della elastico-plastica.

Le Variazioni in circostanze sperimentali e materiali del campione dettano le differenze nel modo che i risultati sono analizzati. I Numerosi modelli sono stati sviluppati per l'analisi delle condizioni di prova che esibiscono i modi di deformazione differenti, quali le dentellature puramente elastiche, viscoelastiche o viscoplastic. La crescita delle tecniche fornite della dentellatura nelle applicazioni morbide dei biomateriali e del polimero introduce i fattori supplementari quali i contatti adesivi e porosi per cui i modelli sono stati e stanno derivandi. Un editor di testo semplice o ad un costruttore Basato a c potente di codice permette che tutto il modello analitico sia utilizzato e automatizzato per l'analisi di dati. Inoltre, i modi di prova alternativi, quali strisciamento o rilassamento di sforzo, nanoDMA® e graffio che provano tutti richiedono i modelli dell'analisi ed i modi alternativi dei risultati dei test di visualizzazione. L'Osservazione e l'installazione di tutti i dati misurati, piuttosto che semplicemente i dati del dislocamento a pieno carico, permette che questi modi di prova alternativi siano analizzati giustamente. Per esempio, il sforzo-rilassamento richiede una misura esponenziale ai dati di forza-tempo o il nanoJKR richiede una misura ai dati del caricamento di rigidezza.

TriboAnalysis fornisce uno strumento di analisi avanzato dell'architettura aperta per l'implementazione di tutte le funzioni definibili dall'utente o i modelli che sono appropriati per qualunque materiale e condizioni di prova.

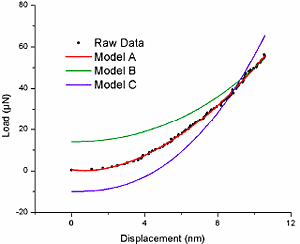

AZoNano - A - Z di Nanotecnologia - Simulazione dei modelli multipli per misura i dati sperimentali

Figura 1.

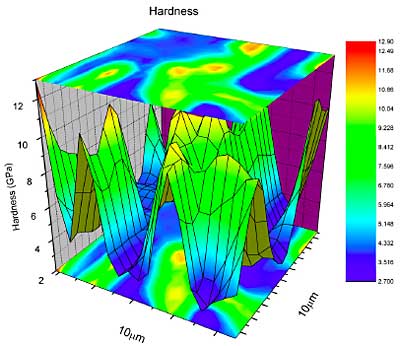

AZoNano - A - Z di Nanotecnologia - mappa Su Misura di contorno e di 3D dei risultati di durezza da una schiera della prova della dentellatura

Figura 2.

Osservazione Su Ordinazione di Dati

TriboAnalysis utilizza la potenza di OriginPro fornire una grande selezione della 2D, di 3D e dei tipi del grafico di contorno per l'osservazione dei risultati dalle schiere della prova della dentellatura. I tracciati Personalizzabili permettono la creazione di c'è ne cercano le presentazioni o le pubblicazioni. Tutto Il tracciato su ordinazione può essere utilizzato per creare un modello del grafico che può essere salvato ed usato per la generazione futura di simili grafici di stile. L'Osservazione delle schiere dei dati attraverso l'osservazione e gli istogrammi multidimensionali rivela i reticoli all'interno dei dati che non possono essere chiari dai metodi standard di segnalazione. Come veduto alla destra, due fasi distinte diventano ovvie nel materiale d'acciaio diventano ovvie in un istogramma di durezza.

Inoltre, OriginPro permette che i formati di immagine siano inclusi ed analizzati via le operazioni di per la matematica della matrice. Ciò amplia la capacità di TriboAnalysis per permettere la visualizzazione e l'analisi quantitativa delle immagini, compreso le immagini della Sonda di Scansione che sono generate dagli strumenti della prova di Hysitron.

Generazione di Reports Automatica Su Ordinazione

TriboAnalysis fornisce l'analisi statistica e la segnalazione dei dati dalla prova automatizzata. Un modello di rapporto può essere personalizzato per comprendere le informazioni richieste generate dalla prova automatizzata come pure modello ed informazioni quale un logo definibile dall'utente, informazioni della sonda e tabelle e grafici selezionabili. Questa generazione di reports “di un-clic„ permette un tecnico a rapidamente e facilmente genera il rapporto automatizzato dai risultati della prova automatizzati, dall'utente-intervento così di minimizzazione e dagli effetti potenziali dell'utente sui risultati riferiti.

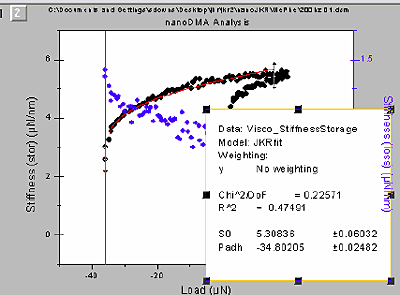

AZoNano - A - Z di Nanotecnologia - dati del nanoJKR analizzati da una misura ad un'equazione di modello programmata nel software di TriboAnalysis

Figura 3.

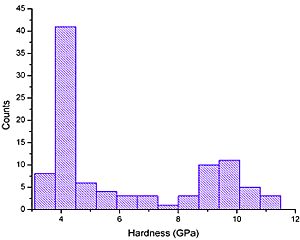

AZoNano - A - Z di Nanotecnologia - istogramma di Durezza da una schiera delle dentellature su un materiale d'acciaio

Figura 4.

Punti Culminanti

·         Algoritmi Definibili dall'utente di analisi per la modellistica della qualsiasi interazione del suggerimento e del materiale.

·         Motore Potente dell'curva-installazione per analisi dei dati complessi e dei modelli.

·         Creazione delle tabelle e dei grafici di qualità di presentazione e della pubblicazione.

·         Estese opzioni di tracciato per visualizzazione dei file di schiere e di immagini di dati.

·         Generazione del Rapporto personalizzato per automazione massima della prova, dell'analisi e della segnalazione.

·         il formato dell'Aperto Architettura permette la modifica delle routine dell'analisi e di automazione.

·         Piattaforma per analisi di tutte le attuali e tecniche future da Hysitron.

·         Alimentato da OriginPro

Sorgente: Hysitron Ha Incorporato

Per ulteriori informazioni su questa sorgente visualizzi prego Hysitron Ha Incorporato
