| Desde Que a introdução de técnicas avançadas do depósito, da formação de filmes finos e de revestimentos que exibem propriedades dieléctricas se tornou comum para as aplicações onde específico propriedades electrostáticas é exigida. Filmes Finos Dieléctricos Os filmes finos Dieléctricos têm a característica original de poder armazenar a carga electrostática e estão encontrando o uso aumentado nas áreas tais como placas de circuito impresso (PCBs), células solares e telas da toque-almofada. Sob a forma dos revestimentos duros, os materiais no uso incluem hoje o dióxido Titanium, o Borosilicates e os Titanates (Vagabundos, Sénior, Ca, Magnésio e Pb), estes que estão sendo encontrados em aplicações específicas tais como microplaquetas de GOLE e sensores. Os revestimentos dieléctricos de Photodefinable servem muitas funções tais como camadas do passivation, amortecedores do esforço, camadas planarising e máscaras protectoras para operações de conjunto subseqüentes. Sua integridade mecânica, assim como a adesão, são considerações importantes.
Figura 1.

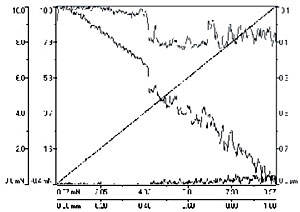

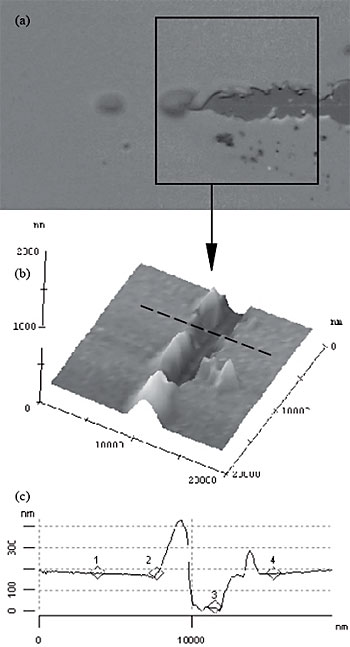

Figura 2. Teste Este artigo caracteriza um exemplo típico de um teste completo realizado com o Verificador Nano do Risco (NST) dos Instrumentos do CSM em um revestimento dieléctrico duro da espessura 100 nanômetro. Fig. 1 mostras o resultado de um risco progressivo da carga que causasse a falha do revestimento em uma carga aplicada do manganês 4,2. A área em torno deste ponto crítico foi imaged na alta resolução com o Microscópio da Força da Exploração (SFM) em Fig. 1 (b) e em um perfil extraído (Fig. 1 (c)) que confirmasse a presença de pilha-acima ao longo dos lados do trajecto do risco. O Fig. 2 mostra os resultados correspondentes da medida: do interesse particular é o abrandamento observado da carcaça do Tungstênio (vista como a diferença entre a profundidade de penetração, o PALÁDIO, e a profundidade residual, RD, como medido usar a facilidade da cargo-varredura). |
