Contrôle Qualité de Manteau de Polymère de Minidisque Avec l'Appareil De Contrôle Nano de Brouillon et de Tribometer Des Instruments de CSM

Sujets Couverts

Mouvement Propre

Caractérisation Extérieure

Mouvement Propre

Dans la marge étendue des supports d'enregistrement magnétiques actuellement disponibles sur le marché, les la plupart emploient un revêtement de protection mince d'un certain genre sur leurs surfaces lecture/écriture. Dans le cas des lecteurs de disque dur magnétiques, par exemple, le revêtement de protection est habituellement DLC avec une épaisseur de quelques nanomètres seulement. D'autre part, les surfaces de Minidisque ont une couche polymère mince en tant que leur protection contre des brouillons encourus pendant la production et l'utilisation ultérieure. La surface de Minidisque testée dans cet exemple a eu un film extérieur de polycarbonate de μm de l'épaisseur 1,2 et a été caractérisée utilisant l'Appareil De Contrôle Nano et le goupille-sur-disque Tribometer de Brouillon.

Caractérisation Extérieure

À l'aide de deux instruments différents caractériser une telle surface permet à des données d'adhérence (test de brouillon) d'être combinées avec les données de frottement et de vie (test de goupille-sur-disque) qui donnent ensemble un meilleur tableau général de la façon dont la couche exécutera dans des états de service. Fig. 1 expositions Tribometer particulier trace pour des films minces de polycarbonate où une augmentation rapide dans la friction peut être prise comme mesure de panne de couche sous la charge. Des données Nanoes de Brouillon sont présentées dans Fig. 2 où deux remarques distinctes de défaillance critique peuvent être mesurées des micrographes optiques et à partir des traces de friction et de profondeur.

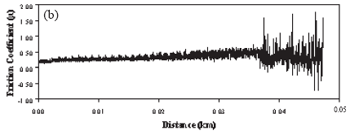

AZoNano - A à Z de Nanotechnologie - coefficient de Friction contre la distance trace pour la surface de Minidisque. Des Tests ont été effectués avec 100Cr6 de la bille d'acier en tant qu'associé statique, charge appliquée de 1 N et accélèrent 20 cm/s.

Le Schéma 1. coefficient de Friction contre la distance trace pour la surface de Minidisque. Des Tests ont été effectués avec 100Cr6 de la bille d'acier en tant qu'associé statique, charge appliquée de 1 N et accélèrent 20 cm/s.

AZoNano - A à Z de Nanotechnologie - Appareil De Contrôle Nano de Brouillon donne droit pour un revêtement en polymère de 1,2 μm sur la surface d'un Minidisque. Des résultats Complets sont affichés dans (c) comprenant la force de frottement, le coefficient de friction, la profondeur de pénétration et les profondeurs résiduelles. La première remarque de défaillance critique (Lc1) correspond à une charge appliquée du manganèse 19,6 (a) attendu que le décollement total (Lc2) se produit 38,7 au manganèse (b). Un pénétrateur sphérique de diamant de μm du radius 2 a été utilisé avec un taux de chargement de 150 mN/min. sur le domaine 0 - le manganèse 50.

Le Schéma 2. Appareil De Contrôle Nano de Brouillon donne droit pour un revêtement en polymère de 1,2 μm sur la surface d'un Minidisque. Des résultats Complets sont affichés dans (c) comprenant la force de frottement, le coefficient de friction, la profondeur de pénétration et les profondeurs résiduelles. La première remarque de défaillance critique (Lc1) correspond à une charge appliquée du manganèse 19,6 (a) attendu que le décollement total (Lc2) se produit 38,7 au manganèse (b). Un pénétrateur sphérique de diamant de μm du radius 2 a été utilisé avec un taux de chargement de 150 mN/min. sur le domaine 0 - le manganèse 50.

Source : Instruments de CSM

Pour plus d'informations sur cette source visitez s'il vous plaît les Instruments de CSM
