金表面的修改由电压脉冲的使用从 NanoSurf 的设备

AZoNano - 在线纳米技术 A 到 Z - Nanosurf 徽标

包括的事宜

背景

在运用脉冲以后

背景

在 (111) 针对的金薄膜局部通过运用电压脉冲修改表面是可能的 (即参见 T. Schaub,纳米技术 3 个 (1991) p77-83)。 根据脉冲的极性调遣蒸发在表面上的技巧材料是可能的。 在图象随后的系列定金的演变能被看到。

AZoNano - 在线纳米技术 A 到 Z - 表面前期应用的脉冲

图 1。 表面前期应用的脉冲。 扫描范围: 127 毫微米 z 范围: 1.0nm

AZoNano - 在线纳米技术 A 到 Z - 在运用几脉冲以后 (0-4V) 使用 easyScan STM 软件的分光学功能定金是可视的

图 2。 在运用几脉冲以后 (0-4V) 使用 easyScan STM 软件的分光学功能定金是可视的。 扫描范围: 127 毫微米 z 范围: 1.0nm

在运用脉冲以后

在运用使用这个 easyScan 软件 (0-4V) 的分光学功能的几脉冲以后定金是可视的在第二个图象。 在浏览同一个地点以后几个时间定金似乎分布和累计在步骤前线。

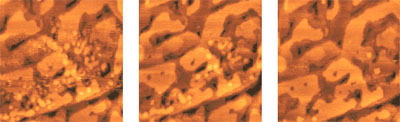

AZoNano - 在线纳米技术 A 到 Z - 在 3 个周详间隔采取的图象顺序

图 3. 在 3 个周详间隔采取的图象顺序,所有图象: 扫描范围: 110 毫微米和 z 范围: 1.0nm

来源: Nanosurf

关于此来源的更多信息请参观 Nanosurf
