디지털에 의하여 맥박이 뛴 군대 최빈값은 WITec에 의하여 Nanoscale 물자 연구를 새로운 장래를 제공합니다

커버되는 토픽

배경
소개
2개의 고무 화합물의 Nanoscale 물자 속성
중합체 박막의 지세 그리고 맥박이 뛴 군대 곡선
2개의 중합체 혼합의 접착 군대에 있는 다름 산출
2개의 중합체 혼합의 뻣뻣함 산출

배경

WITec는 광학 및 스캐닝 탐사기 현미경 검사법을 위한 새로운 해결책에 집중된 과학 및 산업 응용을 위한 고성능 기계 사용의 제조자입니다.

소개

디지털에 의하여 맥박이 뛴 군대 최빈값은 (DPFM) 나노미터 가늠자에 대한 물자 연구를 새로운 비전을 제공합니다. AFM 화상 진찰 프로세스 도중 가득 차있는 끝 견본 상호 작용을 저장하는 그것의 기능은 사용자가 지세의, 기계 및 정력 속성과 더불어, 기록하는 것을 허용합니다.

역시, 수시로 측정 도중 공가 끝 모양의 지속적인 변경, 환경에 있는 변경 때문에 AFM 측정에서 실제적인 유형 자산을 추출하는 것은 어렵습니다, 등등. 이 제어할 수 없는 매개변수는 전부 참고가 물자 특성을 위한 화상 진찰 지역에서 포함되는 경우에, 보상될 수 있습니다.

2개의 고무 화합물의 Nanoscale 물자 속성

이 연구 결과에서는, 2개의 고무 화합물의 나노미터 가늠자에 물자 속성은 제출됩니다:

SBR (스틸렌 - 부타디엔 -는 고무) 고무 속성을 가진 통계적인 공중 합체입니다. 그것은 4.1 MPa의 대량 신축성 계수와 더불어 30% 스틸렌, 그리고 0.25 Mpa의 대량 신축성 계수와 더불어 70% 부타디엔을, 포함합니다.

SBS (스틸렌 - 부타디엔 -는 스틸렌) 열가소성 고무로 알려져 있는 구획 공중 합체 입니다. SBR가 각종 화학 단의 승계에서, 다름 속이다와 그것에는 스틸렌과 부타디엔의 동일 백분율이 있습니다.

중합체의 박막이 PMMA (많 메틸 충족시키 아크릴)와 조화하여 혼합한 대로 두 고무 화합물 다 공부되었습니다. 박막은 유리제 기질에 중합체 해결책의 회전급강하 코팅에 의해 생성했습니다.

중합체 박막의 지세 그리고 맥박이 뛴 군대 곡선

FIG. 1 쇼에 있는 심상 유리제 기질에 SBR-PMMA 그리고 SBS-PMMA의 박막의 지세. Confocal 라만 현미경 검사법 측정은 더 높은 지형도 작성 특징이 PMMA에 두 심상 전부에서 대응한다는 것을 보여주었습니다. SBR-PMMA 혼합에 있는 PMMA 그리고 SBR에서 장악된 전형적인 맥박이 뛴 군대 곡선은 (최고) FIG. 2에서 보입니다 SBS-PMMA에 있는 PMMA 그리고 SBS에서 FIG. 2 (바닥)를 안으로 혼합하거든.

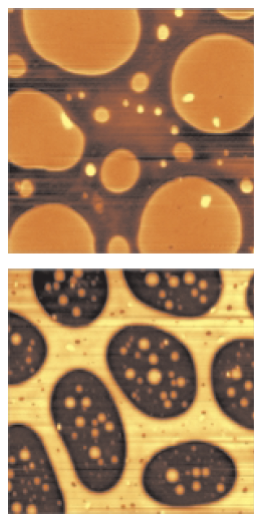

중합체 혼합의 숫자 1. 지세: 상단: SBR-PMMA (심상 규모 7x7x0.03 µm3) 바닥: SBS-PMMA (심상 규모 10x10x0.08 µm3).

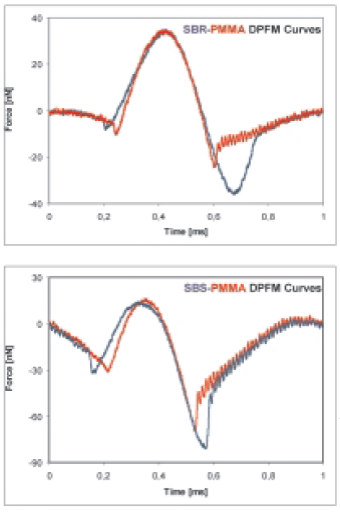

2개의 중합체 필름에서 장악되는 숫자 2. 전형적인 맥박이 뛴 군대 곡선.

FIG. 1에서 보인 지세 심상으로 동시에 기록된 접착 지도는 FIG. 3.에서 나타납니다.

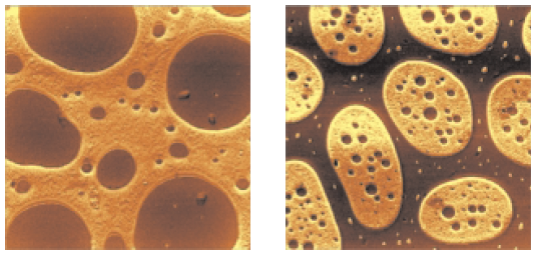

숫자 3. (남겨두는) SBR-PMMA와 (맞은) SBS-PMMA의 박막의 접착 지도.

2개의 중합체 혼합의 접착 군대에 있는 다름 산출

2개의 중합체 혼합의 접착 군대에 있는 다름은 아래에 보이는 바와 같이 산출되었습니다:

Δ A1 = A-ASBR PMMA = kS (V)ad(SBR) - Vad(PMMA) = 10 ± 3 nN (1)

Δ A2 = A-ASBS PMMA = kS (V)ad(SBS) - Vad(PMMA) = 11 ± 3 nN (2)

일정한 공가 봄으로 k = 2.8 N/m, 감도 S = 200 nm/V, 및 Vad(SBS) , Vad(SBS), Vad(PMMA) DPFM 전자공학 (피터 Spizig 의 PhD 논제, Univ의 접착 산출에 측정된 전압. Ulm 2002년). 이 결과는 PMMA로 혼합된 2개의 다른 중합체를 위한 명확한 기록을 보여주지 않습니다.

숫자 4. (남겨두는) SBR-PMMA와 (맞은) SBS-PMMA의 박막의 뻣뻣함 지도.

2개의 중합체 혼합의 뻣뻣함 산출

2개의 박막을 위한 뻣뻣함 지도는 FIG. 4.에서 보입니다. 2개의 중합체 혼합의 뻣뻣함에 있는 다름은 아래에 보이는 바와 같이 산출되었습니다:

Δ S1 = SPMMA - SSBR = kS (Vstiff(PMMA) - V)stiff(SBR)/Δ z = 2.5 ± 0.3 N/m (3)

Δ S2 = SPMMA - SSBS = kS (Vstiff(PMMA) - V)stiff(SBS)/Δ z = 0.6 ± 0.3 N/m (4)

z가 끝 관통 거리, V, stiff(PMMA) Vstiff(SBR) 및 V를 나타내기 상태에서stiff(SBS) DPFM 전자공학 (피터 Spizig 의 PhD 논제, Univ의 뻣뻣함 산출에 측정된 전압. Ulm 2002년).

두 박막 다 참고 PMMA를 포함하다 는 사실 때문에, 뻣뻣함 다름은 방정식 (3)에서 산출하고 (4)는 SBR 및 SBS의 다른 뻣뻣함 속성과 관련있습니다. 뻣뻣함 비율: S/S는 = 4, 그 SBR입니다 4 더 연약한 그 후에 SBS의 요인 표시합니다.

근원: Witec의 디지털에 의하여 맥박이 뛰는 군대 최빈값 중합체 감별법.

이 근원에 추가 정보를 위해 Witec를 방문하십시오
