Pesquisa Avançada da Ciência da Vida com o Microscópio Atômico da Força do Catalizador do BioScope de Bruker

Por AZoNano

Lista do Assunto

Fundo
Aplicações
Alcance Dinâmico
Compatibilidade da Amostra
Controlador e Alinhador
Descoberta do Projecto para o Melhor Desempenho
Alcance Dinâmico Largo para a Pesquisa
Integração Óptica & do AFM da Técnica
Indústria que Conduz o Controlador de Nanoscope V
Controle Ambiental Superior
Acessório da Vista Superior
TappingMode
Imagem Lactente da Fase
Flexibilidade da Aplicação do Catalizador do BioScope

Fundo

O microscópio atômico da força do Catalizador de BioScope™ (AFM) foi projectado especificamente para facilitar pesquisa avançada da ciência da vida: dos sistemas biológicos da imagem lactente, da sondagem e da manipulação tais como uma pilha viva para baixo para escolher moléculas.

Este instrumento versátil pode ser operado como um instrumento autônomo ou integrado. O Catalizador do BioScope permite o uso de uma escala larga das circunstâncias biològica relevantes que fornecem pesquisadores os dados da qualidade e a compatibilidade larga do biosample.

O projecto ergonómico faz fácil de usar com os fotomicroscópios invertidos highend sem imagem lactente de comprometimento da qualidade. A integração permite a correlação de dados do AFM com a fotomicroscopia transmitida que inclui o brightfield, o darkfield e técnicas ópticas avançadas tais como o epifluorescence, CLSM, TIRF, FRAP e DESGASTA-A.

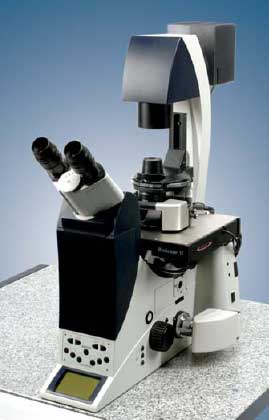

Figura 1. O Microscópio Atômico da Força do Catalizador do BioScope

Aplicações

Alinhado para aplicações da ciência da vida

  • Abra o acesso óptico & físico
  • Projecto Ergonómico para a manipulação de fácil utilização
  • Acesso e manipulação Fáceis da ponta/amostra

Alcance Dinâmico

Grande, alcance dinâmico em todas as linha central 3

  • Três níveis de controle da XY-fase
  • >escala da XY-varredura de 150 ìm
  • >Z-Escala de 15 ìm aperfeiçoada para amostras biológicas

Compatibilidade da Amostra

Compatibilidade Larga da amostra

  • Personalizado para a amostra a mais comum dactilografa dentro a biologia
  • Selo Macio câmara exalada da perfusão
  • Controle Fluido, gasoso e de temperatura

Controlador e Alinhador

Controlador Líder de mercado de Nanoscope V

  • Densidade De alta resolução do pixel das capacidades da imagem lactente (5120 x 5120)
  • Oito canais de dados independentes para a monitoração e a aquisição simultâneas de propriedades múltiplas da amostra
  • Captação de dados De alta velocidade até 50 Megahertz (HSDC)
  • Térmico ajuste acima (até 2 Megahertz)

Acessório de EasyAlign

  • Simplifica o alinhamento do laser
  • Aerodinamiza a substituição do modilhão
  • Permite o visualização original do diodo super-luminescente do IR (SLD)

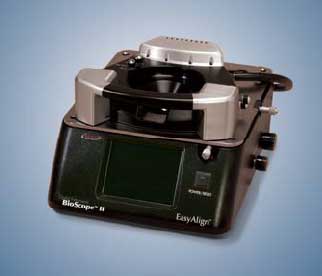

Figura 2. Fácil Alinha o acessório

Descoberta do Projecto para o Melhor Desempenho

O Catalizador AFM do BioScope é ideal para um vasto leque de aplicações cuttingedge da ciência biológica, tais como o cation espacial do identifi de moléculas de proteína e estruturas celulares, investigações da resposta da pilha à estimulação mecânica e estudos farmacológicos in situ de pilhas vivas.

O projecto aberto, ergonómico da cabeça do varredor do Catalizador do BioScope permite o uso do brightfield, do eld do darkfi, do contraste da fase e da microscopia óptica de DIC com os condensadores até 0.55NA. A fase da amostra do AFM acomoda lentes objetivas da alto-ampliação, incluindo objetivos de imersão da água e do petróleo, tais que a funcionalidade óptica não está comprometida. Além Disso, o acesso físico aberto à área que cerca a ponta e a amostra do AFM permite a adição/troca fáceis de líquidos da imagem lactente, assim como o potencial para a introdução de pontas de prova mecânicas, sem interferir com o caminho óptico.

A instalação Experimental é simplificada por um grupo de características “de utilização fácil” aumentadas, incluindo uma fase motorizada e um mecanismo automatizado da aproximação para o alinhamento exacto da ponta-amostra. O acessório original do EasyAlign de Bruker aerodinamiza a substituição do modilhão e o alinhamento do laser.

Alcance Dinâmico Largo para a Pesquisa

A fase da amostra da XY-exploração do Catalizador do BioScope fornece um alcance dinâmico de tamanhos da varredura. Entrementes, uma escala X-Y que exceda 150ìm deixa pilha/tamanho da amostra do fósforo dos usuários a melhores fazer a varredura da área e correlacionar facilmente dados do AFM com as imagens ópticas/fluorescência. Para permitir a imagem lactente de estruturas biológicas mais altas, tais como pilhas, as ofertas do Catalizador do BioScope uma escala de Z maior de 15ìm.

Com de baixo nível de ruído, as capacidades da exploração do circuito fechado em todos os threeaxes, o Catalizador do BioScope permitem o offset exacto às características do interesse.

Integração Óptica & do AFM da Técnica

Quando o Catalizador do BioScope puder ser operado como um sistema autônomo do AFM, pode igualmente ser integrado com um número de técnicas ópticas mais avançadas, tais como o epifluorescence, CLSM, TIRF, FRAP, e FRICÇÃO. Estes tipos de plataformas “multimodal” da imagem lactente fornecem uma aproximação poderosa rendendo a informação correlacionada in situ no relacionamento da estrutura-função das biomoléculas e de processos biológicos. Um diodo super-luminescente padrão do IR é utilizado para a detecção da deflexão, eficazmente eliminando a interferência com fluorophores biológicos vermelho-emitindo-se da terra comum.

Indústria que Conduz o Controlador de Nanoscope V

O controlador de NanoScope V entrega a captação de dados segura, de alta velocidade (até 50 Megahertz), permitindo pesquisadores ao recordand analisa as interacções da ponta-amostra que sondam eventos do nanoscale nos calendários previamente inacessíveis a SPM.

as imagens da Alto-pixel-Densidade (5120 x 5120) preservam a integridade da amostra eliminando a necessidade para varreduras repetidas em tamanhos progressivamente menores da varredura. O NanoScope V permite até oito imagens de ser indicado/capturado simultaneamente com relação de relação sinal-ruído inaudita. O controlador incorpora o independente três fechamento-em amplificadores, fornece medidas térmicas do acordo de ressonâncias do modilhão até 2MHz, tem recursos para o acesso fácil à maioria de sinais de entrada e de saída, e apoia dados de entrada de uma fonte externo.

Controle Ambiental Superior

A instalação Rápida, simples do instrumento melhora tempo-à-resultados e reduz extremamente a degradação da amostra. Para os estudos que exigem um ambiente mais physiologically relacionado, o Catalizador do BioScope oferece uma câmara exalada “macio-selada” da perfusão. Combinado com um indicador magnètica guardarado da condensação, a câmara tem recursos para o controle ambiente líquido/químico, assim como o ambiente gasoso acima da amostra, desse modo permitindo a imagem lactente a longo prazo das amostras do oxigênio ou as pH-sensíveis tais como tipos anaeróbicos da pilha. Isto ambiente exalado “macio-selado” reduz a evaporação a fim facilitar a imagem lactente de processos de conjunto do auto e de interacções moleculars no tempo real.

Uma fase fisiológico do aquecimento, com feedback do termistor, está igualmente disponível para o Catalizador do BioScope. Esta fase substitui facilmente a fase da amostra padrão e pode ser usada apenas ou em combinação com a pilha da perfusão para manter amostras vivas da pilha. Igualmente permite o estudo de determinados processos tèrmica ativados tais como as transições de fase de cristal da membrana da formação/dissolução e do lipido.

Acessório da Vista Superior

Uma escala larga de circunstâncias dinâmicas e relevantes pode ser aplicada para acomodar a maioria de amostra de uso geral dactilografa dentro a biologia e os matérias biológicos. O Acessório da Vista Superior está expandindo a escala em amostras não transparentes e grossas, transparentes (por exemplo tecidos). Assim, está tomando a vantagem completa do acesso físico aberto absoluto do Catalizador do BioScope. Compatibilidade com os sistemas integrados ou como uns materiais de apoios da Vista autônoma, Superior e umas ciências biológicas Acessórias que nanoimaging e uns estudos funcionais.

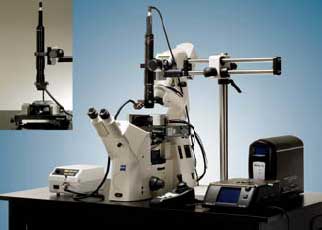

Figura 3. O Acessório AFM da Vista Superior integrou com IOM ou alternativamente como uma solução autônoma (inserir)

TappingMode

Topografia dos mapas de TappingMode AFM levemente batendo a superfície com uma ponta de oscilação da ponta de prova:

  • Redução de forças de tesoura laterais e verticais
  • Permite a imagem lactente não-destrutiva de amostras macias, frágeis
  • Alivia a necessidade para o acessório forte à carcaça
  • Operacional no ar e no ambiente do uid do fl

Imagem Lactente da Fase

A Imagem Lactente AFM da Fase é uma técnica patenteada que seja adquirida simultaneamente com informação topográfica de TappingMode. As mudanças de fase Relativa indicam frequentemente diferenças em propriedades da superfície da amostra. Esta característica permite a interpretação dos dados que referem

  • Composição
  • Adesão
  • Viscoelasticity

Flexibilidade da Aplicação do Catalizador do BioScope

Imagem Lactente Viva da Pilha

  • Identificação e traço das biomoléculas e das estruturas de pilha
  • Correlação da estrutura e da função de Pilha
  • observação do tempo real de eventos da sinalização da pilha
  • Estudos farmacológicos In Situ em pilhas vivas
  • Observação de interacções da pilha-pilha/adesão de pilha múltiplas

Imagem Lactente Molecular De alta resolução

  • ADN-Plasmídeo
  • Estrutura do Biopolymer
  • Lipido-bilayer, imagem lactente da membrana
  • Experiências Combinadas Ópticas/AFM
  • Imagem lactente Óptica guiada do AFM
  • Identificação do sabido contra estruturas novas
  • Identificação das regiões de interesse
  • Correlação de interno contra a pilha externo/estruturas secundário-celulares

Estudos Funcionais

  • Elasticidade da membrana de Pilha
  • Espectroscopia da Força, volume
  • Nanomanipulation
  • Dobradura (un) Molecular
  • Emperramento da Ligante/receptor (un)

Esta informação foi originária, revista e adaptada dos materiais fornecidos por Superfícies Nano de Bruker.

Para obter mais informações sobre desta fonte visite por favor Superfícies Nano de Bruker.
