Achtergrond

De thin-film transistors (TFT) die de individuele cellen in de het bedekken vloeibare kristallaag in traditionele actief-matrijsvertoningen drijven worden gevormd van amorf die silicium (a-Si) op een glassubstraat wordt gedeponeerd. Het voordeel om amorf silicium te gebruiken is dat het geen hoge temperaturen vereist, kan het zo vrij goedkope glas als substraat worden gebruikt. Een nadeel is dat de niet kristallijne structuur een barrière aan snelle elektronenbeweging is, die krachtig bestuurdersschakelschema vergen.

Het werd erkend vroeg in het onderzoek van de vlak-paneelvertoning dat kristallijn of polycrystalline (een midden kristallijn stadium die uit velen bestaan klein met elkaar verbonden kristal) van silicium een wenselijkere substantie aan gebruik zou zijn. Jammer Genoeg, kon dit slechts bij zeer hoge temperaturen (over 1000°C) worden gecreeerd, vereisend het gebruik van kwarts of speciaal glas als substraat. Nochtans, in de recente jaren '90 die stond de vooruitgang de ontwikkeling van polysilicon (psi) vervaardigen vertoningen de bij lage temperatuur die van TFT toe, bij temperaturen rond 450°C. wordt gevormd. Aanvankelijk, werden deze gebruikt uitgebreid in apparaten die slechts kleine vertoningen, zoals projectoren en digitale camera's vereisten.

Één van de grootste kostenelementen in een standaardpaneel van TFT is het externe bestuurdersschakelschema dat een groot aantal externe aanslutingen van het glaspaneel vereist aangezien elk pixel zijn eigen aansluting aan het bestuurdersschakelschema heeft. Dit vereist afzonderlijke die logicaspaanders op PCBs rond de periferie van de vertoning worden geschikt, die de grootte van het omringende omhulsel beperken. Een belangrijke aantrekkelijkheid van psitechnologie is dat de verhoogde efficiency van de transistors het bestuurdersschakelschema en de randelektronika om tot een integraal deel van de vertoning toelaat worden gemaakt. Dit vermindert aanzienlijk het aantal componenten voor een individuele vertoning. De technologie zal dunnere, helderdere panelen met betere contrastverhoudingen, opbrengen en zal grotere panelen om in bestaande omhulsels toelaten worden gepast.

Experimenteel

De niet destructieve karakteriseringen van a-Si en van de Lage Temperatuur de Polypanelen van TFT LCD van het Silicium werden met succes uitgevoerd door spectroscopische ellipsometry. De ellipsometrische gegevens werden verzameld schuin van weerslag van 70° over spectrale waaier 1.5-5 eV gebruikend spectroscopische ellipsometer Horiba Wetenschappelijke UVISEL.

Spectroscopische ellipsometry werd gebruikt om zowel dikten als optische constanten van de apparaten van TFT LCD te kenmerken. Bovendien werd de korrelgrootte van psimaterialen onderzocht tijdens de studie. De optische constanten van siliciummaterialen hangen sterk van procesvoorwaarden af.

De optische eigenschappen van amorfe siliciumlagen worden over het algemeen berekend gebruikend Tauc Lorentz of nieuwe amorfe verspreidingsformule inbegrepen in de materialenbibliotheek van de software DeltaPsi2.

De Poly kristallijne lagen worden vaak gemodelleerd door een mengsel van CSI en a-Si gebruikend de Efficiënte Middelgrote Benadering. Het staat toe om de materiële samenstelling binnen de laag te bepalen en vandaar de kristalliniteit.

Karakterisering van Comités a-Si

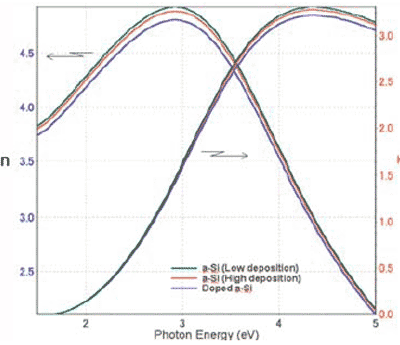

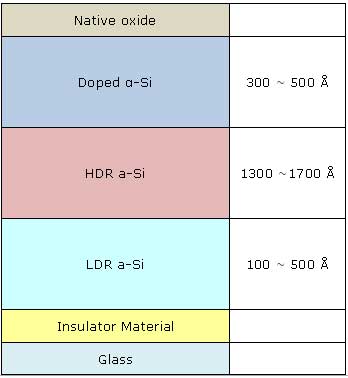

Drie lagen van silicium en een hoogste inheems oxyde waren gebruikt toiontarief (HDR/LDR), en gesmeerde materialen a-Si.


Figuur 1. Karakterisering van panelen á-Si

Karakterisering van Comités LTPS

Dikte en de Optische Bepaling van Constanten

Het model werd hieronder gebruikt om het apparaat te kenmerken LTPS. De vertoning van LTPS TFT LCD gebruikt de technologie van laser het ontharden om hoogst kristallijne siliciumfilms te produceren.

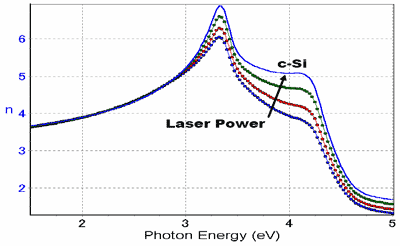

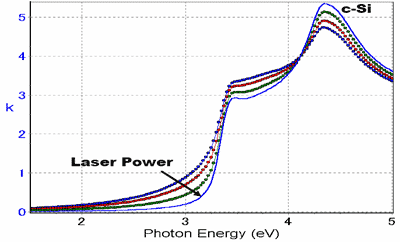

Verscheidene experimenten werden uitgevoerd bij verschillende lasermacht. Een verschuiving in de optische constanten werd waargenomen erop wijzend dat de kristalliniteit tegenover lasermacht stijgt.

Figuur 2. Illustratie van lasermacht

Figuur 3. Illustratie van lasermacht

De Bepaling van de Grootte van de Korrel van psi

De korrelgrootte van psi kan door de volgende formule worden berekend:

Ã: verbredende parameter

D: korrel grootte

Figuur 4. Verbredende parameter tegenover omgekeerde korrelgrootte

Van deze formule worden verwerkt tonen de negen die steekproeven met stijgende lasermacht twee duidelijk verschillende krommen. De blauwe kromme vertegenwoordigt de goede procesparameters voor een goede kristalliniteit van lagen LTPS; de bruikbare energiewaaier van lasermacht is vrij breed. De roze kromme illustreert duidelijk dat boven de optimale energie, de korrelgrootte scherp daalt.

De grafiek toont hieronder de uitstekende correlatie tussen Raman en spectroscopische de ellipsometry technieken om de kristalliniteit van de steekproeven te kenmerken.



Figuur 5. Het gebied van de Band van Spectrum Raman

beschrijf nauwkeurig het apparaat. De gevoeligheid van de ellipsometry techniek staat de karakterisering van materialen met gelijkaardige optische constanten (rond 0.1), zoals die toe tentoongesteld door de hoge en lage storting



Figuur 6. Kristalliniteit Versus de Macht van de Laser

Conclusie

Spectroscopische ellipsometry is een uitstekende techniek voor de hoogst nauwkeurige die karakterisering van de vertoningspanelen van TFT LCD op technologieën a-Si worden gebaseerd en LTPS. Ten gevolge van de gevoeligheid van spectroscopische ellipsometer UVISEL en de geavanceerde modelleringseigenschappen inbegrepen in de software DeltaPsi2 is het mogelijk om in een multistack verschillende die lagen te ontdekken a-Si door diverse methodes worden verwerkt. Bovendien staan de spectroscopische ellipsometry metingen bepaling van de korrelgrootte van toe psifilms en illustreren de capaciteit om de kristalliniteit van silicium met hoge nauwkeurigheid te kenmerken.

Bron: Wetenschappelijke Horiba - de Afdeling van Dunne Films
