Résolvant les Problèmes Mécaniques de Fiabilité dans l'Industrie de la Microélectronique utilisant le Système de NanoTest - Note d'Application par les Matériaux Micro



Sujets Couverts

Mouvement Propre
Système Micro de NanoTest de Matériaux
Idéal de NanoTest pour Résoudre des Problèmes Mécaniques de Fiabilité dans l'Industrie de la Microélectronique
Dureté, Module et Fluage de Soudure Sans plomb à RT-200°C
Résistance de Brouillon de Film SI-Dopé de DLC pour le Bloc Optique d'IR
Adhérence de Couche Intermédiaire

Mouvement Propre

Matériaux Micro Ltd sont basés dans Wrexham, R-U, qui est localisé approximativement pendant une heure des villes de Manchester et de Liverpool.

Les Matériaux Micro fournissent l'instrumentation nanomechanical novatrice et versatile de test, et répondent aux développements dans les applications en réponse aux besoins d'abonnée et de marché. L'intégrité, la fiabilité et l'exactitude de notre matériel est primordiale, de même que notre relation avec nos utilisateurs.

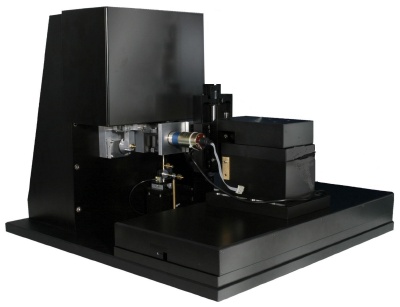

Système Micro de NanoTest de Matériaux

Le système de MML NanoTest (TM) est un système de mesure nano-mécanique entièrement flexible de propriété, offrant une gamme complète de tests nanomechanical et nanotribological, y compris le nanoindentation, le nano-brouillon et l'usure, la nano-incidence et la fatigue, le nanoindentation élevé de la température et l'indentation en liquide.

Entre autres paramètres, le NanoTest (TM) est capable de mesurer la dureté, le module, la dureté, l'adhérence et beaucoup d'autres propriétés des films minces et d'autres surfaces ou solides.

Idéal de NanoTest pour Résoudre des Problèmes Mécaniques de Fiabilité dans l'Industrie de la Microélectronique

Le NanoTest est un kit d'utilitaires idéal pour résoudre un large éventail de problèmes mécaniques de fiabilité dans toute l'industrie de la microélectronique.

Pendant Que la taille des circuits intégrés continue à diminuer en conformité avec la Loi de Moores, la fiabilité mécanique devient un problème croissant dû à la plus grande importance des propriétés de film mince. Des propriétés Mécaniques doivent être optimisées pour les propriétés mécaniques et la résistance améliorées. Pour optimiser ces couches effectivement, essai en laboratoire rapide de différentes couches et multi-couches il est essentiel.

Le NanoTest est employé pour déterminer l'adhérence variable de couche intermédiaire, la résistance de fracture, l'uniformité vêtante, le module, la dureté, les variations thermiques et la résistance de brouillon dans :

  • Plots de connexion d'IC
  • Pistes Passivées en métal
  • Couches-barrière
  • Écrans plats
  • Couches résistantes de Brouillon pour des blocs optiques d'IR
  • Films Multicouche d'emballage
  • Multiniveaux interconnecte
  • Métallisation de Soudure
  • Diélectriques de Couche Intermédiaire
  • Emballage Électronique
  • Diélectriques Faibles-k
  • Doigts En Esclavage de Fil
  • connecteurs Soudure Soudure d'ajustement de presse
  • Polymères enduits Conducteurs de Ni/Au

Avec sa large gamme de techniques pour tester dans des états de marche vrais, y compris le test de température élevée et le test d'incidence, le NanoTest permet à une illustration complète des propriétés mécaniques du matériau d'être accumulée rapidement.

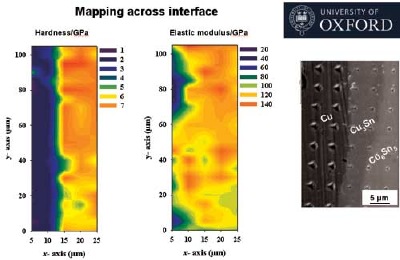

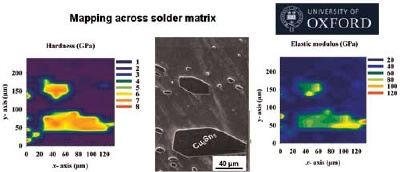

Dureté, Module et Fluage de Soudure Sans plomb à RT-200°C

Des dispositifs Microélectroniques sont traités aux températures élevées (jusqu'à 400°C) et soyez sujet également à des cycles thermiques pendant l'utilisation (les puces dans un IC peuvent atteindre 150°C). Le stade de température élevée de NanoTest active le test et le bilan au traitement et aux températures de fonctionnement.

Résistance de Brouillon de Film SI-Dopé de DLC pour le Bloc Optique d'IR

Le dopage de Silicium des couches de DLC peut améliorer l'adhérence à quelques substrats et modifier la mouillabilité extérieure, bien qu'aux dépens de dureté. Le module de nano-brouillon a été utilisé pour vérifier comment ceci affecte leur résistance de brouillon.

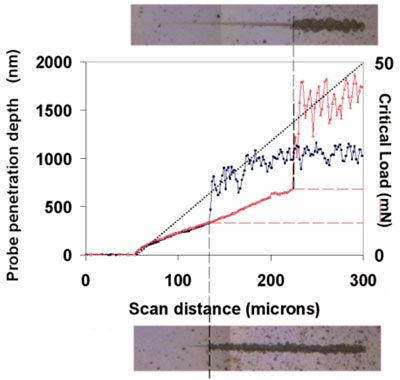

Le chiffre test de nano-brouillon de montux trace ensemble des tests sur les films SI-Contenants de DLC. La Défaillance est de manière dégagée vue pendant qu'une augmentation de profondeur de brouillon et de vibrations ultérieures dans la trace de brouillon comme sonde rencontre le film cassé. Les Images du microscope de NanoTest confirment la défaillance totale de film.

Adhérence de Couche Intermédiaire

L'adhérence Faible ou variable de couche intermédiaire, généralement due à une procédure vêtante non-optimisée aux températures élevées, mène éventuel à la défaillance de décollement et de dispositif. Le test d'Incidence et de fatigue avec le module d'Incidence de NanoTest peut fournir clairement et des mesures fiables sur la force d'adhérence qui peut être employée pour améliorer la conception des produits et la performance générales.

Source : Micro Materials Ltd

Pour plus d'informations sur cette source visitez s'il vous plaît les Matériaux Micro

Au Sujet des Matériaux Micro

Déterminé en 1988, Micro Materials Ltd sont des constructeurs du système novateur de NanoTest, qui offre la seule capacité nanomechanical de test aux chercheurs de matériaux pour la caractérisation et l'optimisation des films minces, des couches et des matériaux en vrac. Le modèle actuel, le NanoTest Avantageux a été lancé le 1er juinst 2011.

Cette information a été originaire, révisée et adaptée des matériaux fournis par les Matériaux Micro.

Pour plus d'informations sur cette source, visitez s'il vous plaît les Matériaux Micro.
