天才 - 天才世界によるアプリケーションノートを使用して共通工学合金の急速な検査

カバーされるトピック

導入
天才を使用して冶金の点検
合金についての情報の提供

導入

天才はテーブルトップの器械のパフォーマンスを改善するために (SEM)光学顕微鏡検査の使い易さと電子顕微鏡検査の高い拡大を結合する新しいテーブルトップの走査型電子顕微鏡です。

天才は 20,000x まで、卓上 SEM 有用な拡大を、典型的な実験室等級の光学顕微鏡として使いやすいです提供します。 天才は慣習的な SEM の時、難しさおよび費用を切除しました。 オペレータは顕微鏡に特に設計されていたホールダーにサンプルを単に置きます。 一義的なデザインが原因でレンズを傷つけるありません。 自動焦点画像は SEMs に典型的な所属解像度そしてバックフォーカスとのより少しにより 30 数秒後で、表示されます。

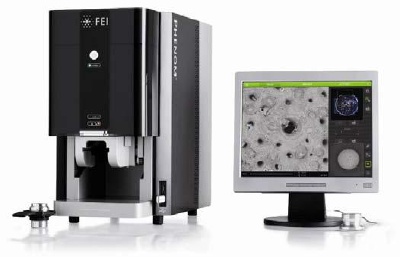

図 1. 天才のデスクトップ SEM

天才を使用して冶金の点検

多くの工学材料の特性は主微細構造機能の金属の構成を組み合わせて大抵および形態および分布支配されます。 これらの機能は慣習的な光学顕微鏡検査と観察することができます。 ただし、より高い拡大および 3D 細部が必要となるとき、走査型電子顕微鏡は (SEM)最も適しています。

FEI の天才は光学顕微鏡 (30nm V. 200nm、それぞれ) の解像度を超過し、費用、遅延および難しさを作動と関連付けられて従来の SEM 除去するデスクトップ SEM です。 共通工学合金 (例えば Al、チタニウム、 Fe および NI) の急速な検査は定期的な冶金の分析、品質管理、障害の分析および研究の調査のような領域天才と行うことができます。

合金についての情報の提供

金相学は特性およびパフォーマンスに構成をリンクし、処理する合金についての情報を提供します。 例えば、チタニウムで降伏強さを木ずりの厚さと関連しているために示されていました合金にします。 木ずりの精密な測定は合金の特性を予測することができる出現モデルに入力のために重要です。 図 2 は木ずり (より暗い段階)、また ß 処理されたチタニウム6 4 の木ずり間の ß 肋骨 (より軽い段階) を示します。 確立された測定技術を使用して慣習的な光学顕微鏡 (すなわち 200nm) による解像限界よりより少しのおよそ 50 - 100 nm の不確実性のこれらの木ずりの平均厚さを計算することは可能です。 多くの場合チタニウムの合金に sub-micron によって大きさで分類された木ずり (例えば、二次アルファ) の形成で図 3. に示すように起因する第 2 核形成のイベントがあります。 この特性は頻繁に合金を増強できます。 それは光学顕微鏡を使用して画像に非常に挑戦的そのような罰金機能、また更に存在を確認するためにです。 ただし、それらは容易に天才を使用するとき観察されます

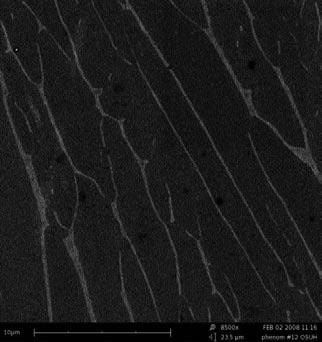

図 ß 処理されたチタニウム6 4 の 2.BSE のモード

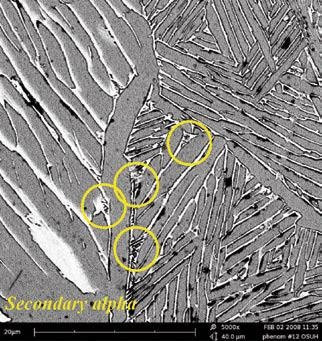

チタニウム550 の 3.BSE のモード

鋳造アルミの合金の追加微細構造の観察は図 4 および図 5. で示されています。 金属間化合段階 (より軽い段階) および収縮の気孔率のサイズそして分布は合金の特性に影響を与えます。 図 4 は天才 - 同時に画像の対照の変化によって明記される微細構造内の段階の分布についての情報を集めている間本質的なバックフォーカスによる収縮の気孔率の位層幾何学情報 (例えば細部) を集める機能の重要な機能を説明します。

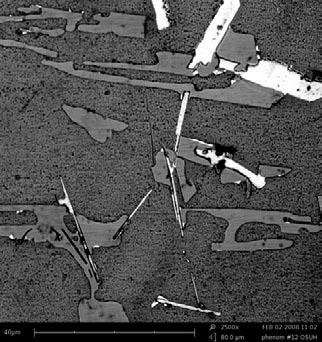

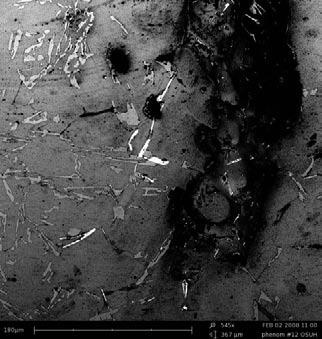

自動車 Al の合金の 4.Intermetallics そして気孔率を計算して下さい

自動車 Al の合金の 5.Intermetallics を計算して下さい

図 6 および図 7 で示されている NI ベースの超合金は 「設計された」合金の優秀な例であり、現在の最新式の合金は開発のディケイドの製品です。 不調なガンマのマトリックスおよび発注されたガンマ主のから成っている合金は強さおよびクリープ抵抗の非常に魅力的な組合せを表わしま、ガスタービンエンジン (ジェット・エンジン) のある特定の領域のために選択の材料として使用されることをそれが可能にします。 ガンマのプライム記号は図 7. に示すようにそれに BSE のモードのより暗い出現を与える Al で普通富みます。

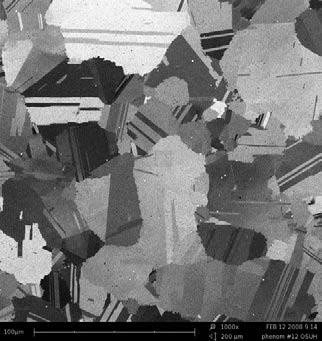

図 6. ニッケルベース超合金

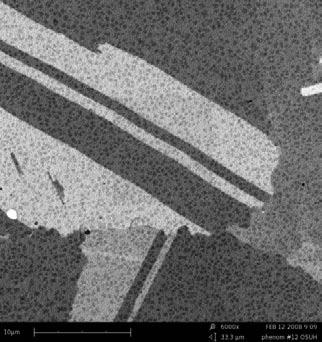

図 7. ニッケルベース超合金

参照の完全セットは使用できます示しています原書類を。

ソース: 「天才世界による天才を使用して冶金の点検」のアプリケーションノート

このソースのより多くの情報のために天才世界を訪問して下さい
