Phenom Verstrekt een Uitstekend Hulpmiddel voor de Inspectie van Halfgeleiders voor de Bakkebaarden van het Tin - de Nota van de Toepassing door Phenom-World

Besproken Onderwerpen

Inleiding
Het Grootste Effect op Industrie van de Halfgeleider
Phenom Verstrekt Uitstekend Hulpmiddel voor Inspectie van de Bakkebaarden van het Tin

Inleiding

Phenom is een nieuwe elektronenmicroscoop van het tafelbladaftasten (SEM) die de hoge vergroting van elektronenmicroscopie met de handigheid van de optische microscopie combineert om prestaties in een tafelbladinstrument te verbeteren.

Phenom, een tafelblad SEM verstrekt nuttige vergrotingen tot 20,000x, is makkelijk te gebruiken als typische laboratorium-rang optische microscopen. Phenom snijdt de tijd, de moeilijkheid, en de uitgave van conventioneel SEM weg. De exploitant plaatst eenvoudig de steekproef in de speciaal ontworpen houder op de microscoop. wegens zijn uniek ontwerp is er geen risico om de lens te beschadigen. Het automatisch geconcentreerde beeld wordt later getoond in minder dan 30 seconden, met de resolutie en de diepte van nadruk het typische behoren tot SEMs.

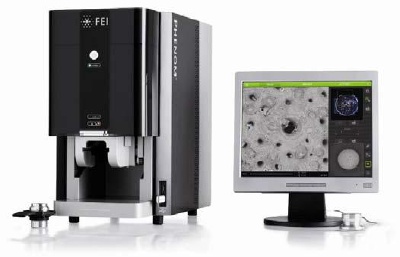

Figuur 1. De Desktop SEM van Phenom

Het Grootste Effect op Industrie van de Halfgeleider

De Recente wetgeving door vele landen heeft het gebruik van zware metalen zoals lood, cadmium, en kwik verboden. Het grootste effect is op de halfgeleiderindustrie geweest. Terwijl de verwijdering van deze potentieel schadelijke elementen potentiële gezondheidsrisico's en milieugevaren zal elimineren, geeft het ook een nieuw probleem dat kon kosten fabrikantenmiljarden.

De verwijdering van het lood van het soldeersel van halfgeleiderapparaten kan de groei van tinbakkebaarden veroorzaken en bevorderen. Wanneer het lood niet in de legering wordt gemengd, kan de overblijvende spanning op de oppervlakte van halfgeleider verpakkende lood de groei van deze kristallijne structuren veroorzaken. Dit leidt tot een potentiële bron van het elektro shorting en het overspannen in spaanders. De bakkebaarden van het Tin hebben totale systeemmislukkingen in computers, celtelefoons, raketten, en satellieten veroorzaakt. De Analisten voorspellen dat deze kwesties frequenter zullen worden in deze nieuwe soldeersel-vrije halfgeleiderera. Deze nota is gecreeerd illustreren hoe te om tinbakkebaarden gemakkelijk te ontdekken gebruikend FEI Phenom.

Phenom Verstrekt Uitstekend Hulpmiddel voor Inspectie van de Bakkebaarden van het Tin

Phenom verstrekt een uitstekend hulpmiddel voor de inspectie van halfgeleiders voor tinbakkebaarden. Het is eenvoudig om navigatie te gebruiken maakt het gemakkelijk om van deze tinbakkebaarden de plaats te bepalen en het online metingshulpmiddel maakt het mogelijk om deze bakkebaarden ter plekke te meten.

Eerst, plaats een halfgeleiderspaander op een speld van SEM opzetten. De Steekproeven kunnen opgezet top down, in dwarsdoorsnede zijn, of op een 45 graad op zet. Zodra de steekproef is opgezet en in de machine geladen, navigeer aan een verpakkend lood gebruikend het optische overzichtsvenster (Figuur 2).

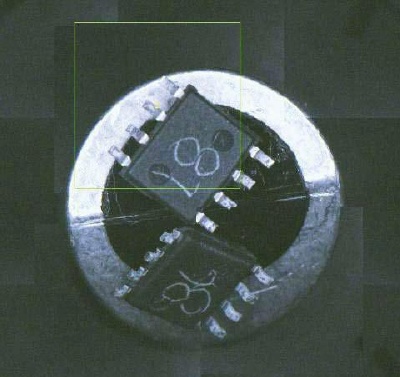

Figuur 2. Het optische Beeld van Phenom van twee halfgeleiderpakketten. Het optische overzicht staat de gebruiker aan toe snel en gemakkelijk navigeert rond het pakket

Doorblader rond het verpakkende lood voor om het even welke ongebruikelijke het kijken structuren die van de oppervlakte uitpuilen (Figuur 3).

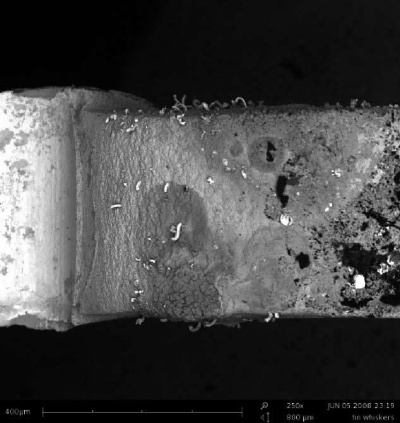

Figuur 3. Beeld het Lage van vergrotings (250x) SE M toont ongebruikelijke structuren die uit van het verpakkende lood plakken. Deze structuren zijn inderdaad tinbakkebaarden en potentiële bronnen van het overspannen in het operationele product.

De Hogere beelden van vergrotingsPhenom kunnen nauwkeurige de groottegegevens van de tinbakkebaard geven zoals die in Figuur 4 worden gezien.

Figuur 4. De bakkebaard van het Tin bij vergroting 3,800x. De online de metingsfunctie is van Phenom gebruikt om de hoogte van deze bakkebaard bij ongeveer 38.79µm te meten.

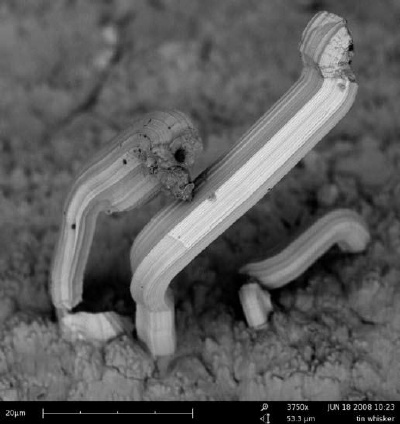

Figuur 5. De bakkebaarden van het Tin bij 3.750 x vergroting.

Bron: „De Inspectie van de Bakkebaard van het Tin met“ de Nota van de Toepassing Phenom door Phenom-World

Voor meer informatie over deze bron te bezoeken gelieve phenom-Wereld
