在含水環境裡學習動態分子結構使用從 NT-MDT 的 NTEGRA Prima 基本 (AFM)強制顯微鏡

包括的事宜

背景
執行 AFM 在液體
使用的材料和設備
範例
AFM 設備和探測

背景

NT-MDT Co. 在 1991年被設立了以這個目的運用所有被累計的經驗和知識在領域的納米技術於用品研究員有適當的儀器的解決放置在毫微米縮放比例維數的所有可能的任務。 這家公司 NT-MDT 在 Zelenograd - 俄國微電子學的中心被創辦了。 產品開發在 MEMS 技術的現代軟件的組合,對高端微電子學要素的功率,使用和精確度機械零件基礎上。 商業企業 NT-MDT Co. 從 1993年存在。

執行 AFM 在液體

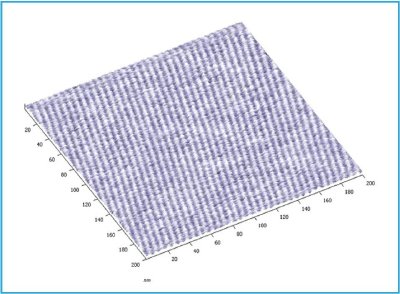

它廣泛是一個傳播想法執行 AFM 在液體是一個相當複雜研究途徑。 實際上,許多任務與分子結構的調查有關和複雜在一個液體環境裡索賠在 SPM 設備的高需求。 下面這張的照片顯示表面活化劑分子 AFM 掃描自動態地被彙編到在疏水石墨表面的並行, hemicylindrical 膠束。

這個自動態地被彙編的分子結構的觀察在這種情況下是挑戰。 使用非常傳低球點,使用的想像模式是 「虛擬聯繫模式」 - 掃描用恆定的強制。 探測的垂向力需要被保留一樣緊密儘可能對調整點,在這種情況下 ~ 100 pN。 如果強制超過此值,當地分子集合將被干擾 (膠束的週期是 ~5 毫微米。)。 对更低的強制,這個對比消失。 在噪聲級上注意垂直的地勢模塊化只是 0.1-0.2 毫微米,但是仍然極大。 此示例也向顯示 nanolaboratory 的 NTEGRA 在一個含水環境裡提供足够的區分和穩定性學習動態分子結構。

使用的材料和設備

範例

10 十六烷基三甲基銨與 HOPG 聯繫的溴化物表面活化劑的 mM 水溶液。

AFM 設備和探測

AFM 設備 - NTEGRA Prima,在液體細胞的恆定的強制想像模式使用非常傳低球點 (「如此? 聯繫模式」 - 強制 ~100pN)。

AFM 探測 - CSG01, 0.03 N/m

來源: 「在水溶液的表面活化劑膠束: 在 AFM 的重要解決方法」 Hannes Schniepp,威廉和瑪麗,威廉斯堡, VA,美國學院

關於此來源的更多信息请請參觀 NT-MDT Co。
