MicroAngelo - Capacidades Incorporadas de Nanolithography y de Nanomanipulation con MFP-3D y Cifra AFM de la Investigación del Asilo

Temas Revestidos

Introducción
Capacidades Incorporadas Sin Costo Adicional
Bucle Cerrado para la Repetibilidad Sin Igual
Controlador Aéreo Completo-Digital, De poco ruido para la Adaptabilidad
Favorable Software Increíblemente Potente de IGOR
Aplicaciones
Potencia y Adaptabilidad en Un Sistema Completo

Introducción

Nanolithography y las capacidades de la manipulación han estado real alrededor desde hace bastante tiempo. ¿Recuerde la imagen famosa 1990 de IBM de los átomos de Xe manipulados usando STM? Las aplicaciones exigentes De Hoy requieren la instrumentación increíblemente exacta y flexible. Las características de MicroAngelo incorporadas a los sistemas del MFP-3D™ y de Cypher™ AFM del Asilo ofrecen las capacidades más completas y la precisión más alta disponibles para el nanolithography y la manipulación.

Capacidades Incorporadas Sin Costo Adicional

Con MicroAngelo, usted puede manipular y modificar muestras y superficies en la escala del nanómetro y del picoNewton - incluso hacia abajo al nivel de únicas moléculas. MicroAngelo viene patrón con cada MFP-3D y Cifra AFM - ningunas opciones adicionales del soporte físico o de software necesitan ser compradas para agregar funciones del nanolithography y de la manipulación.

Bucle Cerrado para la Repetibilidad Sin Igual

En el corazón de MicroAngelo la operación exacta es el sistema nanopositioning patentado del Asilo (NPS™). Los NPS sensored, operación del bucle cerrado en las tres hachas proveen de la resolución del sub-nanómetro para el MFP-3D y de la resolución del sub-Angstrom para la Cifra sobre el rango entero de la exploración los niveles de ruidos del sensor más inferior disponibles hoy. Esto permite proyección de imagen repetible, medición cuantitativa de la característica, los desplazamientos seguros y exactos de la proyección de imagen, las curvas cuantitativas de la fuerza, y colocación cuantitativa para la manipulación y la litografía.

Controlador Aéreo Completo-Digital, De poco ruido para la Adaptabilidad

El controlador aéreo completamente digital de ARC2™ provee de utilizadores la configuración más sofisticada disponible hoy. Completamente digital significa que la señal no es corrompida condicionando de la señal analógica que es típico en otras unidades comerciales. Además, las nuevas funciones se pueden agregar de manera rápida y fácil con mejoras del software y de los firmwares.

Favorable Software Increíblemente Potente de IGOR

El software flexible, potente, y abierto del Asilo se basa en IGOR Favorable y no le prohibe capacidad virtualmente ilimitada de modificar rutinas y de hacer experimentos de encargo. A Diferencia de software propietario, si usted no encuentra una característica usted quiere, usted puede escribir simple sus los propio.

Otras rutinas potentes incluyen el ajuste de curvas no lineal a las funciones definidas por el usario arbitrarias, a 2.os FFT, a las transformaciones de la cabrilla, a las circunvoluciones, a la línea perfiles, al análisis de la partícula, a la detección de borde (ocho métodos, incluyendo Sobel), a la formación de umbrales (cinco métodos, incluyendo entropía confusa) y más.

Aplicaciones

MicroAngelo se puede utilizar para muchos las aplicaciones del nanolithography y de la manipulación incluyendo el arañazo de la superficie y modelar, oxidación superficial localizada, nanotube, partícula y manipulación molecular, los únicos experimentos de la molécula, nanoindenting, microscopia de la fuerza del piezoresponse, y más.

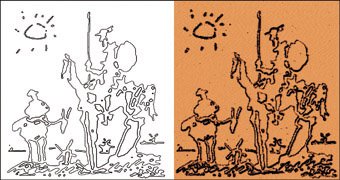

Con MicroAngelo, los utilizadores pueden importar fácilmente curvas de una variedad de otros programas o generarlos dentro del entorno informático de MFP-3D o de la Cifra. Tal y como se muestra en del Cuadro 1, una Imagen JPEG original fue importada en el software y convertida a un filete de coordenadas para crear el modelo de la litografía. Estos coordenadas entonces fueron utilizados para manipular la punta del AFM que creó la imagen explorada.

Cuadro 1. Coordenadas de la imagen importada del dibujo lineal del JPEG (dejado) y de la fase del AFM (correcta) del policarbonato nanolithographically grabado el ácido, exploración de los 5µm. La exploración original del JPEG es una copia de Pablo Picasso, “Don Quijote”.

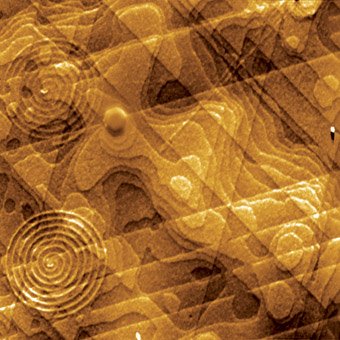

Cuadro 2 el nanografting de las demostraciones de tioles. El nanografting fue realizado en una superficie del oro sobre la cual una capa monomolecular uno mismo-ensamblada (SAM) del decanethiol había sido adsorbida. La Proyección De Imagen y la litografía fueron hechas en modo de contacto en una solución acuosa que contenía el octadecanethiol, cuya cola es ocho átomos de carbón más de largo que decanethiol. En las fuerzas inferiores, el AFM simple reflejado el SAM. Sin Embargo, cuando fuerzas más altas eran aplicadas durante la litografía, el AFM dislocó las moléculas originales del SAM. Las moléculas largo-atadas entonces difundieron hacia adentro para curar el SAM dando por resultado una superficie aumentada. Las espirales son 620nm en diámetro, con la líneas espaciamientos media de 40nm, de los grosores de línea medios (FWHM) de 15nm, y de las alturas medias de 0.15nm. Pasos de progresión Monoatómicos (111) del oro se muestran en los antecedentes.

Cuadro 2. Nanografting de tioles en 111) superficies del Au (. exploración del 1.5µm. Muestree la cortesía M. Liu y G. Liu, Universidad de California Davis.

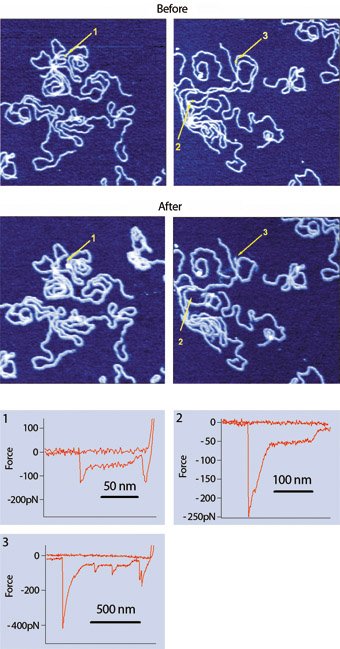

El Cuadro 3 muestra antes y después de exploraciones en la DNA del Lambda-Compendio en líquido. Las curvas de la Fuerza fueron hechas en los sitios utilizador-seleccionados 1, 2 y 3 (“antes” de imagen). La DNA aparece más de par en par en “después” de imágenes porque la punta ha tomado los contaminantes (probablemente DNA) mientras que la ejecución de la fuerza curva. Las curvas de la fuerza muestran la transición característica de las BS de la DNA estirada.

Cuadro 3. DNA del compendio de la Lambda, exploración del 1µm, con las curvas de la fuerza tomadas a las tres diferentes, puntas de selección por raton (correctas). Diversas porciones de la transición de las BS son visibles en las curvas de la fuerza.

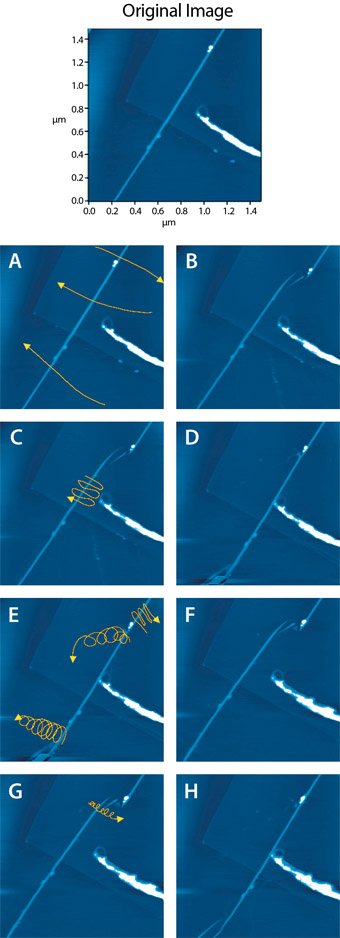

El Cuadro 4 ilustra un experimento del balanceo usando un manojo de nanotubes único-emparedados del carbón. La imagen inicial muestra un único manojo aislado del nanotube que se ejecuta de parte inferior izquierda a la derecha superior, que se manipula en las imágenes subsiguientes (un manojo más grande es también visible a la derecha del manojo más pequeño y un paso de progresión atómico es también visible). Las Imágenes A, C, E y G muestran los caminos voladizos de la punta (amarillo) seguidos usando el interfaz de MicroAngelo. Las Figuras B, D, F y H muestran los efectos sobre el nanotube manipulado. En las Figuras A, B, la sección superior-derecha se lamina a la derecha mientras que la sección más inferior se lamina al izquierdo, bifurcándose el manojo del nanotube. Las manipulaciones Adicionales mostradas en las Figuras C a H realinean las secciones del nanotube. Durante la manipulación, la fuerza normal del cargamento fue fijada a 90nN. La velocidad nominal de la punta voladiza era 1µm/second en todas las imágenes, y la escala vertical era 15nm.

Cuadro 4. manojo de Balanceo de nanotubes único-emparedados del carbón. Las líneas amarillas muestran la manipulación del utilizador. “B” muestra que la sección superior del tubo laminó a la derecha basado en los mandos en “A”. Después, la sección más inferior del tubo fue laminada a la derecha (C, D), se fue (E, F), y entonces a la derecha otra vez (G, H). exploración del 1.45µm, escala vertical 15nm.

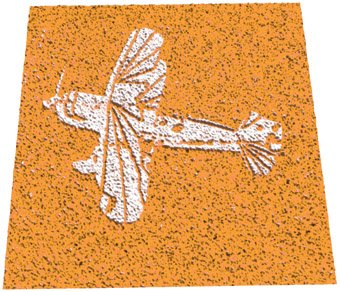

MicroAngelo se puede también utilizar conjuntamente con Microscopia de la Fuerza de Piezoresponse (PFM). PFM se puede utilizar para modificar la polarización ferroeléctrica con la aplicación de un polarizado. Cuando el campo aplicado es bastante grande (es decir mayor que el campo coercitivo local), puede inducir la revocación ferroeléctrica de la polarización. Esta técnica se puede utilizar “escribe” únicos dominios, matrices del dominio, y modelos complejos, tal y como se muestra en del Cuadro 5 en el cual una imagen de un aeroplano se ha modelado en una película ferroeléctrica vía la litografía ferroeléctrica. Los modelos se escriben sin el cambio de la topografía superficial. El límite final para este proceso de la escritura es determinado por las propiedades materiales y la agudeza de la punta. Bajo condiciones óptimas, la fabricación segura de las características 5-8nm (talla de dígito binario para el almacenamiento de información) se ha demostrado. Notablemente, la polarización superficial controla la reactividad química de la superficie en los procesos ácidos del hotodeposition de la disolución y del metal, proporcionando a un camino para transformar el modelo de la polarización en un modelo del metal topográfico o depositado.

Cuadro 5. litografía del biplano del Modelo 12 de Pitts en una película fina sol-gel de PZT. La amplitud de la microscopia de la fuerza (PFM) de Piezoresponse se pinta encima de la topografía rendida. exploración del 14.5µm, litografía trazada una correspondencia de bits.

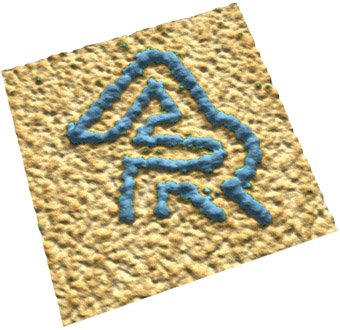

El Cuadro 6 muestra la litografía de la oxidación anódica en una superficie del silicio. El modelo primero fue importado en el software como JPEG y en seguida escrito con un -10V en diagonal en una punta voladiza conductora en 20nm/s. El logotipo de AR fue escrito en modo de la CA.

Cuadro 6. litografía de la oxidación Anódica en el silicio, escrito en modo de la CA, exploración del 1µm.

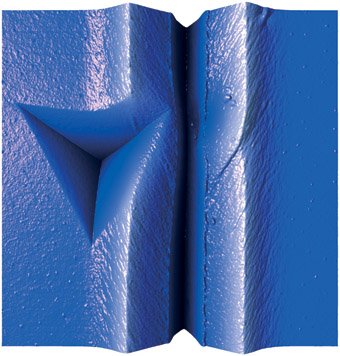

MicroAngelo también activa las mediciones cuantitativas para las aplicaciones tribológicas usando la Investigación MFP NanoIndenter del Asilo. El Cuadro 7 muestra una rayadura y un sangrado de márgenes realizados en el poliuretano.

Cuadro 7. Sangrado De Márgenes y rayadura en el poliuretano, exploración del 17µm.

Potencia y Adaptabilidad en Un Sistema Completo

Usted encontrará que toda la potencia y adaptabilidad de MicroAngelo se incorporó a cada sistema del Asilo SPM. Haga Contacto Con el Asilo hoy o envíenos sus muestras para ver porqué la Investigación del Asilo es la opción correcta para el nanolithography y el nanomanipulation.

Investigación del Asilo de la Fuente

Para más información sobre esta fuente visite por favor la Investigación del Asilo
