Den Lågtemperatur- Sonden Posterar - Mikroskop och BelysningAlternativ som Är Tillgängliga för Lågtemperatur- Sond, Posterar från LakeKusten Cryotronics

Täckte Ämnen

Bakgrund
Inledning
MikroskopAlternativ
MikroskopSpecifikationer
Högt Reflekterande Ytbehandla Avbildar
Diffust Ytbehandla Avbildar
Upplösning
Sonden Posterar Dimensionerar
Avslutning
Tack till personer

Bakgrund

Lake Stötta Cryotronics, Inc. är en privat rymd korporation, som har varit en landskampledare i utvecklingen av den innovativa mätningen, och kontrollerar teknologier efter 1968. LakeKust filosofi har varit att fortsätta för att reinvest i honom med en forskning- och utvecklingsbudget som är 100 procent ovanför medborgaregenomsnittet för instrumentationföretag.

Inledning

Posterar den lågtemperatur- sonden för LakeKusten är tillgänglig i en lång räcka av modellerar och kapaciteter. Dessa instrumenterar bemyndigar forskare och forskare för att utforska en lång räcka av material i ytterlighetmiljöer. Ett optiskt mikroskop förutsatt att med sonden posterar låter att beskåda, och placeringen av sonden tippar på ta provkontakterna. Detta noterar beskriver valet av sonden posterar tillgängliga mikroskopalternativ och diskuterar kort dela upp i faktorer forskare bör betrakta, när det väljer ett mikroskopalternativ.

Mikroskopspecifikationer ska granskas och förbinds för att avbilda kvalitets-. Valet av ljusa ska källalternativ undersöks, och anvisningar som baseras på, tar prov ytbehandlar ska rekvisita framläggas. Slutligen ska vi gåva en uppsättning av mikroskopet, och sonden posterar dimensionerar med vilka användare kan framkalla deras egna optiskt har kontakt.

MikroskopAlternativ

LakeKusterbjudanden fyra olika mikroskop för bruk på den lågtemperatur- sonden posterar. Det finns två olika zoomalternativ, varje med två val av belysning. Zoomen är förhållandet av förstoringsändringen som är tillgänglig för mikroskopet. De tillgängliga tvåna är Zoom 70 (7:1förhållande) och Zoom 160 (16:1förhållande). De två tända alternativen är en ringa lätt (figurera 1) eller koaxial belysning (figurera 2).

Figurera 1. Zoom 70 med ringer belysningalternativ

Figurera 2. Zoom 160 med koaxialt belysningalternativ

Arbetet distanserar av ett mikroskop är distansera från den sist optiska beståndsdelen till det fokal- hyvlar. Mikroskopet är yttersidan som dammsugakammaren av sonden posterar. Det fokal- plant måste vara på ta prov arrangerar, så arbetet distanserar av mikroskopet måste vara stort. Arbetet distanserar för all sond posterar undantar det horisontal sätter in den superconducting magnetsonden posterar, och elektromagnetsonden posterar är en mm 89 för koaxiala belysningalternativ. För ringabelysningalternativen distanserar arbetet ökas till en mm 114 för att hysa det extra utrymmet som behövs för att montera ringa lätt. För det horisontal sätta in den superconducting magnetsonden posterar, och elektromagnetsonden posterar arbetet distanserar ökas till en mm 181 för båda belysningkällor. Detta är nödvändigt på grund av den ökande kammarehöjden av dessa två som sonden posterar. Verkställa av det stora arbetet distanserar är förstoringsbegränsningen av mikroskopet. I det nästa dela upp, de specificerade specifikationerna av mikroskopen resumeras.

Den koaxiala ljusa källan planläggs för att exponera ta prov med den ljusa perpendicularen till ta prov. Om ta prov är högt reflekterande, reflekterar nästan alla ljust från ytbehandlabaksidaen in i mikroskopet. Jämför detta till reflexionen från ett diffust ytbehandlar. Det ljust är reflekterade sammanlagt riktningar (cosinelagen), och lite av de reflekterade ljusa fynden som är dess långt tillbaka in i mikroskopet. Det ljust reflekterat från det diffust ytbehandlar förkrossas av reflekterad lätt från fönstren av sonden posterar. Avbilda av diffust ytbehandlar med koaxial ljus källa saknar kontrast.

Applicerar Tvärt emot till ringa lätt. Den ljusa källan är en ringa som monteras runt om mikroskopet. På högt reflekterande ytbehandlar, reflekterad lätt från ringamissesna mikroskopbeståndsdelarna. Avbilda av högt reflekterande ytbehandlar är mörkret med den ljusa ringa. Emellertid från diffust ytbehandlar, spridd lätt reflekterar sammanlagt riktningar. Reflexionerna från fönstren missa främst mikroskopet som ger goda, avbildar av diffust ytbehandlar med den ljusa ringa. Bruk av ringa tänder på diffust ytbehandlar ger sig också skuggar, och en 3D avbildar verkställer.

Varje mikroskop levereras med en CCD-kamera (som monteringar på mikroskopet med en standard C-montering) och övervakar.

MikroskopSpecifikationer

Den optiska specifikationen för varje av mikroskopen resumeras in Bordlägger 3. Förstoringsspecifikationen är den optiska förstoringen av mikroskopet och inkluderar inte förstoringen av CCD-kameran. Sätta in av beskådar, den numeriska öppningen, och djup av fokuserar beror på zoominställningen av mikroskopet. Bordlägga listar värderar på minimum förstoring (zoom) och på maximat förstoring (zoom). Dessa variabler varierar fortlöpande med zoomen från minimum zoom till maximat zoom.

Bordlägga 3. Summariskt av mikroskopspecifikationer

För alla modellerar undantar CPX-HF, EMPX-HF och FWPX

Räckvidd

WD (en mm)

Minimum Förstoring

Maximum Förstoring





Förstoring

Sätta In av View (en mm)

Numerisk Öppning

Djup av Focus (en mm)

Förstoring

Sätta In av View (en mm)

Numerisk Öppning

Djup av Focus (en mm)

Resolution* (µm)

Z70-CL

89

1,5

2,4 x 3,2

0,024

0,95

10,5

0,34 x 0,45

0,08

0,085

4

Z70-RL

114

1,1

3,2 x 4,2

0,018

1,7

7,9

0,45 x 0,61

0,06

0,15

4

Z160-CL

89

1

3,6 x 4,8

0,009

6,8

16

0,22 x 0,30

0,15

0,024

4

Z160-rL

114

0,75

4,8 x 6,4

0,0068

12,1

12

0,30 x 0,40

0,11

0,043

4

För CPX-HF, EMPX-HF och FWPX

Räckvidd

WD (en mm)

Minimum Förstoring

Maximum Förstoring





Förstoring

Sätta In av View (en mm)

Numerisk Öppning

Djup av Focus (en mm)

Förstoring

Sätta In av View (en mm)

Numerisk Öppning

Djup av Focus (en mm)

Resolution* (µm)

Z70-CL

181

0,75

4,7 x 6,3

0,012

3,8

5,2

0,68 x 0,91

0,024

0,034

8

Z70-RL

181

0,75

4,7 x 6,3

0,012

3,8

5,2

0,68 x 0,91

0,024

0,034

8

Z160-CL

181

0,5

7,2 x 9,6

0,0045

27,1

8

0,45 x 0,60

0,076

0,1

8

Z160-rL

181

0,5

7,2 x 9,6

0,0045

27,1

8

0,45 x 0,60

0,076

0,1

8

*Typical - upplösning är posterar konfiguration- och fungeravillkora-anhörig

Högt Reflekterande Ytbehandla Avbildar

Det första exemplet är ett högt reflekterande ytbehandlar av en magnetisk tunnelföreningspunkt. Figurera 3 är avbilda till och med ett mikroskop för zoom 70 med koaxial belysning. Förstoringen är på minimien värderar. De guld- fyrana cirklar är bästa sidokontakter. Diametrarna av kontakterna är µm 100 µm, 50 µm, 25 µm och 10.

Figurera 3. Högt reflekterande ytbehandla till och med en zoom 70 med ett koaxialt ljust

Figurera 4 är samma tar prov till och med ett mikroskop för zoom 70 med en ljus ringa. Notera att avbilda är mycket mörkare och kontakten för 10 µm lösas knappt. Som förstoringen ökas, får bristen av kontrast av topsidekontakten värre.

Figurera 4. Högt reflekterande ytbehandla till och med en zoom 70 med en ljus ringa

Diffust Ytbehandla Avbildar

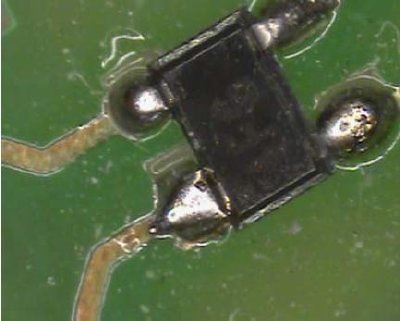

Figurera 5 är avbilda av enmonterad FET till och med en zoom 70 med ett koaxialt ljust. Figurera 6 är den samma FETEN med en ljus ringa. Notera det med den koaxiala källan som avbilda saknar kontrast och färgar any. Med ringa tända, färgar framförs korrekt med bra kontrast och skuggar.

Figurera FET 5.Ssurface-mounted till och med en zoom 70 med ett koaxialt ljust.

Figurera. ytbehandla-monterad FET 6 till och med en zoom 70 med en ringa lätt

Upplösning

Upplösningen av mikroskopet beror på en variation av parametrar, vibrationerna av sonden posterar däribland beslag, det använda avkrävamikroskopet och det kvalitets- av CCD-kameran, bland andra. Figurera 7 är en föreställa av en U.S.A.F.-upplösning 1951 testar mönstrar visninggrupper 6 och 7. Göra mellanslag mellan fodrar för grupp 6 körningar från µm 7,3 till µm 4,3. Göra mellanslag mellan fodrar för grupper 7 körningar från µm 3,9 till µm 2,2. Detta föreställer är till och med en zoom 70 på maximat zoom med en ljus ringa. Upplösningen är µm omkring 4. Mönstra är en negation mönstrar (fodrar är den glass regionen och mellan fodrar är belägger med metall). Figurera 8 är samma uppsätta som mål genom att använda zoom 70 med ett koaxialt ljust. Upplösningen är µm omkring 3. Figurera 9 är samma uppsätta som mål genom att använda en zoom 160 med en ringa lätt. Upplösningen är µm omkring 4. Figurera 10 är samma uppsätta som mål genom att använda en zoom 160 med ett koaxialt ljust. Upplösningen är µm omkring 2.

Figurera 7. U.S.A.F.-upplösning 1951 testar mönstrar visninggrupper 6 och 7 till och med en Z70 på maximat zoom med en ringa lätt; testa mönstrar är en negation avbildar

Figurera 8. U.S.A.F.-upplösning 1951 testar mönstrar visninggrupper 6 och 7 till och med en Z70 på maximat zoom med ett koaxialt ljust; testa mönstrar är en negation avbildar.

Figurera 9. U.S.A.F.-upplösning 1951 testar mönstrar visninggrupper 6 och 7 till och med en Z160 på maximat zoom med en ringa lätt.

Figurera 10. U.S.A.F.-upplösning 1951 testar mönstrar visninggrupper 6 och 7 till och med en Z160 på maximat zoom med ett koaxialt ljust; testa mönstrar är en negation avbildar

Sonden Posterar Dimensionerar

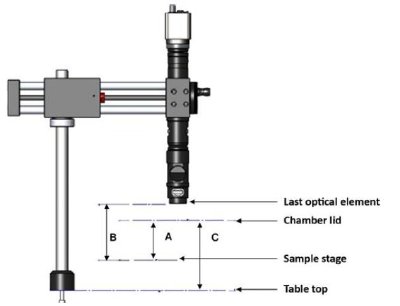

Figurera 11 är ett summariskt av den funktionsdugliga höjden av mikroskopen, och dimensionerar av sonden posterar kammarelocket för att ta prov arrangerar. Det kan vara hjälpsamt för forskare som önskar att planlägga deras egna optiska tillbehör.

Figurera 11. Summariskt av den funktionsdugliga höjden av mikroskopen

Bordlägga 2. Dimensionerar av sonden posterar kammarelocket för att ta prov arrangerar

Räckvidd

B - arbetet distanserar (en mm)

B - arbetet distanserar (en mm) HF

Z70-CL

89

181

Z70-RL

114

181

Z125-CL

89

181

Z125-RL

114

181

Z160-CI

89

181

Z160-RL

114

181

Modellera

A (en mm)

C (en mm)

TTPX

63

111

CPX

65

115

CPX-VF

82

131

CPX-HF

133

182

EMPX-HF

98

146

FWPX

99

181

Avslutning

Detta noterar har beskrivit mikroskopen, och alternativ som är tillgängliga för lågtemperatur- sond för LakeKust, posterar. Anvisningar och specifikationer för att välja ett mikroskop och att tända alternativ har framlagts.

Tack till personer

Skulle något liknande för Laken avbildar Kusten som tackar Dr. John Xiao av Universitetar av Delaware för att ge den magnetiska tunnelföreningspunkten, använt i denna noterar.
