Nanosurf에서 EasyScan 2 FlexAFM를 사용하는 복각 펜 Nanolithography에 의하여 생성되는 점의 횡력 현미경 검사법

커버되는 토픽

배경
소개
사용되는 계기
횡력 현미경 검사법

배경

Nanosurf는 사용하기 편한 원자 군대 현미경 및 스캐닝 터널을 파 현미경의 (AFM) 주요한 공급자입니다 (STM). 우리의 제품 및 서비스는 전문가에 의해 3D에게 지상 정보를 측정하고, 분석하고, 제출하기 위하여 그(것)들을 돕도록 세계전반 신뢰됩니다. 우리의 현미경은 그들의 조밀하고 우아한 디자인, 그들의 쉬운 취급, 및 그들의 절대적인 신뢰도를 통해 능가합니다.

소개

그들의 microfabrication 그 후에 물자 표면의 수정을 허용하는 몇몇 다른 석판인쇄술 기술은 존재합니다. 이 기술의 가장 다재다능한 것의 하나는 아마 소위 복각 펜 Nanolithography®입니다 (DPN). DPN®는 원자 군대 현미경 외팔보의 끝이 펜 (숫자 1)로 작동하는 만년필 (AFM)로 쓰기와 동등한 nanoscale입니다. 다양한 nanoscale 물자로 이루어져 있을 수 있는, "잉크"는 끝으로부터 견본 표면 주위 습도에 끝과 표면 사이에서 자동적으로 형성하는 근해 초승달 모양을 통해서로 옮겨집니다.

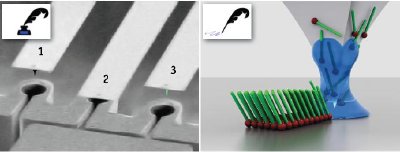

복각 펜 Nanolithography®의 숫자 1. 원리 (DPN). (남겨둔) 적재: 외팔보는 "잉크"의 nano 잘로 담궈지고 끌어 넣어집니다. (적당한) 쓰기: 적재된 외팔보는 쓰기 표면과의 접촉으로 주어지고, "잉크"는 각자 형성 근해 초승달 모양을 통해서 예금되고 있습니다. Nanoink Inc.의 심상 의례.

DPN®의 병력은 그것의 높은 모방 해결책 (15 nm) 및 정확도 (5 nm)에서 속입니다. 이렇게 하면, 새로운 응용 프로그램 흥분의 결과로 높게 통제되는 방법에 있는 그리고 작은 가늠자에 표면에 새로운 물질 (예를들면 티올 또는 그밖 화학제품)를, 예금하는 것이 가능합니다. 복각 펜 Nanolithography®의 기술은 프로세스를 위한 특허를 수여된 1999년에 서북에 교수에 의해 차드 Mirkin 보고되었습니다. DPN® 기술을 위한 독점 라이센스는 DPN® 장비를 위한 유일한 공급자인 NanoInk, Inc.로 거주합니다. DPN®에 의해 예금된 물자의 특성은 일반적으로 횡력 현미경 검사법에 의해 (LFM) 그 같은 고해상에 물자 다름 검출 가능한 몇몇 기술의 한이기 때문에, 공부됩니다. 그것에게 DPN® 분석을 위한 명백한 선택하는 쉬운 취급과 조화하여 Nanosurf easyScan 2개의 FlexAFM 제안 LFM.

사용되는 계기

모든 측정은 공가 CONTR 모형으로 갖춰지고 작전된 Nanosurf easyScan 2 FlexAFM 큰 검사 (100개의 µm 검사 범위) 검사 헤드로 공기에 있는 횡력 최빈값에서 실행되었습니다.

횡력 현미경 검사법

횡력 현미경 검사법은 마찰 속성 여러가지 지역이 구별되는 것을 허용합니다. 마찰 속성에 있는 다름은 관련시킨 물자의 점성, 신축성, 접착, 모세관 군대, 지상 화학, 또는 정전기 상호 작용에 있는 다름을 통해 발생할 수 있습니다. 외팔보가 그것의 경도 축선과 정적으로 그리고 수직으로 검사될 때, 외팔보의 비틀 구부리는 것은 생깁니다. 염력의 각은 끝에 작동하는 횡력에 비례적입니다. 다른 마찰 속성을 보여주는 지구를 가진 평면에 움직일 때, 염력의 각은 각 지구를 위해 다를 것입니다. 마찰 속성 여러가지 이 지구는 그러므로 지도로 나타나 분석될 수 있고, 그들의 속성 (숫자 2).

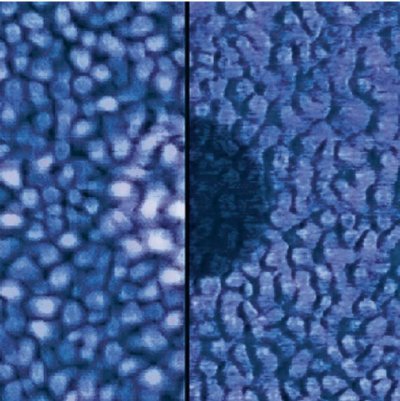

복각 펜 Nanolithography® 의 기질에 nanoscale 물자의 공술서를 위한 NanoInk의 특허가 주어진 (DPN) 프로세스를 사용하는 금에 예금되는 Alkanethiol 분자에 숫자 2. AFM 기록. (남겨둔) 지세 데이터. (적당한) 횡력 데이터. 2개의 심상 반의 결합한 검사 지역은 1.0 µm x 1.0 µm에 대응합니다.

표면에 공가 짐 정상에는 기울어지는 지상 특징에 옆 분대가 있기 때문에, 지상 지세에는 횡력 측정에 영향이 있습니다. 다행히, 표면의 지형도 작성 특징 때문에 및 단순히 AFM 심상의 앞으로와 뒤 검사를 비교해서 쓸림힘 때문에 옆 편향도 사이에서 구별하는 것이 가능합니다. 쓸림힘 때문에 옆 편향도는 지세에 의해 생성하는 것은 그러나 표시를 바꿉니다 (숫자 3 의 좌우를 비교하십시오).

마찰에 기인하는 횡력과 검사된 표면의 지형도 작성 특징에 기인하는 그들의 숫자 3. 차이. (쓸림힘 때문에 옆 편향도의 남겨둔) 비추기. (맞은) 지형도 작성으로 유도된 옆 편향도로 비추기. 모든 앞으로 검사 자취는 파랑, 공산분자에 있는 뒤 검사 자취에 있습니다.

견본의 신축성에 따라서, 견본 표면은 횡력 최빈값에 있는 측정 도중 특히 가파른 경사 또는 높은 지형도 작성 특징이 있을 때, 모양없이 할 수 있습니다. 이 개악은 측정에 있는 인공물에 또는 이 특징에서 발생하는 과도한 횡력 때문에 견본의 손상으로 이끌어 낼 수 있습니다. 표면의 효과적인 뻣뻣함이 외팔보의 비틀 뻣뻣함 보다는 더 높다는 것을 이 해로운 효력을 피하기 위하여는, 확인하십시오.

LFM는 성공적으로 반도체 중합체, 박막 및 자료 기억 장치 장치와 같은 물자의 지상 오염, 화학 논고 및 마찰 특성을 조사하기 위하여 이용되었습니다.

근원: Nanosurf
