想象材料从生物到使用 Piezoresponse 强制显微学的电子 (PFM)和从 NT-MDT 的 NTEGRA 仪器

包括的事宜

背景
简介
在锂铌酸盐的六角域
在 Multiferroic 水锰矿的铁电畴模式
设备

背景

NT-MDT Co. 在 1991年被设立了以这个目的运用所有被累计的经验和知识在领域的纳米技术于用品研究员有适当的仪器的解决放置在毫微米缩放比例维数的所有可能的任务。 这家公司 NT-MDT 在 Zelenograd - 俄国微电子学的中心被创办了。 产品开发在 MEMS 技术的现代软件的组合,对高端微电子学要素的功率,使用和精确度机械零件基础上。 商业企业 NT-MDT Co. 从 1993年存在。

简介

许多材料机电联结工作情况在系统的从生物基于细胞膜和蛋白质到铁电和压电电子材料在了不起的详细资料可能现在被分析通过 Piezoresponse 强制显微学 (PFM)

此成象技术是在新颖的电子设备的发展的特别的好处在铁电畴切换基础上的例如那些 - 巨大潜在系统在将来的发展的在区例如计算机存贮器。

PFM 在与交流电压的联系模式使用运行扫描强制的显微镜适用于探测技巧 (参见图 1)。 因为它只有一个高侧向解决方法 ~10-20 毫微米与 ~0.1 pm/V. 一起,令人惊讶的区分此技术是特别有吸引力的。

图 1. 概要设置扫描强制探测运行作为 Piezoresponse 强制显微镜。 如果您希望发现充分的动画,请,参观此页

铁电畴想象使用此技术的可能归结于这个情况铁电的工作情况暗示压电,并且结果映射材料的压电回应提供其铁电畴结构的一个直射影象。

在锂铌酸盐的六角域

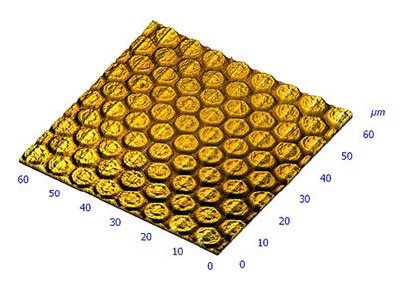

图 2。 图象说明锂铌酸盐六角域结构 - 室温电场典型地导致的结构 poling。 锂铌酸盐是重要材料用于电信和光学设备例如通知指南和调制器。

C. 是亲切的产生的这个范例 Gawith,光电子学研究中心南安普敦大学。 T. Jungk, A. Hoffmann, E. Soergel,波恩大学镜象。

在 Multiferroic 水锰矿的铁电畴模式

图 3。 使用 PFM,图象由 z 删节的铁电的单晶的优美的表面导致了。 图象的不规则的本质说明中断铁电的命令由任意域。

浏览范围 50 x 50 µm,导致使用与 AFM 题头的一个 NTEGRA Solaris 系统。 M. Fiebig 博士是亲切的产生的这个范例。 镜象 T. Jungk, F. 约翰, A. Hoffmann, E. Soergel,波恩,德国大学博士博士博士博士

设备

一个典型的 PFM 设置将使用 NTEGRA 气氛与 DCP11 探测的图象记录。

图 4. 探测 NanoLaboratory NTEGRA 气氛供在受控环境和低真空的条件的研究使用。

图 5. DCP 11 探测。 左照片 - 与金刚石涂层的技巧。 技巧的典型的曲度半径: 70 毫微米。 正确的照片: 技巧高度: 10 - 15 µm。

来源:NT-MDT Co。

关于此来源的更多信息请参观 NT-MDT Co。
