Микроскопия Силы Электростатического Поля (EFM) - Отображать Электрические Свойства Образцов с Микроскопом Усилия XE-Серий Атомным от Систем Парка

Покрытые Темы

О Системах Парка
Воображение Силы Электростатического Поля
Принцип EFM
Стандартное EFM

О Системах Парка

Системы Парка Атомный руководитель технологии (AFM) Микроскопа Усилия, обеспечивая продукты которые адресуют требования всех исследования и промышленных применений nanoscale. С уникально конструкцией блока развертки которая позволяет для Истинного Внеконтактного воображения в окружающих средах жидкости и воздуха, все системы полно - совместимы с длинномерным списком новаторских и мощных вариантов. Все системы конструированные легк--польза, точность и стойкость в разуме, и обеспечивают ваших клиентов с типичными ресурсами для meetiong все потребности настоящего момента и будущего.

Похваляющся самая длинняя история в индустрии AFM, портфолио Систем Парка всестороннее продуктов, ПО, обслуживания и экспертиза соответствуются только нашим принятием окончательного решения к нашим клиентам.

Воображение Силы Электростатического Поля

Микроскопия Силы Электростатического Поля XE-серий отображает электрические свойства на поверхности образца путем измерять силу электростатического поля между поверхностью и пристрастный cantilever AFM. EFM придает напряжение тока между подсказкой и образцом пока cantilever колебается над поверхностью, не касатьясь ему. Cantilever отклонятьет когда он просматривает над статическими обязанностями, как изображено в Диаграммой 1.

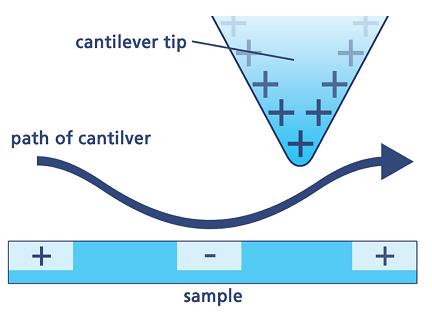

Диаграмма 1. EFM отображает по месту порученные домены на поверхности образца.

Изображения EFM содержат информацию о электрических свойствах как поверхностные потенциал и распределение заряда поверхности образца. EFM отображает по месту порученные домены на поверхности образца, подобной к как MFM прокладывает курс магнитных доменов поверхности образца. Величину отклонения, пропорциональную к плотности обязанности, можно измерить с стандартной системой луч-прыжока. Таким Образом, EFM можно использовать для того чтобы изучить пространственное изменение поверхностного переноса ионов. На пример, EFM может отобразить электростатические поля радиотехнической схемы по мере того как прибор повернут дальше и. Этот метод как «напряжение тока зондируя» и ценный инструмент для испытывать обломоки в реальном маштабе времени микропроцессора на маштабе субмикрона.

4 различных режима EFM, выдающийся методом который поверхностной электрической информации получают, обеспечены XE-сериями AFM. Эти Стандартные EFM, Динамическ-Контакт EFM Систем Парка собственный запатентованный (DC-EFM), Микроскоп Зонда Пьезоэлектрического (PFM) Кельвина Микроскопии Усилия, и Просматривать (SKPM).

Принцип EFM

Большое Часть из материальных свойств расследованных AFM приобретена путем обрабатывать сигнал отклонения cantilever как изображено в Диаграммой 2, которая прикладной к измерениям EFM также.

Для EFM, свойства поверхности образца были бы электрическими свойствами и усилие взаимодействия будет силой электростатического поля между пристрастный подсказкой и образцом.

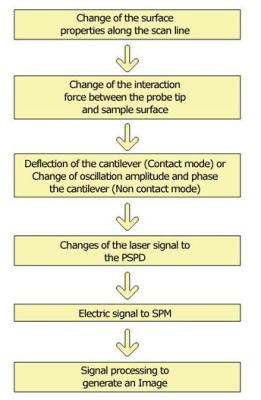

Диаграмма 2. Схематическая диаграмма поверхностного измерения свойства предварительными режимами XE.

Однако, в дополнение к силе электростатического поля, усилия Waals der фургона между подсказкой и поверхностью образца присутствовал всегда. Величина этих усилий фургона der Waals изменяет согласно расстоянию подсказк-образца, и поэтому использована для того чтобы измерить поверхностную топографию.

Следовательно, полученный сигнал содержит и информацию поверхностной вызванной топографии (сигналом Topo `') и информацию поверхностного вызванного электрического свойства (сигналом ` EFM') произведенную der Waals фургона и силами электростатического поля, соответственно. Ключ к успешному воображению EFM лежит в разъединении сигнала EFM от всего сигнала. Режимы EFM можно расклассифицировать согласно методу используемому для того чтобы отделить сигнал EFM.

Стандартное EFM

Стандартное EFM XE-серий основано на 2 фактах. Один факт что усилия и силы электростатического поля фургона der Waals имеют различные доминантные режимы. усилия фургона der Waals пропорциональны к 1/r6, пока силы электростатического поля пропорциональны к 1/r.2 Таким Образом, когда подсказка близко к образцу, усилия фургона der Waals доминантны. Тогда Как усилия Waals der фургона быстро уменьшают и силы электростатического поля будут доминантными, по мере того как подсказка двинута далеко от образца. Другой факт что линия топографии приобретена путем держать константу расстояния подсказк-образца, которая приравнивает линия постоянн усилия фургона der Waals. В методе Диапазона Усилия, первая развертка выполнена путем просматривать подсказку в зоне где усилие Waals der фургона доминантно для изображения топографии. После Этого, расстояние подсказк-образца поменяно для того чтобы установить подсказку в зоне где сила электростатического поля доминантна и просмотрено для изображения EFM как показано в Диаграмме 3 (a).

Диаграмма 3. Схемы метода Диапазона Усилия (a) и (b) двух траекторного метода.

В Двух траекторном методе, первая развертка выполнена для того чтобы получить топографию путем просматривать подсказку около поверхности по мере того как она сделана в NC-AFM, в зоне где усилия Waals der фургона доминантны. В второй развертке, система поднимает подсказку и увеличивает расстояние подсказк-образца для того чтобы установить подсказку в зоне где силы электростатического поля доминантны. Подсказка после этого пристрастна и просмотрена без обратной связи, параллели к линии топографии полученной от первой развертки как показано в Диаграмме 3 (b), поэтому поддерживающ постоянн расстояние подсказк-образца.

В Виду Того Что линия топографии линия постоянн усилия фургона der Waals, усилия Waals der фургона прикладные к подсказке во время второй развертки постоянн. Таким Образом, единственный источник изменения сигнала будет изменением силы электростатического поля. Так, от второй развертки, сигнал топографии свободный EFM можно получить.

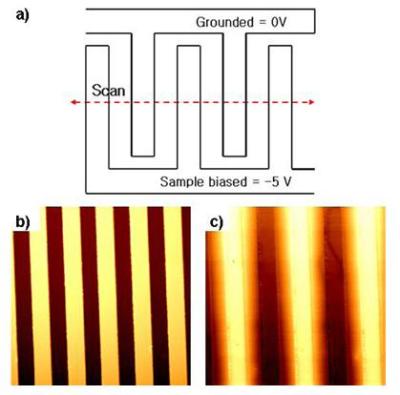

Диаграмма 4. Стандартный образец сделана из 2 микро- электродов сформированных гребнем при one зубы лежа между другим (a). Изображение Топографии (b) показывает что соседские зубы такой же высоты но изображение Участка EFM (c) показывает что соседские зубы такой же высоты отличают в поверхностном потенциале.

Источник: Системы Парка

Для больше информации на этом источнике пожалуйста посетите Системы Парка
