Extreem Gebied van Mening die - de Gedetailleerde Informatie van het Beeld van de Macro Verstrekken aan Nanoscale door Carl Zeiss

Besproken Onderwerpen

Overzicht
Behoefte aan Grote Beelden
XFOV - STAM IN SEM
Voordelen van SEM-VE

Overzicht

De Motor van de Visualisatie van SEM (SEM-VE) combineert een aftastengenerator met 16 bits en een dubbele super-bemonstert hardware van de signaalaanwinst met van de beeldverwerking en controle software voor uw elektronenmicroscoop van Zeiss. Het systeem SEM-VE laat aanwinst van beelden tot 32k x 32k pixel (één grootte van het gigapixelbeeld) toe, met blijf stilstaan tijden van 100 NS aan 100 s, regelbaar in 100 NStoename. De Beelden kunnen met acht of zestien bits van intensiteit worden bewaard. SEM-VE het „Hulpmiddel van het Mozaïek wordt“ ontworpen om grote beeldmonteringen te creëren en is hoogst geïntegreerd met SmartSEM.

Het Hulpmiddel van het Mozaïek laat de geautomatiseerde aanwinst van multi-beeldMozaïeken bij veelvoudige plaatsen op de steekproef, automatisch zich beweegt van „beeldTegel“ aan Tegel, en de plaats van het Mozaïek aan plaats toe, die autofunctions SmartSEM zoals Nadruk, Stigmation, Helderheid, enz. zonodig uitvoeren. Het eindresultaat is een „Extreem Gebied het beeldmontering van van de Mening“ die optische microscoopschaal (of zelfs van de naakte oogschaal) gebieden van uw steekproef, bij de resolutie van de nanometerschaal van SEM kan behandelen.

Gezien geschikte steekproeven, kan de onbeheerde handeling over een periode van dagen worden uitgevoerd, automatisch verwervend Terabytes van beeldgegevens aan tarieven tot 30 Gigabytes van beeldgegevens per uur. Dit staat de gebruiker toe om gegevens van een bepaald gebied bij een resolutie te verzamelen ongeveer zeven grootteordes kleiner dan het gebied. Bijvoorbeeld is het mogelijk om een 40 vierkant millimetergebied, bij 4 nanometerresolutie, binnen onder 4 dagen te verwerven.

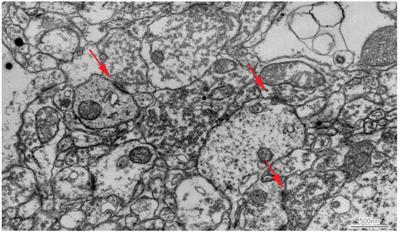

Kies 30 NM dikke sectie van muishersenen imaged met omgekeerde elektronen bij 8 kV uit gebruikend een Sigma FE-SEM van Zeiss. De Oorspronkelijke beeldresolutie was 4 NM per pixel. De Rode pijlen richten aan gebieden waar van één neuronencontacten en overdrachten informatie aan een andere.

De Extreme monteringen van het gebieds van mening beeld verbeteren het volledige begrip van structuren door gedetailleerde beeldinformatie van de macroschaal aan nanoscale te verstrekken.

Behoefte aan Grote Beelden

Waarom verwerf „UITERST GROTE“ beelden?

  • Vermindert het aantal die tegels om te verwerven, de vertraging van de stadiummotie verminderen en wat nog belangrijker is de gebiedsfractie van elk die beeld verminderen „wordt verloren om“ te overlappen. Voor een grootte van het 4 NMpixel en een 2 µm stadiumnauwkeurigheid, kan de overlapping 66% van het beeldgebied zijn bij 3k x 2k (33% nieuwe gegevens), maar slechts 6% van het beeldgebied bij 32k x 32k (94% nieuw gegevens/beeld) een 2.5 mm x 2.5 mm mozaïek bij 4 NM- resolutie zou zo beelden ~92,000 met een conventionele frame opslag, maar slechts 400 beelden wanneer het gebruiken van SEM-VE vereisen.
  • Vermindert het aantal overlapping „naden“, leidend tot minder straalschade en degradatie van de steekproef.
  • Deze factoren verminderen zeer computeringewikkeldheid - aanzienlijk gemakkelijker zich te stikken en te richten wanneer het werken met 400 beelden eerder dan 92.000. Deze vermindering van computeringewikkeldheid wordt kritieker wanneer de driedimensionele groepering van periodieke secties wordt vereist.

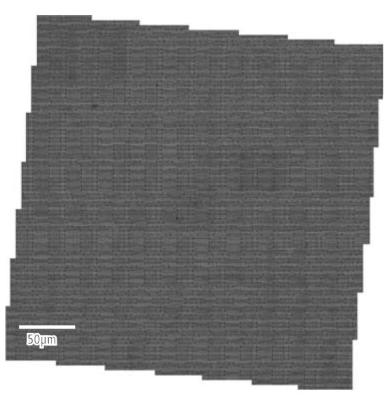

De de tegelgrenzen van het Beeld zijn verborgen.

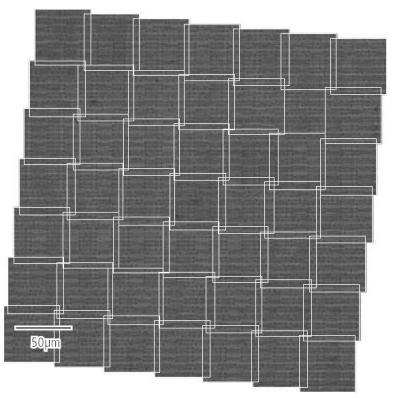

De positie van de grenzen van de beeldtegel wordt getoond (witte lijnen)

Een van de de knoopgrafiek van de 65 NMtechnologie de bewerkergeïntegreerde schakeling, gestript aan zijn siliciumsubstraat met HF zure ets.

Het mozaïek bestaat uit 49 beelden, elke die ~500 Megapixels, automatisch door de VE-Kijker in ~1/3 mm x 1/3 mmmozaïek wordt gestikt. Dit mozaïek was het verworven die schuin stappen, met aftastenomwenteling wordt gebruikt om beeldeigenschappen aan de aftastenassen te richten om het stikken voor illustratieve doeleinden te benadrukken.

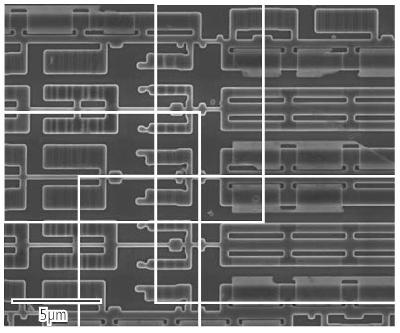

Een overdreven mening van de verbinding tussen vier tegels zoals die, met tegelgrenzen hierboven worden getoond in wit, als anders grenzen tussen tegels worden getoond is vrijwel naadloos.

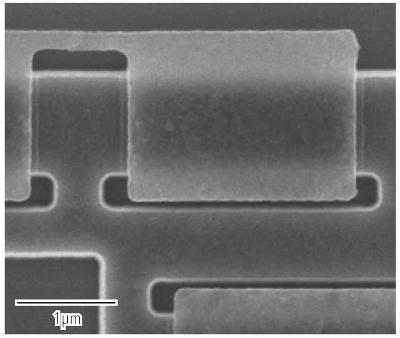

Een steekproef van het hoge resolutiedetail zichtbaar over het volledige Extreme mozaïek van het Gebied van Mening.

XFOV - STAM IN SEM

Door het Multi-mode de opsporingssysteem van de STAM te gebruiken GEMINI®, kan de informatiegrens voor SUPRA™ FE-SEM voorbij de nanometerwaaier worden uitgebreid. Een resolutie van 0.8 NM is nu gemakkelijk haalbaar en geeft extra nano schaalinformatie. De kwaliteit van het beeld met de eenheid van de STAM wordt verkregen is gelijkaardig aan beelden door een TEM met een aftastengehechtheid die worden verkregen.

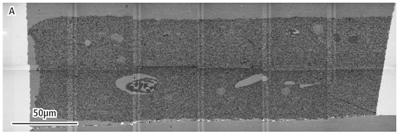

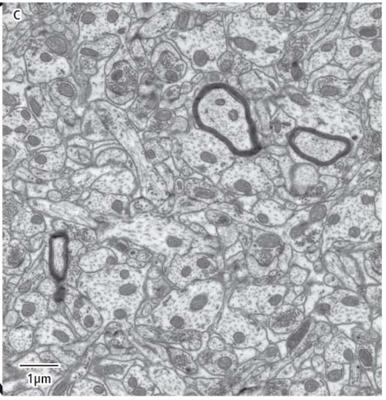

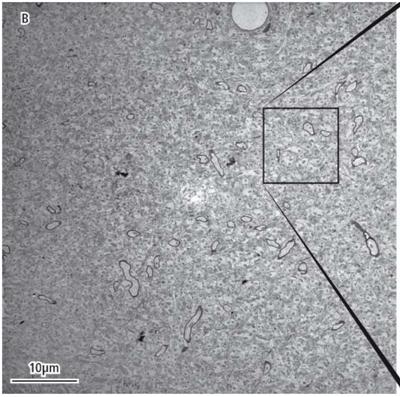

Beelden stam-in-SEM op Zeiss SUPRA™ 40 worden met SEM-VE wordt uitgerust verworven die. De Beelden tonen één enkele 45 NM dikke post-sectie bevlekte epoxy ultrasectie van doortrokken rattenzeepaardje. Een reeks beelden werd automatisch verworven van veelvoudige plaatsen op veelvoudige netten TEM. (a) het Lage beeld van het vergrotingsoverzicht van één enkele mozaïekplaats die uit 6 x 2 tegels, elke 49 µm x verworven 49 µm bestaan, gebruikend het de opsporingssysteem van de STAM GEMINI® in een SUPRA™ FE-SEM. Elke beeldtegel werd verworven bij 2 NM per pixel. (b) één enkel die SEM-in-Stam 49 µm beeld, bij 2 NM per pixel wordt verworven. Het bijvoegselvierkant illustreert de vergelijkende die grootte van een beeld TEM op een 4k x 4k camera, ook bij 2 NM per pixel wordt verworven. Het Verwerven van grotere gebieden van mening vermindert zowel vervorming als de eisen ten aanzien van beeld het stikken. (c) Detail van ongeveer 9 µm x gebied 9 µm van Image B.

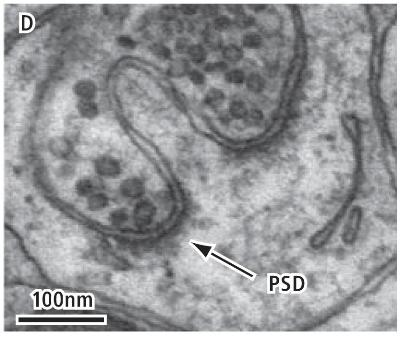

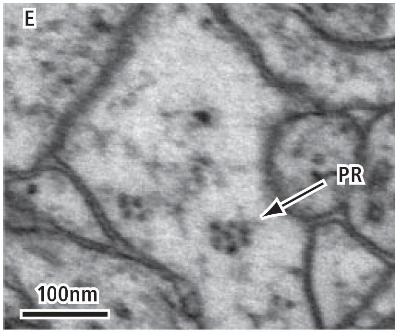

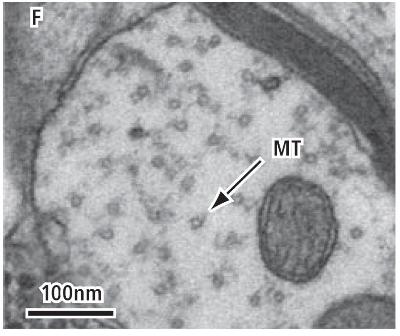

Neem die nota de beeldkwaliteit met resultaten door conventionele TEM worden verkregen vergelijkbaar is. Bij volledige resolutie, worden de zeer belangrijke organellen gemakkelijk opgelost met inbegrip van (d) post synaptische dichtheid bij synapsen, (e) polyribosomes en (f) dwars-gesegmenteerde microtubules geschikt voor het periodieke vinden en dichte wederopbouw.

Voordelen van SEM-VE

Hoe SEM-VE Helpt om Uw Problemen Op Te Lossen

  • Verwerf beelden tot 1 Gigapixel in één enkel die aftasten, van het vorige ~7 maximum van Megapixel wordt verhoogd.
  • Onophoudelijk verkiesbare aftastengrootte van 1 x 1 aan 32k x 32k pixel.
  • Onophoudelijk definieerbaar gebied van mening en pixelresolutie.
  • De tarieven van het Aftasten verkiesbaar van 100 NS to>100 s blijven stilstaan per pixel, in 100 NStoename.
  • Sparen beeldgegevens als 8 of TIF- dossiers met 16 bits.
  • De Automatisering laat zonodig onbeheerde verrichting, met automatische van het van de van van de stadiummotie, nadruk, stigmation, helderheid en contrast aanpassing toe.
  • Verwerf en stik de Mozaïeken van het hoge resolutiebeeld bij optische gebieden van mening met nanometerresolutie.
  • Omvat de VE-Kijker, een beeldkijker die wordt om de multi-gigabyteMozaïeken efficiënt te behandelen door SEM-VE worden geproduceerd gemaakt die. De VE-Kijker staat de gebruiker toe om intelligent de grote die 2D datasets te openen, te stikken te navigeren en re-terug te geven door SEM-VE worden veroorzaakt.

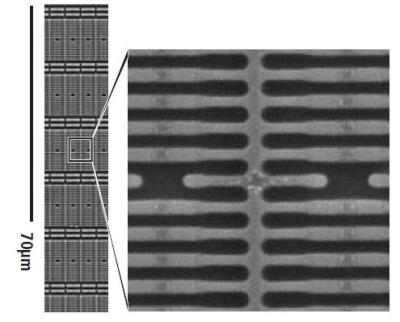

Een hoog vergrotingsuittreksel van het lange beeld.

Lang, versmalt enig beeld ongeveer 1/3 die mm x 20 µm in grootte bij 10 NM per pixelresolutie wordt verworven en 200 NS blijft stilstaan tijd. Dit beeld vergde ongeveer 15 te verwerven seconden.

SEM-VE is beschikbaar op nieuwe en momenteel geïnstalleerde instrumenten als gebiedsverbetering.

Bron: „Het extreme Gebied van ZEISS XFOV Zeiss van Mening“ door Carl Zeiss

Voor meer informatie over deze bron, te bezoeken gelieve Carl Zeiss.
