Täckte Ämnen
Om Nano Bruker
System för NANOS SPM
Med Hög Upplösning Avbilda
Pålitliga Resultat
Alla NANOS som Mäter Funktionslägen, är Tillgängliga
Applikationer
NANOS-Specifikationer
Nano Bruker ger Atom- produkter för det StyrkaMikroskop-/ScanningSondMikroskopet (AFM/SPM), som står ut från annan kommersiellt - tillgängliga system för deras robustt design och lindra-av-bruk, stunden som underhåller den högsta upplösningen. NANOSEN som mäter huvudet, som är den vår delen allra, instrumenterar, använder en unik fiber-optisk interferometer för att mäta cantileveravböjningen, som gör överenskommelsen för ställa in så, att den är inte större än ett standart forskningmikroskopmål.
Den fast basen för det kvalitets- av våra mikroskop är ett lag av den erfor forskare och iscensätter med en bakgrund av mer än 15 år i AFM-affären.
Använder du optiska metoder för ytbehandlar analys och ofta wishen för en högre förstoring - 50.000 tider eller även higher än 500.000 tider? Eller önskar du att utföra kvantitativa strukturella mätningar?
NANOSEN som mäter huvudet, är ett färdigt atom- styrkamikroskop som approximerar en det normala som, det optiska mål storleksanpassar och formar in. Skriv In den fascinerande världen av nanospheren med ditt mikroskop i blinken av en syna. NANOS-passformarna in i nosepiecen av ditt mikroskop gillar precis ett optiskt mål. Det kan anpassas till passformen alla allmänningtyper av mikroskop (Zeiss, Leica, Nikon, Olympus).
Välj Enkelt ett intressant område av ta prov med den optiska microscopymetoden som du använder redan och snurra därefter i NANOSEN för en riktaundersökning med SPMEN. Inom noterar, dig ska erhåller ett med hög upplösning avbildar som kan vidare utvärderas med vårt avbildar bearbeta programvara, den kraftiga dataanalysprogramvaran som är tillgänglig med den SCANControl C elektroniken.
NANOSEN AFM använder en interferometric avkännare, och kickexakthet placerar avkännare: resultat är exakta, kalibrerat, och kvantitativt.
.jpg)
Version för Vätskeimmersion av scanninghuvudet för NANOS AFM/SPM. NANOSEN LQD kan doppas in i en flytande och låter lämplig mätning i en Petri maträtt eller liknande. Den lämnade NANOSEN har en bildläsning att spänna av 20 µm för µm x 20, den högra NANOSEN har en bildläsning att spänna av 40 µm för µm x 40.
NANOSEN erbjuder maximum versatility. All SPM som mäter funktionslägen, kan användas, och systemet kan lätt anpassas till nya applikationer. De efter standarda mäta funktionslägena är tillgängliga: kontakta non-kontakten funktionsläget, intermittent kontaktfunktionsläge, arrangera gradvis kontrast, sätta in kontrast för magnetiskt, eller elektriska karakteriseringar (MFM/EFM), styrkamodulering (FM), sidostyrka (LFM) och Att Avläsa Ytbehandlar Potentiellt (SSPM), FördelningsMotstånd (SR), fluid förenlighet, metrologycompatible mäta huvud med avkännaren. Andra funktionslägen är tillgängliga på begäran.
NANOSEN kan vara van vid kontrollerar alla som är biologiska, eller oorganiskt ytbehandlar.
.jpg)

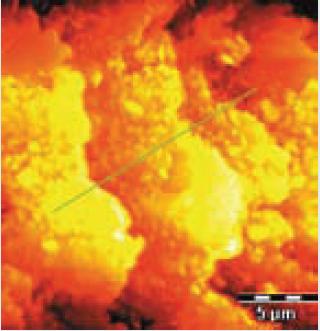

2D avbildar av ett människahår, mätt i non-kontakt funktionsläge
.jpg)
Line profilerar av ta prov i det ovannämnt avbildar
Specifikationerna av NANOS ges i bordlägga.
| Parametrar | Specifikationer |
| Bildläsningen spänner | 20 µm x 20 µm för µm x 3
40 µm x 40 µm för µm x 4
80 µm x 80 µm för µm x 6
den maskinvara linearized bildläsningen vinkar i X-Y-riktning (valfritt i Z-Riktning) |
| Stoja jämnt (Z) | kan < 0,05 nm RMS för 20 huvud för µm NANOS, vara väsentligen högre beroende av det optiska mikroskopet |
| Sidoexakthet | typisk inom 0,5%, stängt kretsa scanningen |
| Bildläsningen rusar | typ. 1 till 10 Hertz |
| Upptäcktsprincip | stojar den optiska interferometryen för fiber, jämn < 0,01 nm RMS |
| Spetsar | silikonspetsar, olika typer |
| Spetsändring | justering frigör |
| Digital matar in res. | 16 bet A/D |
| Digital tillverkad res. | 16 bet D/A |
| Tillverkad spänning | ± 165 V, med 2 µV RMS |
| Mata In kanaliserar | max. 8 samtidigt |
| Utsidan matar in | max. 3 med 16 bet upplösning |
| Image storleksanpassar | fritt valbart, från 128 till 4098 PIXEL |
| Datorinterf. | USB |
| OS | MS-WINDOWS XP®
MS-WINDOWS Vista® |
Källa Bruker AXS - AFM och SPM
För mer information på denna källa behaga besök Bruker AXS - AFM och SPM
