Ämnen som tas upp
Inledning
Unika möjligheter i Grafen Investigation
Grafen studerats av olika optiska, AFM och spektroskopi Tekniker
Ytterligare insikt i Grafen och Graphite struktur
High-Resolution Imaging för Single-Layer Grafen
Atomic-upplösning Lattice bilder av grafit
Den utrustning
Inledning
Grafen - ett lager av kolatomer ordnade i en sexkantig gitter - är den nyaste medlemmen i familjen av kol allotropes. Intresset för grafen kontinuerligt ökar bland vetenskapen samhällen. Tillämpad fysik, nya designers material och tekniker nanoteknik lockas av dess unika egenskaper som elektrisk och termisk ledningsförmåga.
Unika möjligheter i Grafen Investigation
Kombination av atomkraftsmikroskopi (AFM), ger Raman / Fluorescens / Rayleigh mikroskopi och Scanning närområdet optisk mikroskopi (SNOM) unika möjligheter till Grafen utredning. Olika AFM tekniker tillåter en att studera mekaniska, elektriska, magnetiska och till och med elastiska egenskaper Grafen flingor. Studier av lokalt arbete funktion, ledningsförmåga, kapacitans, piezoresponse och många andra ytegenskaper finns också.
Samtidigt ger Raman mikroskopi (finns samtidigt med AFM) information om flaga tjocklek, strukturell enhetlighet, förekomst av föroreningar och defekter etc. Dessutom Rayleigh bildbehandling och SNOM mäta lokala optiska egenskaper hos provet ge ytterligare information om flaga struktur. Viktigt kan de flesta av mätningarna utföras under miljökontroll: vid varierande luftfuktighet och temperatur i kontrollerad atmosfär, i flytande form och även (i vissa konfigurationer) i elektrokemiska miljön och det yttre magnetfältet.
.jpg)
.jpg)

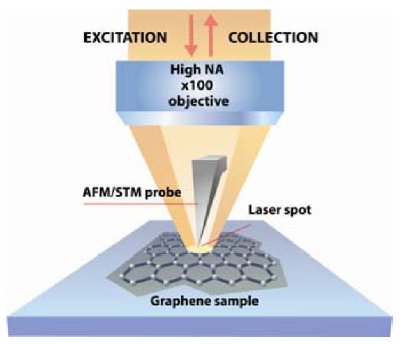

Vitt ljus bild av grafen flake med AFM spets och Raman laser
Grafen studerats av olika optiska, AFM och spektroskopi Tekniker

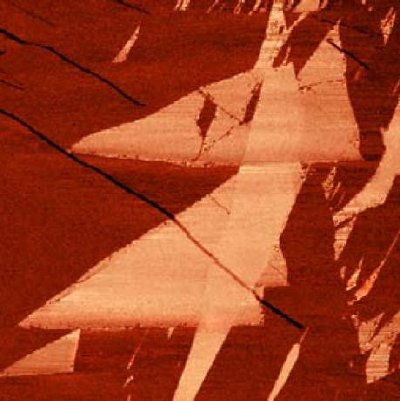

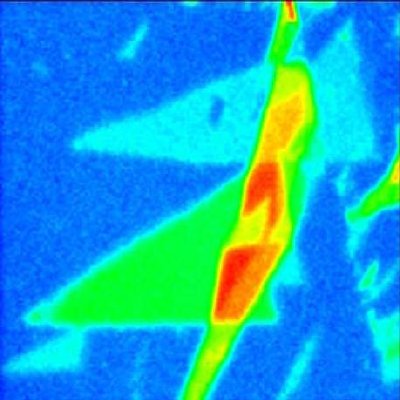

Bilderna nedan illustrerar användning av olika optiska, AFM och spektroskopi metoder för att undersöka grapnehe på Si / SiO 2 substrat. Bild med tillstånd av E. Kuznetsov, S. Timofeev, och P. Dorozhkin, NT-MDT Co
.jpg)

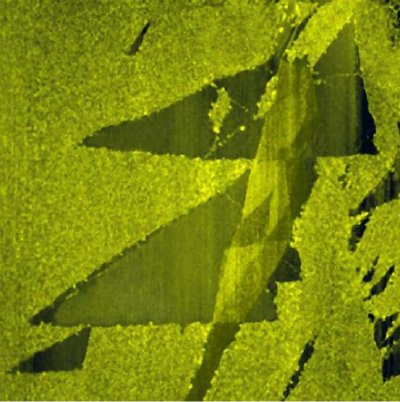

Elektrostatisk kraft mikroskopi | .jpg)
Force Modulation Mikroskopi |
.jpg)

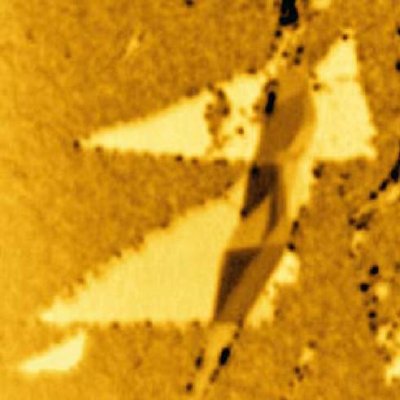

Lateral kraft mikroskopi | .jpg)
Scanning Kelvin probe mikroskopi |
.jpg)

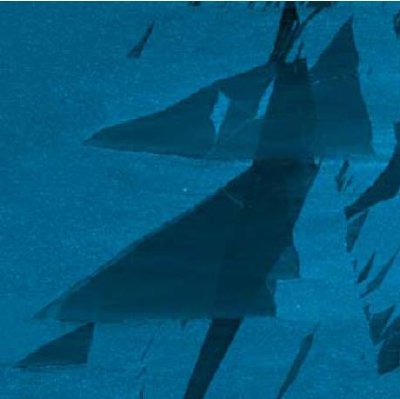

AFM topografi. Scan Storlek: 30 x 30 ìm | .jpg)

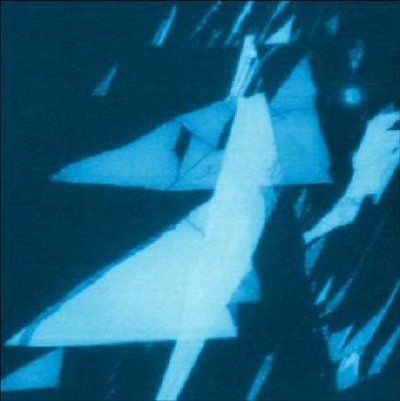

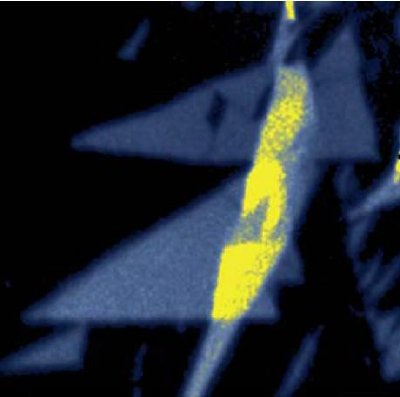

Konfokala Rayleigh Mikroskopi (473 nm laser) |
.jpg)

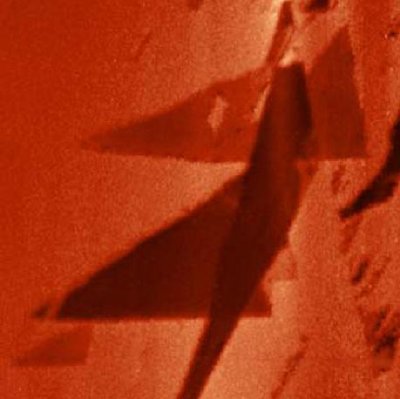

Raman Karta, Mass Center of 2D (G) Band | .jpg)
Raman Karta, G-bandet Intensity |
Ytterligare insikt i Grafen och Graphite struktur
Ytterligare insikt i Grafen och Graphite struktur kan uppnås med andra mycket teknik med hög upplösning SPM.
High-Resolution Imaging för Single-Layer Grafen

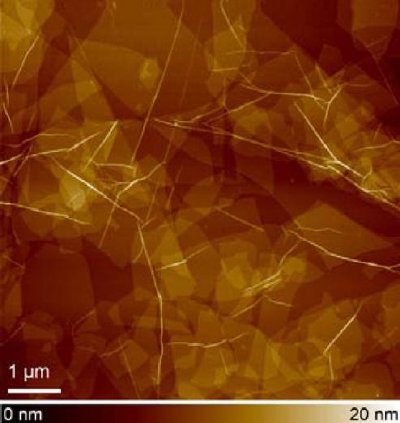

Den högupplösta bilden togs av AFM och visar en montering av ett lager, functionalized grafen ark på en yta. Några av skivorna många kvadrat mikrometer stora. Tjockleken på varje blad är mindre än 1 nm.
.jpg)
Bild med tillstånd: Dr Hannes Schniepp (The College of William & Mary, USA)
Atomic-upplösning Lattice bilder av grafit
Bilden visar en grafit (HOPG) prov som var avbildade med sveptunnelmikroskopi (STM). Den avsökning av hela bilden är mindre än 7 nm. Utmärkt atomär upplösning uppnås.
.jpg)
Bild med tillstånd: Dr Hannes Schniepp (The College of William & Mary, USA)
Den utrustning

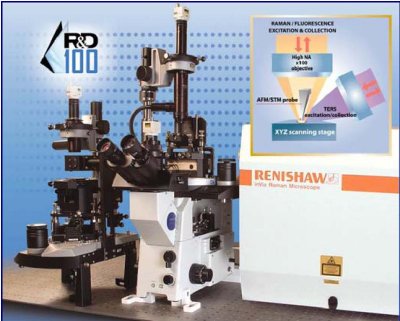

NTEGRA Spectra ger möjlighet att utföra alla mätningar med samma instrument, på samma prov under samma experiment. Det är möjligt att få AFM / Raman / Fluorescens / Rayleigh / kartor exakt från samma område under ett prov skanning. Alla AFM och spektral analys av data utförs med samma programvara.
.jpg)
Källa: NT-MDT Co
För mer information om denna källa besök NT-MDT Co
