Анализировать Органические Фотовольтайческие Материалы и Приборы используя Новые Методы Зонда Скеннирования Исследованием Убежища

Покрытые Темы

Конспект
Введение
Анализ Словотолкования Nanoscale
Врем-Resolved Микроскопия Силы Электростатического Поля (trEFM)
Эксперимент По trEFM
Фоторезистивная Атомная Микроскопия Усилия (pcAFM)
Сводка и Внешний Вид

Конспект

Органические фотоэлементы держат посыл как экономичные середины жать солнечную энергию должные к их легкости продукции и обрабатывать. Однако, эффективность таких органических фотовольтайческих (OPV) приборов в настоящее время под тем необходима для широко распространённого принятия. Эффективность OPV inextricably соединена к своему словотолкованию nanoscale. метрология Высок-Разрешения может сыграть ключевую роль в открытии и оптимизировании новых органических полупроводников в лаборатории, так же, как помогает переходу OPVs от лаборатории к массовому производству. Мы рассматриваем целесообразные вопросы связанные с применением методов микроскопии зонда скеннирования как фоторезистивная атомная микроскопия усилия и врем-resolved микроскопия силы электростатического поля которые были показаны, что будут полезны в изучении nanostructured органических фотоэлементов. Эти методы предлагают уникально проницательность в основную разнородность приборов OPV и обеспечивают основу nanoscale для понимать как словотолкование сразу влияет на деятельность OPV. Окончательно, мы обсуждаем возможности для более дополнительных улучшений в микроскопии зонда скеннирования внести вклад в развитие OPV. Все измерения и воображение обсуженные в этом примечании по применению были выполнены с Микроскопом Усилия Исследования MFP-3D-BIO™ Убежища Атомным.

Введение

Материалы OPV вытекая альтернативная технология для преобразовывать солнечний свет в электричество. OPVs потенциально очень недорог обрабатывать, сильно масштабируемо оперируя понятиями изготавливания, и совместимо с механически гибкими субстратами. В приборе OPV, semiconducting полимеры или малые органические молекулы использованы для выполнения функций собирать солнечные фотоны, преобразовывать фотоны к электрическим зарядам, и транспортировать обязанности к внешней цепи как годное к употреблению течение.

В настоящее время, интенсивн-изучать и самые высокие выполняя системы OPV те которые используют навальные бленды гетероперехода (или BHJ) как активный слой, при NREL-аттестованные эффективности преобразования силы улучшая seemingly ежемесячно, и в настоящее время стоя на 6,77%. В навальной бленде гетероперехода, материал дарителя и акцептора типично смешан в разрешении, и смесь после этого покрына на субстрате для того чтобы сформировать активный слой. Пары дарителя/акцептора могут состоять из 2 различных проспряганных полимеров, но это часто проспряганный полимер (даритель) и производный fullerene soluble (акцептор). Иллюстрация в Диаграмме 1a показывает типичное BHJ-основанное зодчество прибора OPV.

Несмотря На выдвижения последнего немногие леты, эффективности OPVs все еще под уровнем необходимы для промышленной выживаемости. Путь к улучшенной эффективности OPV кажется прямодушным и исследователя активно работают на целях как более лучший охват солнечного спектра для того чтобы увеличить течение, и портняжничанных энергетических уровнях дарителей и акцепторов для того чтобы приобрести более высокие напряжения тока открытой цепи. Однако, эти в противном случае прямодушные проблемы в синтезе материалов осложнены фактом что текстура, или словотолкование, donor бленды акцептора - которая чувствительна к точным условиям как бленда была обработана в тонкий фильм - имеют драматическое влияние на представлении OPVs. Важность словотолкования возникает от состязаясь требований нескольких микроскопических процессов. Во-первых, когда свет поглощен в органическом полупроводнике, энергия производит нейтральное quasiparticle, или экситон, вернее чем свободно переносы ионов. В большинств органических фотоэлементах, экситон типично разъединен в свободные заряды на интерфейсе между 2 различными органическими полупроводниками с различными сродствами к электрону, следовательно широко распространённая польза дарителя/акцептора смешивает. Однако, пока активному слою органического фотоэлемента нужно быть ~100-200nm толщиной для поглощения большого части из света случая, длина диффузионного смещения экситона ~10nm, и таким образом материалы дарителя и акцептора должны быть смешанны на этом выходе маштаба длины эффективный прибор.



Диаграмма 1. Схема (A) прибора типичного навального гетероперехода органического фотовольтайческого. Схематические диаграммы настроений trEFM (B) и pcAFM (C) экспириментально основанных на Системе MFP-3D-BIO™ AFM Исследования Убежища.

Анализ Словотолкования Nanoscale

Анализ этого словотолкования nanoscale требует отображать высок-разрешения пространственный активного слоя, в частности используя методы зонда скеннирования как атомная микроскопия усилия (AFM) и свои различные выдвижения. Просматривая микроскопия зонда специально полезна из-за способности к изображению на разрешениях причаливая маштабу ~10-100nm наблюдаемых доменов в общих материалах OPV. Несколько групп, например, анализировали системы OPV используя AFM, дирижируя микроскопию зонда Кельвина AFM (EFM), микроскопии силы электростатического поля, и просматривать (SKPM). Оптически изменения как близко-поле просматривая оптически микроскопию (NSOM), и прокладывать тоннель люминесценци-основанный AFM также были использованы для того чтобы зондировать словотолкование бленды OPV.

Мы недавно рассматривали обширную пользу микроскопии зонда скеннирования в поле органической электроники и определяли специфические зоны физики nanoscale которые важны к деятельности OPV. В настоящей статье, мы принимаем более практически поворот и обсуждаем экспириментально возможности и возможности связанные с 2 различными методами AFM, фоторезистивным AFM (pcAFM) и врем-resolved EFM (trEFM) которые используемая помощь понимают как словотолкование плотно сжимает представление OPV.

trEFM внеконтактный метод который использует врем-resolved измерения на слоях OPV для того чтобы проанализировать локальные изменения в photoinduced поколении, собрании, и разрядке обязанности, пока pcAFM метод контакт-режима который измеряет photocurrent сразу для того чтобы получить полезное сведение местного словотолкования и свое отношение к местный photoresponse. Вычисляйте что выставка 1B и 1c схематическая диаграмма измерительного оборудования использовала в trEFM и pcAFM. В нашей лаборатории, мы снабжали оба метода используя MFP-3D-BIO AFM Исследования Убежища соединенное к микроскопу Nikon перевернутому TE2000-U оптически и проконтролированное используя сюиту написанную в Игоре (WaveMetrics, Inc.), научную среду программирования изготовленного на заказ Кода используемую AFMs Исследования Убежища. Система установлена на оптически технологическом комплекте для того чтобы приспособить внешнюю оптику (Лаборатории Тора) и поддержана пассивным этапом изоляции вибрации (Минус Технология K). Нейтральные фильтры (ND) плотности позволяют нам отрегулировать интенсивность освещения в обоих методах. Вся система расквартирована внутри коробка переклейки с медной пеной сетки защищая и акустическ-амортизируя. Для того чтобы защитить потенциально воздух-чувствительные образцы от фотоокисления, мы используем клетку Убежища загерметизированную Исследованием жидкую. Первоначально конструировано для образцов воображения биологических под жидкостью, конструкция позволяет нагрузку чувствительных образцов в клетку в glovebox и позволяет нам выполнить измерения пока продуто с сухим азотом. Этот подход obviates потребность установить всю систему AFM/optical в glovebox.

Врем-Resolved Микроскопия Силы Электростатического Поля (trEFM)

Перед обсуждать специфические trEFM, мы сперва кратко расмотрим номинальное EFM. Более детальные описания обычного номинального EFM можно найти в другом месте. EFM форма воображения режима AC. Пока большинств пользователи AFM знакомы с больше общих видов воображения режима AC которые эксплуатируют взаимодействия фургона der Waals между подсказкой и образцом к топографии образца изображения (например «прерывистому режиму контакта AFM ") EFM использует факт что движение cantilever осцилляционное также чувствительно к более длиннорейсовым электростатическим взаимодействиям между подсказкой и образцом. В одном общем режиме воображения EFM, эти электростатические взаимодействия проконтролированы путем измерять их влияние на консольной частоте резонанса пока cantilever сделан для того чтобы вибрировать некоторое расстояние (~10nm) над поверхностью образца. Взаимодействия с поверхностью на этом расстоянии преобладаны местный градиентами силы электростатического поля, и перенос в консольную частоту резонанса пропорциональн как к местный емкостному градиенту, так и к потенциальной разнице между подсказкой и образцом. Отступлению частоты (f) можно написать как:

Здесь, C емкость, z относительная высота подсказки, Vtip напряжение тока прикладное к подсказке, и Vsample местный потенциал в образце. В типичном номинальном эксперименте по EFM, линия просмотрена в режиме AC для того чтобы записать топографию образца; подсказка после этого поднята расстояние preset (например 20nm) к за ряду кракторейсовых усилий фургона der Waals, и измерен перенос в резонирующую частоту cantilever пока напряжение тока прикладной между подсказкой и образцом.

Пока обычно EFM полезно в характеризации разнообразие статических или quasistatic процессов в органических электронных устройствах, параметров как поверхностный потенциал и емкостного терпеть неудачу градиента обеспечить сразу информацию о местной эффективности тонкопленочного фотоэлемента. Для того чтобы адресовать это ограничение, мы расширяли возможность EFM для того чтобы позволить изучение врем-зависимых явлений на масштабах времени sub-мс используя trEFM. С trEFM, мы можем измерить переходное поведение в градиенте силы электростатического поля. Специфически, в нашей присутствующей вставке, мы контролируем timedependent отступление частоты в Уровнении 1 которое может привести к, на пример, от быстрого накопления photogenerated обязанности в фотоэлементе после освещения, или быструю кинетику запутывания и detrapping переносов ионов на масштабах времени sub-мс.

Эксперимент По trEFM

Диаграмма 2a показывает деятельность эксперимента по trEFM к обязанности photogenerated измерением. В темноте, сляб полупроводника главным образом истощен переносов ионов. Образец после этого загоран с световым импульсом и photoexcitation материала OPV производит переносы ионов. Должно к подводимому напряжению на подсказке (в наших экспериментах типично 5-10V), эти photogenerated переносы ионов проникают к противоположным сторонам активного слоя. Приводя к накопление обязанности изменяет градиент емкости и силы электростатического поля, в свою очередь причиняя отступление частоты резонанса согласно Уровнению 1. непрерывно измерять ƒ с разрешающей способностью по времени ~100µs, мы могл записать поручая кривый и определить местную скорость зарядки в материале (Диаграмме 2b). Пока способность изучить динамические процессы очевидное преимущество trEFM, мы находили что другое значительно преимущество trEFM что оно кажется, что будет более менее чувствительно к загрязнению подсказки чем обычные EFM или SKPM. Мы приписываем эту добавленную робастность к факту что trEFM измеряет темп изменения вернее чем абсолютная величина и поэтому более менее чувствительны к загрязнению и следовательно более repeatable и более робастный метод.

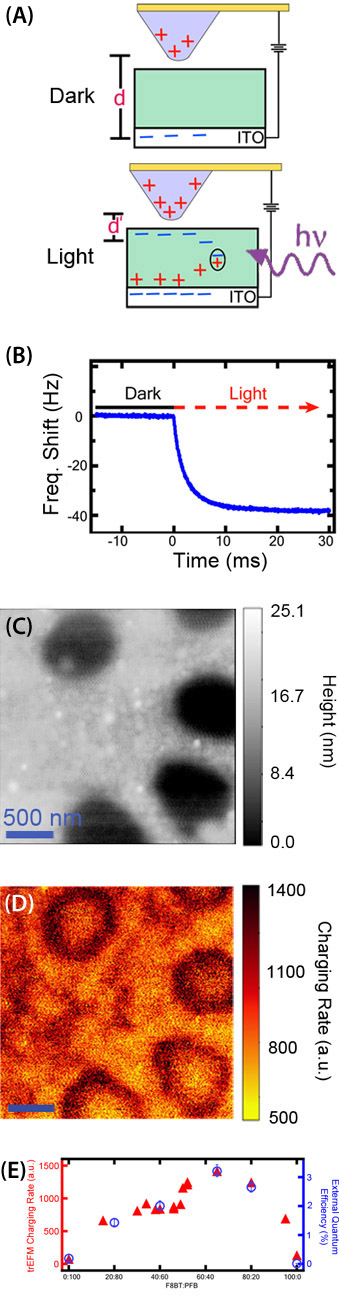

Диаграмма 2. (A) Схематическое живописание как photogenerated переносы ионов причиняют увеличение в емкостном градиенте и изменении в поверхностном потенциале и таким образом перенос в частоте резонанса. Темп изменения времени в этом переносе что измерено trEFM. (B) Репрезентивный график отступления частоты резонанса против времени следовать photoexcitation. На мс времени t=0, СИД повернуто дальше, причиняя экспоненциальное уменьшение в отступлении частоты. Путем находить константа времени этого спада мы можем извлечь относительную скорость зарядки. (C) Изображение Топографии и скорости зарядки (D) для такой же зоны PFB: Образец F8BT, растворенный в ксилолах с составом 1:1. (E) Пространственн-Усредненные скорости зарядки в фильмах с различным PFB: Коэффициенты F8BT количественно последовательны при тенденция показанная измерениями EQE.

В наших экспериментах мы часто используем коммерчески Pt-Покрынные cantilevers (как Датчики ElectricTap-300G Бюджети) с ~ 40N/m весны постоянн k и ~ 300kHz f частоты резонанса. Мы photoexcite образец с освещением пульсируем от СИД работая в разных длинах волн в зависимости от свойств абсорбциы образца. Для наших изучений полимеров polyfluorene, мы типично используем СИД 405nm (LEDtronics L200CUV405-8D16). trEFM чувствительно достаточно что освещение СИД низк-интенсивности, соответствующее к Солнцю 1 или, достаточно для того чтобы произвести полезный сигнал. Амортизацию интенсивности света используя различные фильтры ND можно использовать для того чтобы отрегулировать полное поручая время так, что она будет длиной достаточно быть разрешенным чисто, но быстро достаточно сделать повторенные измерения tractable.

Для того чтобы произвести изображение, мы пульсируем СИД на каждое положение на образце и после этого записываем приводя к отступление частоты как функция времени, приводящ к в графиках как то в Диаграмме 2b. Функция экспоненциального уменьшения после этого приспособлена к спаду отступления частоты, а эта константа распада относит к photocurrent мы желает измерить. Мы повторяем этот процесс для каждого пиксела для того чтобы произвести одновременные изображения скорости зарядки и топографии. Потому Что способ наддува относительно быстрый, изображение trEFM 256 x 256 разрешений требует около 20 минут для того чтобы приобрести, которое соответствовал к стандартным методам SKPM. Способность записать консольное движение с более быстрой разрешающей способностью по времени, которая должна быть возможна с новым поколением оборудования AFM, позволила бы пользе световых импульсов более высокой интенсивности и сделала бы воображение даже более быстрым.

Как один пример возможностей этого метода, мы использовали trEFM для того чтобы исследовать photoinduced поручая поведение в блендах allpolymer OPV, в этот случай поли (9,9' - dioctylfluorene-co-benzothiadiazole) (F8BT) и поли (9,9' - dioctylfluorene-co-bis-N, фенилен-диамин) N'-phenyl-1,3- (PFB). Мы выбрали PFB: F8BT смешивает как модельная система из-за широкой словесности обсуждая влияния словотолкования обрабатывать и бленды на их представлении. Путем сравнивать топографию (Диаграмму 2c) с изображением скорости зарядки (Диаграммой 2d), мы можем проанализировать отношение между поручая поведением и местный PFB: Состав фильма F8BT. Мы подтверждали общее назначение trEFM как аналитически метод путем показывать что пространственн-усредненная местная скорость зарядки и измеренная внешняя эффективность суммы (EQE) сопоставлены для широкого диапазона коэффициентов бленды (Диаграммы 2e). Это exciting результат - с только одиночным фактором тарировки, изображение trEFM бленды полимера можно использовать точно для того чтобы предсказать эффективность фотоэлемента полимера который будет изготовлен от определенного фильма. Можно представить использовать такой метод оба для того чтобы экранировать новые материалы в лаборатории, или как быстрая диагностика проверки качества в производственном объекте. Дополнительно, мы замечаем что возможно использовать trEFM для того чтобы контролировать другие количества интереса, как пространственн-сопоставленное запутывание обязанности и detrapping.

Для того чтобы калибровать общее назначение trEFM в анализировать такие материалы, необходимо определить пределы пространственного и разрешающей способности по времени. Мы оцениваем пространственное разрешение используя данные в Диаграмме 3a, где PFB: Бленда F8BT частично извлекается для того чтобы подвергнуть действию основной субстрат (окись олова индия, ITO) и приобретенное изображение скорости зарядки. В Виду Того Что photoinduced поручать не осуществляет на чуть-чуть ITO, мы можем оценить боковое разрешение путем определять пункт где поручать уменьшает через интерфейс полимера-ITO. Скорость зарядки на интерфейсе половина то над полимером. Приблизительно 90nm далеко от интерфейса, скорость зарядки 80% из нормального значения; это подразумевает боковое разрешение на заказе ~100nm достижимо используя trEFM. Соответствуя изображение скорости зарядки и линейный раздел показанные в графике также показаны. Путем прикладывать ИМПы ульс напряжения тока к металлическому субстрату, мы можем также определить разрешающую способность по времени нашего настоящего прибора. В Диаграмме 3b, мы прикладываем ИМПы ульс напряжения тока отделенные 100µs и 50µs. На 100µs мы можем ясно наблюдать определенными ИМПами ульс, но на 50µs предел разрешающей способности по времени настроения приводит к в перекрытии сигналов, этом последовательн с нашими скоростями зарядки опыта разрешать на фактических фильмах полимера. Основано на таких данных, мы требуем что trEFM имеет пространственное/разрешающую способность по времени ~100nm/~100µs, соответственно. Улучшения в разрешающей способности по времени за настоящим пределом 100µs не только позволили бы нам к изображению более быстрому и более лучше изучили бы местную динамику несущей (запутывание, переход, detrapping) на более коротких масштабах времени, но он также включил бы изучение более сильно выполняя полимера: fullerene смешивает без значительно амортизации ИМПа ульс насоса СИД (который может причинить дополнительные экспириментально усложнения).

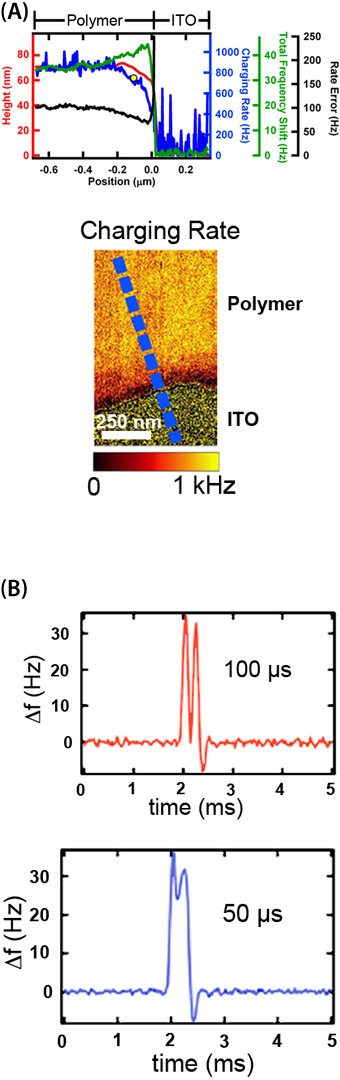

Диаграмма 3. Линия (A) следы высоты, скорости зарядки, величины отступления частоты, и ошибки скорости зарядки подходящей на интерфейсе полимера ITO. Данные были приняты вдоль области показанной в соответствуя изображении скорости зарядки (правом). Скорость зарядки уменьшает до 80% типичное значение приблизительно 90nm скорости зарядки полимера от интерфейса полимера-ITO, как показано желтым кругом. (B) Врем-Resolved ИМПы ульс напряжения тока на ITO пробуют, отделено 100µs (вышл) и 50µs (правым). На данные 100µs показано разрешающую способность по времени trEFM; ИМПы ульс 50µs-separated не могут быть ясн-resolved настоящим измерительным оборудованием.

Фоторезистивная Атомная Микроскопия Усилия (pcAFM)

Макроскопическая характеризация параметров прибора как напряжение тока открытой цепи, течение короткого замыкания и фактор заполнения обеспечивают информацию о общем представлении прибора; однако, на микроскопическом уровне, может быть трудно объяснить как эти параметры повлияны на различными обрабатывая условиями и смешивают словотолкования без сразу измерений которые могут сопоставить местные электронные свойства фильма с местный структурными характеристиками. Таким Образом, в дополнение к trEFM, мы использовали фоторезистивный AFM (pcAFM) как комплементарный инструмент для микроскопической характеризации несродных фильмов OPV. Родственник проводного AFM (cAFM), pcAFM записывает местные photocurrents сразу в режиме контакта, существенно путем использование металлизированного зонда AFM как верхний контакт для того чтобы сформировать фотоэлемент nanoscale. В pcAFM, мы типично используем сфокусированное освещение лазера к photoexcite образец. Малая зона собрания водит к малое photocurrent, и даже высокомарочные приборы с внешними эффективностями суммы над 50%, мы считаем ее полезным использовать освещение высок-интенсивности для того чтобы улучшить сигнал зашуметь. На пример, зеленый лазер (Кристаллический Лазер GCL-005L, 5mW, 532nm, видит Диаграмму 1c) сфокусирован к огибани-лимитированному пятну на образце и выровнян с подсказкой; после амортизации, интенсивность лазера, и поэтому предпологаемое повреждение образца, соответствовал часто к интенсивноств confocal экспериментах по микроскопии на биологических образцах. Мы также используем голубые и красные лазеры как требовалось для того чтобы соответствовать спектру поглощения будучи изучанными материала. Контактируйте подсказки AFM с покрытием металла общим, обычно Au (~ 0.2N/m Датчиков, ContE-GB, k Бюджети), используйте для измерения. Малое setpoint значение использовано для того чтобы уменьшить разрушение слоя полимера пока также для того чтобы держать электропроводящее покрытие свободным от загрязнения поверхности. Возможно одна из значительно практически возможностей к использованию pcAFM получает хорошее электрическое изображение без причинять значительно повреждение к образцу. Терпение, и готовность пожертвовать много cantilevers AFM от имени науки часто необходимы.

С pcAFM, photocurrent измеренное на, котор дали положении отражает поколение местной обязанности свойства. На 0 V, это течение представляет течение короткого замыкания; также возможно записать местные кривые IV на каждый этап путем менять напряжение тока. Мы выполняли pcAFM на слоях типичного fullerene полимера активных как поли (2-methoxy-5- (3', 7' - dimethyloctyl-oxy) - vinylene 1,4-phenylene) (MDMO-PPV) или поли (3-hexylthiophene) (P3HT) смешано с эстером производного fullerene (6,6) - фениловым C61-butyric кисловочным метиловым (PCBM). Мы наблюдали микроскопической разнородностью как в топографии, так и в коротком замыкании photocurrent, даже в самых эффективных фотоэлементах MDMO-PPV/PCBM. Изменение в photocurrent в в противном случае топографически подобных областях подразумевает различные близповерхностные составы. Более недавно, мы использовали более дальнейшие измерения pcAFM на P3HT: Образцы PCBM с различными обрабатывая условиями для того чтобы изучить основной морфологический вклад к изменениям в представлении прибора. Обжигать депозированный фильм общий обрабатывая шаг для того чтобы улучшить эффективность прибора. Используя pcAFM, мы могли сразу наблюдать отношением между photocurrent распределением и отжигом, namely увеличением как в среднем, так и в пиковом photocurrent с увеличенной продолжительностью отжига. Например, в Диаграмме 4a и 4b мы показываем короткое замыкание топографии и соответствовать photocurrent для P3HT: Фильм PCBM обожженный на 10 минут. Как с MDMO-PPV: Образцы PCBM, локальные изменения в photocurrent очевидны в пределах топографически featureless областей.

Как с trEFM, мы можем определить количественное отношение между данными по pcAFM настоящими в характеризовать эффективность OPV путем сопоставлять пространственн-усредненное photocurrent в данных по pcAFM с измерениями EQE на таких же материалах. Как можно видеть в Диаграмме 4c, photocurrent измерения выведенные через pcAFM следовать такой же качественной тенденцией как эффективности полученные от макроскопических приборов. Этот результат предлагает что pcAFM может зондировать микроскопические опоры макроскопического представления прибора. Приобретенные данные по pcAFM могут после этого быть полезны для того чтобы извлечь электрон и дырочный ток и удобоподвижность от приборов OPV и смогли даже быть использованы по мере того как инструмент для того чтобы выбрать оптимальные бленды и обрабатывая условия. Однако, важно подчеркнуть что пока качественные тенденции между данными по pcAFM и EQE вообще в хорошем соответствии, мы часто находим количественные разницы между местный средними pcAFM и навальными свойствами прибора. Дали Это полностью удивительно, котор что мы используем высокие подсказки рабочей функции (Au, Pt) и что ожидано, что играют влияния контакта некоторую роль в настоящем извлечении. Деиствительно, оно для этой причины что мы верим данные по pcAFM вообще сопоставляет более лучше с макроскопическим представлением для фикчированного коэффициента бленды чем оно делает через широкий диапазон donor/концентрации акцептора, и важность workfunction подсказки и любого связанного барьера извлечения впрыски должна всегда быть сдержана в разуме анализируя данные по pcAFM.

Сводка и Внешний Вид

Словотолкование BHJ на котором OPVs полагается весьма сложно. Смешивать дарителя и акцептора электрона в общем разрешении, следовать покрытием закрутки, производит словотолкование которое имеет характеристики на разнообразие маштабах длины. Эти характеристики в свою очередь влияют на способность прибора разделить экситоны и способность приводя к обязанностей проводить трассу через фильм к выступала в качестве полезное photocurrent. В результате, представление OPVs по существу местное свойство. Измерения на навальных приборах которые несколько mm2 в зоне неявно включат много усреднять свойств прибора и много из местной микроскопической детали затем будут потеряны.

Методы мы описывали здесь выдвижения к измерению дирижировать-AFM сделанному с Исследованием MFP-3D-BIO Убежища. Эти в свою очередь позволяли пользе сделать измерения свойств BHJs всех словотолкования, электрических и оптически на nanoscale, и, критически, на такой же зоне прибора. В результате мы могл сделать значительно шаг вперед в нашем вникании как даже, котор хорошо-характеризуют системы OPV работают оперируя понятиями местного словотолкования.

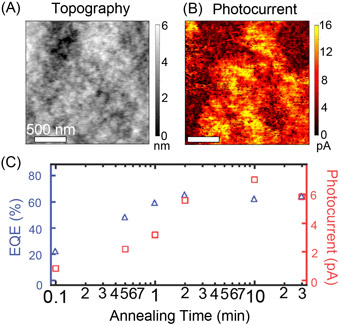

Диаграмма 4. Микроскопические разнородность в топографии (A) и (B) photocurrent на P3HT/PCBM смешивает. развертка 2µm. (C) Корреляция между пространственн-усредненное photocurrent измеренным через pcAFM и измерения EQE для бленд P3HT/PCBM обожженных для различных отрезков времени снова показывают что данные по pcAFM качественно последовательны с предпологаемым представлением прибора.

Оно кажется что много комнаты для более дальнеишего выдвижения. Например улучшения в разрешающей способности по времени в trEFM за настоящим пределом 100µs, например используя оборудование более нового поколения с более высокой шириной полосы частот, смогли раскрыть вверх по более новым врем-resolved экспериментам на различных системах как полимер: приборы fullerene так же, как улучшают объём метода. Соединяя обширное освещение спектра с настроениями pcAFM и trEFM о также прибавлять на спектральный анализ электронно-оптический поведения. Более Дополнительная работа pcAFM в настоящее время в процессе в нескольких групп используя более низкие подсказки рабочей функции для того чтобы во избежание некоторые из ограничений обсуженных выше и возможно для того чтобы достигнуть более лучшего количественного согласования между EQE и пространственн-усреднила photocurrent на различных приборах коэффициента бленды дарителя/акцептора.

Пока методы здесь в контексте словотолкования OPV, оно должно быть усилено что они может также быть полезно в других photoactive технологиях. Например, полупроводниковая краска сенсибилизировала фотоэлементы или ожидано, что показывают составные photocatalysts местную разнородность которая в конечном счете плотно сжала бы электрическое представление. trEFM и pcAFM поэтому обеспечивают идеально инструменты для характеризовать эти системы.

Источник: «Новые Методы Зонда Скеннирования для Анализировать Органические Фотовольтайческие Материалы и Приборы» Rajiv Giridharagopal, Guozheng Shao, Рощами Криса, и Дэвидом S. Имбирем, Отделом Химии, Университета Вашингтона

Эта информация найденный, расмотрена и приспособлена от материалов обеспеченных Исследованием Убежища.

Для больше информации на этом источнике пожалуйста посетите Исследование Убежища
