- 정립 Nanoparticles Micromeritics의 Nanomaterials의 입자 크기 결정

커버되는 토픽

배경
사례 연구
개요

배경

nanoparticles에 있는 관심사는 최근에는 일관되고 그리고 급속하게 상승했습니다, 그러나 1개의 문제는 남아 있었습니다; 이 물자의 규모를 결정하는 "최고" 쪽은 무엇 입니까? 즉 나의 nano 물자의 입자 크기는 무엇입니까? 이 연구 결과에서는, 우리는 무슨 실행 가능 선택권이 물자의 이 모형을 측정하게 유효했던 조사하고 싶었습니다. 상업적으로 이용 가능한 몇몇 기술이 있습니다, 그러나 우리는 동적인 가벼운 뿌리고는, 현미경 검사법 (SEM (DLS) 또는 TEM), 그리고 마지막으로 내기 표면 측정에서 평균 입자 크기의 계산을서만 보는 것을 선택합니다.

사례 연구

nanoparticles의 견본은 다양한 기업에서 선택되고 니켈, 탄소의, 티타늄 디디뮴 규화물 (TiSi), 및 탄탈2로 단순히 확인되었습니다. 견본은 내기 표면을 산출한 Micromeritics TriStar 3000 가스 흡착 계기를 사용하여 분석되었습니다. 이것에서, 평균 입자 직경은 개별적인 물자의 산출한 거만한 nonporous 둥근 입자 그리고 이론적인 조밀도이었습니다. 전체 유도를 통해 가기 없이, 나노미터에 있는 평균 입자 직경 산출을 위한 방정식은 6000/의 (m /g에 있는 내기 표면2 ) x (g/cm에 있는 조밀도)3입니다. 내기 표면 및 평균 입자 크기 결과는 아래에 테이블에서 있습니다.

이 견본은 TEM에 의해 입자 크기 분석을 위해 MVA 과학적인 고문에게 제출되었습니다. 견본은 또한 DLS 계기의 각종 제조자에 보내졌습니다. 에너지로 변화된 결과는 이 견본을 이산하기 위하여 적용했습니다. 아래에 보여진 결과는 분석 이전에 적어도 2 시간 동안 초음파 처리 후에 장악되었습니다.

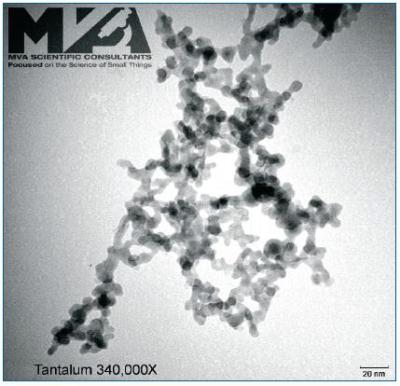

탄탈

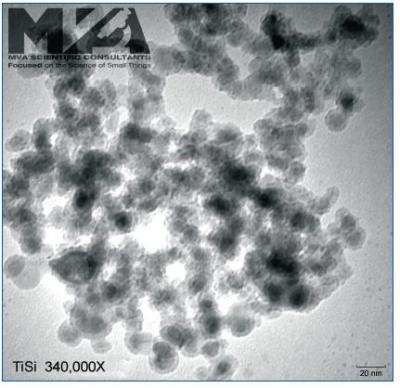

TiSi2

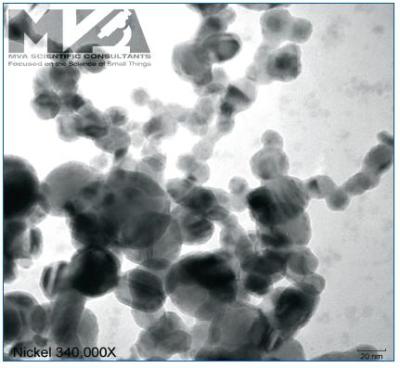

니켈

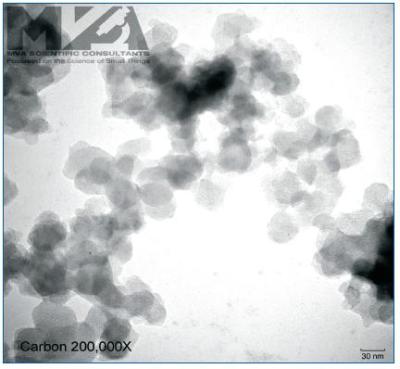

탄소

위 심상은 전송 전자 현미경 검사법 기술 (TEM)를 사용하여 분석에서 결과입니다.

테이블은 아래에 각 기술에서 장악된 결과를 요약합니다.

견본 묘사 내기 S.A. (m/g)2 (Micromeritics 분석적인 서비스) 산출된 Avg. 내기에서 입자 크기 양에 의하여 비열한 입자 크기 직경은 TEM (MVA 과학적인 고문)를 사용하는 측정했습니다 DLS에 의하여 비열한 입자 크기
탄탈 89.73 8 nm 6.8 nm 316 nm
TiSi2 97.25 19 nm 12.6 nm 157 nm
니켈 26.3 35 nm 23.6 nm 1.3 마이크로미터
탄소 62.05 45 nm 31 nm 유효하지 않음

개요

nanoparticles가 건조한 분말 양식에서 형성하면 이 연구 결과에서 이용된 물자와 같은 골재를 존재하는 경우에 적당한 1 차적인 입자 크기는 측정한 내기 표면을 사용하여 TEM를 사용해서 또는 평균 입자 직경을 산출해서 장악될 수 있습니다. 내기 표면에서 산출된 가치와 TEM 결과 사이에서 관찰된 다름이 골재를 형성하는 1 차적인 입자 분실된 때문이 소량의 표면 때문이 지적하는 것이 중요합니다.

총계 입자 크기가 선호되는 경우에, 현미경 검사법 또는 가벼운 뿌리 방법, 동 적이고 정체되는 가벼운 뿌리기의 조합은, 적합할지도 모릅니다. 순전히 에너지는 시험된 총계 nanoparticle 물자를, 1 차적인 입자 크기가 DLS 기술을 사용하여 획득 가능하지 않던 그것 이산할 것을 요구됩니다.

입자가 안정되어 있는 해결책에서 중단되고 골재를, 형성하지 않는 경우에 TEM 또는 동적인 가벼운 뿌리 방법은 좋은 1 차적인 입자 크기 정보를 제공할 것입니다.

Micromeritics Instrument Corporation

근원: Micromeritics Instrument Corporation.

이 근원에 추가 정보를 위해 Micromeritics Instrument Corporation을 방문하십시오.

Date Added: Jul 2, 2010 | Updated: Sep 11, 2013

Last Update: 11. September 2013 07:34

Ask A Question

Do you have a question you'd like to ask regarding this article?

Leave your feedback
Submit
