Nano XY och PI nano XYZ för PI - Resa Long och Profilera Low Piezo Nanopositioning System för MicroscopyApplikationer av Physik Instrumente

Täckte Ämnen

Bakgrund
PInano™ 1x3 XYZ & XY Piezo Arrangerar System
     Låg-Profilera, Låg-Kosta, Nanopositioning System för Toppen-Upplösning Microscopy
     Resa Long, Profilera Low, Optimerat för Microscopy
     kosta - den effektiva Designen, KickKapacitet
     Funktionsduglig Princip/Pålitlighet
Beslag P545.xR7
Valfri Kick-Stabilitet Arrangerar det Manuella Mikroskopet som Basen för Piezo Arrangerar

Bakgrund

PI har git världen klassificerar lösningar för bransch, OEM och forskning för flera årtionden. PI (Physik Instrumente) L.P., är U.S.-funktionen av Physik Instrumente (PI) GmbH & Co. KG.

PI-familjen av företag använder mer än 350 folk bred värld -. PI är den bekant alltigenom dentech världen för dess ledarskap i designen, och tillverkning av Nanometer-Jämnt Vinkar Kontrollerar Produkter, Piezo Keramik och NanoActuators, Hexapod System för Positionering 6DOF och MikroRobotar.

PInano™ 1x3 XYZ & XY Piezo Arrangerar System

Låg-Profilera, Låg-Kosta, Nanopositioning System för Toppen-Upplösning Microscopy

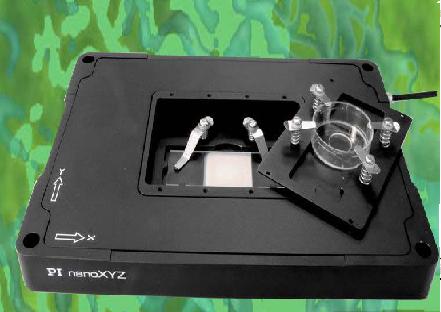

Figurera 1. Den PInano™ serien som nanopositioning, arrangerar särdrag som ett mycket lågt profilerar av en mm 20 (0,8"), en stor öppning för” glidbanor 1x3 och levererar högt exakt vinkar med under-nanometer upplösning i upp till 3 yxor. Glidbana/valfria petri maträtthållare.

Några nyckel- aspekter av apparaten är:

  • Lowen Profilerar för Lätt Integration: en mm 20 (0,8")
  • Stor Öppning för " Glidbanor 1x3. Tillgängliga Tillbehör & Hållare
  • All DelSvart som Anodiseras för Minimum Reflexioner
  • Standarda 200ìm Reser Spänner, Spänner Longer Tillgängligt
  • Längst Livstid med Piezo Teknologi för Ägare PICMA®
  • kosta - effektivt Låg-Kosta tack vare Piezoresistive Avkännare
  • Kompatibelt med att Leda Avbilda FörvärvProgramvara Paketerar
  • Stängd-Kretsa Kontrollerar för KickRepeatability och Exakthet
  • Millisekunden Kliver Time, ideal för Toppen-Upplösning Microscopy
  • Tagit Paus Ta Prov Hållare för Maximerat Nytto-



Resa Long, Profilera Low, Optimerat för Microscopy

Den XY nya PInano™en och PInano™ XYZ låg-profilerar piezo scanning arrangerar optimeras för lätt integration in i kickupplösningsmikroskop. De presenterar ett mycket lågt profilerar av 0,8" (en mm 20), en stor öppning och reser long spänner av upp till 200 x 200 x 200 som ìm med subnanometer stängd-kretsar upplösning - ideal för framkantmicroscopy och avbildaapplikationer.

Längst livstid garanteras av de inbyggda ceramicencapsulated piezo utlösarna för PICMA®. Tack vare ger motståndet för markant högre fuktighet, den patenterade PICMA®-designen upp till 10 tider längre liv än konventionella piezo utlösare.

kosta - den effektiva Designen, KickKapacitet

Arrangerar den piezo positioneringen för den PInano™ serien planläggs att ge kickkapacitet på minimien kostar. För högt stabilt stängt kretsa funktionen, appliceras piezoresistive avkännare direkt till flyttningen strukturerar och mäter exakt förskjutningen av arrangeraplattformen.

Den very kickkänsligheten av dessa avkännare ger optimal placerar stabilitets- och responsiveness- såväl som under-nanometer upplösning. En privat servokontrollant förbättrar markant vinkalinjäriteterna som jämförs till konventionella piezoresistive avkännarekontrollanter.

Funktionsduglig Princip/Pålitlighet

Flexures som optimeras med Finite BeståndsdelAnalys, (FEA) används för att vägleda den PInano™ serien arrangerar. FEA-tekniker ger designen den högsta möjlighetstyvheten in, och perpendicularen till, riktningen av vinkar, och att minimera linjär och vinkelformig runout. Flexures låter kick-precision vinkar extremt, ingen materia, hur minimala, som de är fullständigt fria av lek och friktion.

Devinnande piezo dreven för PICMA® är mer robustt än konventionella piezo utlösare och att presentera överlägsen livstid och kapacitet i både dynamiska och statisk elektricitetapplikationer. Därför Att vägledning, utlösare och avkännare är all underhåll-fria, uppnår dessa nanopositioning system utstående jämnar av pålitlighet.

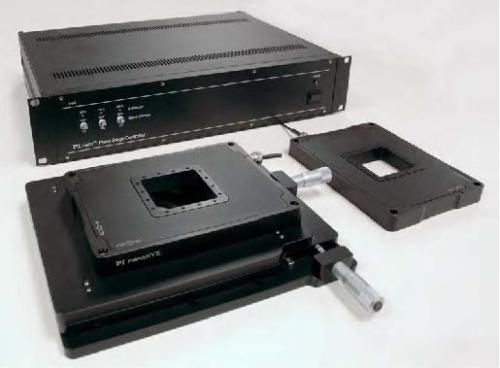

Figurera 2. Bakgrund: Den piezo kontrollanten är inklusive och kommer med en 24 bet upplösningsUSB-port, såväl som Ethernetet, RS-232 och en motsvarighet har kontakt.
Förgrund: Den valfria Men-545 som manuella XY arrangerar, ger en stabil plattform för den piezo PInano™en arrangerar. Piezo R2 arrangerar visade versioner (öppning för en mm 60x60).

Modellera XY PInano PInano XYZ Enheter Tolerans
Aktivyxor X Y X Y, Z
Vinka och positioneringen
Inbyggd avkännare Piezoresistive Piezoresistive
Stängd-Kretsa reser 200 x 200 200 x 200 x 200 ìm
*Resolution <1 <1 nm typ.
Linjäriteter +/- 0,1 +/- 0,1 % typ.
Repeatability <5 <5 nm typ.
Mekanisk rekvisita
Push-/handtagstyrkakapacitet vinkar in riktning 100/30 100/30 N Max.
Max. last 500 500 G Max.
Kör rekvisita
Keramisk typ PICMA® P-885 PICMA® P-885
Elektrisk kapacitens per axel 6 6 (X, Y), 12 (Z) ìF ±20%
Diverse
Den Rekommenderade fungeringstemperaturen spänner 20 till 30 20 till 30 °C
Materiellt Aluminium Aluminium
Samlas 1 1,2 kg ±5%
Kabellängd 1,7 1,7 M en mm ±10
Avkännare/spänningsanslutning Under-D25 Under-D25 ìF ±20%

*Resolutionen av PI Piezo Nanopositioners begränsas inte av friktion eller stiction. Givna Value är stojar motsvarigheten vinkar mätt med interferometeren.

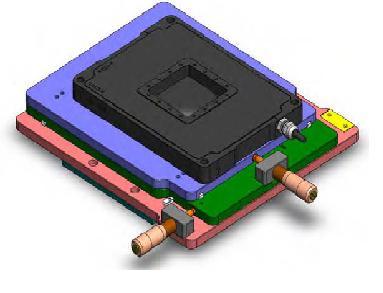

Figurera 3. Det piezo Pet 545 arrangerar kan monteras på den valfria Men-545 som manuella XY arrangerar. Denna kick-stabilitet arrangerar rekommenderas som en bas för det piezo arrangerar, när speciellt den högst kliva-och högryggad träsoffakapaciteten krävs. Den är tillgänglig för Olympus, Nikon, Zeiss och Leica mikroskop och kan också förbättras med motorized mikrometrar.

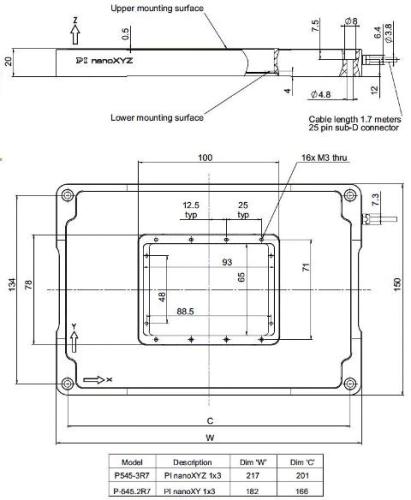

Beslag P545.xR7

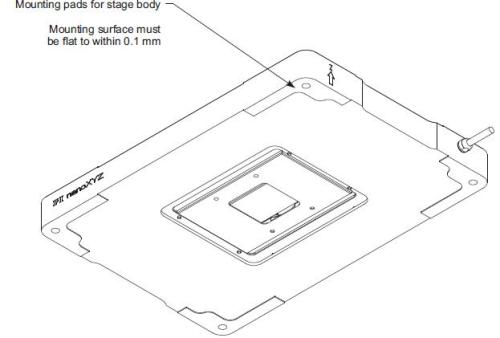

P-545 Stages har två som beslag ytbehandlar. Det primärt ytbehandlar är på det bästa av arrangera och sticker fram från 0,5 en mm från förkroppsliga av arrangera.

Ett sekundärt beslag ytbehandlar ges på bottnen av arrangera. Detta ytbehandlar låter beslag närmare bottnen ytbehandlar av arrangera förkroppsligar, som kan vara användbar i några applikationer, liksom microscopy.

Det planar dimensionerar, och beslag spela golfboll i hål mönstrar är identiskt.

Valfri Kick-Stabilitet Arrangerar det Manuella Mikroskopet som Basen för Piezo Arrangerar

PI har planlagt Pen-545 arrangerar lätt för att integreras till reklamfilmmikroskop till och med bruket av Men-545 arrangerar. M-545 arrangerar är tillgänglig för Nikon, Olympus, Zeiss och Leica inverterade mikroskop. Dessa arrangerar monteringen direkt till mikroskopet baserar och accepterar PEN-545.3R, och P-545.2R såväl som flera annan PI arrangerar. Men-545 arrangerar kan vara manuellt drivande till och med mikrometrar eller att använda PIS precision motorized utlösare. Kontakta din PI-försäljare för specificerar.

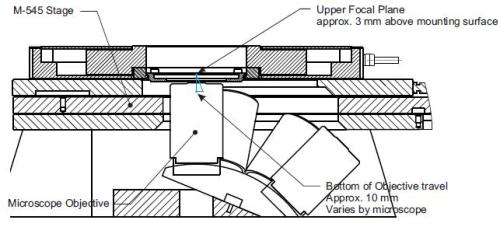

När det används i en mikroskopapplikation, lokaliseras det fokal- plant för mikroskopet nära bottnen av arrangera. Den är för denna resonerar att arrangera har ett lägre beslag att ytbehandla. De nedanföra showsna för figurera som det nominella läget av det fokal- hyvlar. Lodlinjen reser av mål varierar baserat på det använda mikroskopet.

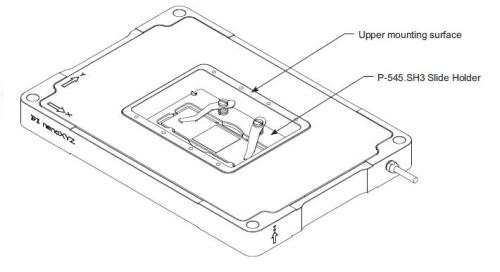

En serie av tillbehör är tillgänglig från PI för att hjälpa med beslag en ta provhållare till arrangera. PEN-545.SH1 är tillgänglig för att rymma standard 1" x 3" (25mm x 75mm) mikroskopglidbanor, och PEN-545.PD1 erbjuds för Disk för innehav 35mm Petri.

Källa: Physik Instrumente

För mer information på denna källa behaga besök Physik Instrumente
