Förbättra Tjocka AlN Dunst-Arrangerar gradvis Lagrar som Sättas In via Hydriden, Epitaxy (HVPE) på Av-Axel, 6H--SiC somSubstrates vid Oxford Instrumenterar PlasmaTeknologi

Täckte Ämnen

Bakgrund
Inledning
Bildande av Konventionella AlGaN-/GaNHeterostructures
Förbättra Ytbehandlar den Strukturella Rekvisitan och Morfologi av Tjocka AlN Lagrar

Bakgrund

Oxford Instrumenterar PlasmaTeknologi ger en spänna av kickkapaciteten som är böjlig bearbetar till halvledaren som bearbetar kunder som är involverade i forskning och utveckling och produktionen. Vi specialiserar i tre huvudsakliga områden:

  • Etsa
    • RIE ICP, DRIE, RIE/PE, Jon Strålar
  • Avlagring
    • PECVD ICP-CVD, Nanofab, ALD, PVD, IBD
  • Tillväxt
    • HVPE Nanofab

Inledning

III--Vnitridehalvledare är bekant att vara utmärkta kandidater för kick-driver, kick-frekvens RF driver förstärkning. De primära fördelarna av III--Vnitrides över andra halvledarematerial stem från deras stora bandgaps (deras motsvarande stora sammanbrottelkraft sätter in hence), utmärkt termisk conductivity, bra elektrontransportrekvisita och deras kapacitet för att bilda heterostructures. Som jämfört till annan III--Vhalvledare och även SiC, har dessa nitrideheterostructures extremt tätheter för kick 2DEG som är nödvändiga för kick driver Elektroniska RörlighetsTransistorer för Kicken (HEMTs), som ämnas för att användas i highpower kompakt energi-effektiva överföringsförstärkare för den trådlösa mobilen 4G posterar.

Bildande av Konventionella AlGaN-/GaNHeterostructures

En konventionell AlGaN-/GaNheterostructure bildas allmänt, genom epitaxially att sätta in ett lagrar av AlGaN på ett tjockt GaN lagrar på halv-att isolera eller att isolera substrates liksom SiC eller safir. Spontant och anstränga framkallade polarizations som är bly- till en kickrealitetpolarization i AlGaNen som resulterar i en tvådimensionell elektron, gasar (2DEG) på AlGaN-/GaNgränsen.

För en tid sedan har studier visat att HEMT-apparatkapaciteten förbättras väldeliga, då konventionella AlGaN-/GaNheterostructures var fullvuxna direkt på det AlN lagrar genom att använda SiC-substraten. Vid införingen av dessa AlN mallar förminskas förskjutningspridningmekanismen och elektronspilloveren in i ien stora partier, och fångenskapen 2DEG förbättras. Den Sådan applikationen har ökat begäran för higher - den kvalitets- AlN mallen på SiC för att förhöja den nya HEMTsapparatkapaciteten.

Förbättra Ytbehandlar den Strukturella Rekvisitan och Morfologi av Tjocka AlN Lagrar

Oxford Instrumenterar PlasmaTeknologi, gruppen, ledde vid V. Ivantsov V. Soukhoveev och A. Volkova, har för en tid sedan optimerat tillväxttillvägagångssättet för att förbättra strukturell rekvisita, och att ytbehandla morfologi av tjocka AlN lagrar som sättas in via hydriden, dunst-arrangera gradvis epitaxyen (HVPE) på av-axeln 6H-SiC substrates. Att Använda optimal det att bilda en kärna och tillväxt villkorar, gruppen är kompetent till jordbruksprodukter AlN som lagrar med FWHM av ~40 arcsec av att vagga buktar för reflexen (för 0002 som) mätas av kickupplösning, Röntgar diffraction (HRXRD), en stor förbättring över de föregående anmälde resultaten av ~150 arcsec. Fodrabredden är mycket nästan det av SIC-substraten, har när du föreslår AlN det epitaxial lagrar ett remarkably lågt att skruva förskjutningtäthet (≤106 cm-2) och liten vippning runt om det normala till det grundläggande plant (se till Fig. 1). Reciprocal kartlägga för utrymme av assymetriska reflexes och mätte gallerparametrar föreslår också att fullständigt avkopplat påstå av det epitaxial lagrar.

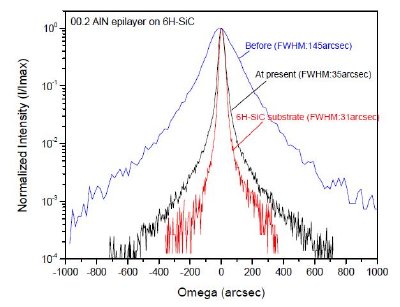

Figurera 1. Vagga för XRD buktar taget från SiC-substraten och de HVPE satte in AlN lagrarna (symmetriska 00,6 och 00,2 reflexes, respektive). Notera den remarkably låga skillnaden mellan FWHMsen av substraten och det epitaxial lagrar som föreslår strukturell perfektion för kicken av det AlN lagrar. Den närvarande metoden visade också en drastisk förbättring som jämfört till de föregående anmälde datan.

Ytbehandlamorfologin av det AlN lagrar karakteriseras vidare av Atom- StyrkaMicroscopy (AFM). Avspegla-något liknande ytbehandlar av lagrarutställningarna mindre, än 2,5 nm Rotar Medel - kvadrera roughness (RMS) över område för µm2 10x10 (se till Fig. 2). Genom Att Använda den avancerade tekniken, är gruppen kompetent till högkvalitativa AlN för jordbruksprodukter mallar med upp till µm 20 i tjocklek med låg stråkföring av 80 µm, danande ideal för dessa mallar för kickvolymproduktion av HEMTs.

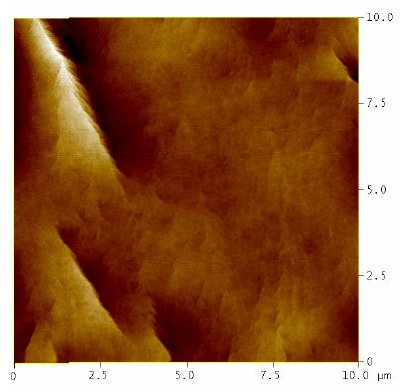

Figurera 2. Atom- styrkamicroscopymätningar över bildläsningsområde2 för µm 10x10 av det AlN lagrar visar att ~2 nm RMS ytbehandlar in roughness.

Bernard Scanlan, Generalen Chefen av Oxforden Instrumenterar PlasmaTeknologi som kommenteras, ”Oxforden, Instrumenterar PlasmaTeknologilaget har fortlöpande förbättrat våra HVPE-mallprodukter. Vi är extremt upphetsada att anmäla dessa nya resultat och förväntas att se en stor förhöjning som är eftersökt av dessa AlN mallprodukter i mycket nära framtiden.”,

Källa: Oxford Instrumenterar PlasmaTeknologi.

För mer information på denna källa behaga besök Oxford Instrumenterar PlasmaTeknologi.
