Ikhtisar
Litografi lunak Skala UV-Nanoimprint Molekuler
Prinsip Litografi lunak Molekuler Nanoimprint UV-Skala
Contoh Lunak jejak Skala Molekuler UV-Nanoimprint Litografi
Fitur yang unik Litografi lunak Molekuler Nanoimprint UV-Skala
Pembelian Pilihan untuk Litografi lunak Molekuler Nanoimprint UV-Skala

Ikhtisar

EV Group (EVG) target kemasan maju, senyawa semikonduktor dan perangkat berbasis silikon listrik, MEMS, nanoteknologi dan pasar SOI dengan industri terkemuka ikatan wafer litografi, litografi / nanoimprint (NIL), metrologi, lapisan photoresist, pembersihan dan peralatan inspeksi .

EV Group (EVG) adalah teknologi diakui dan pemimpin pasar untuk peralatan pengolahan wafer. Kami telah menetapkan standar industri di seluruh dunia untuk ikatan wafer sejajar serta menolak pengolahan untuk MEMS, Nano dan Industri Semikonduktor. Keahlian teknologi kami memungkinkan pelanggan untuk mengembangkan dan berhasil mengkomersialkan inovasi mereka dengan menyediakan solusi proses canggih dan terbukti dari R & D untuk volume produksi. Berbagai komprehensif peralatan menangani R & D aplikasi serta proses otomatis sepenuhnya adalah hasil dari jangka panjang, hubungan kerjasama dengan daftar yang luas dari pelanggan global.

Litografi lunak Skala UV-Nanoimprint Molekuler

Berdasarkan EVG terbukti UV-NIL sistem , SMS-NIL menyediakan pelanggan dengan proses, berulang biaya-efektif untuk memproduksi ultra-highresolution pola pada besar-wilayah permukaan. SMS-NIL memungkinkan ultra-resolusi tinggi pola fitur turun menjadi 12,5 nm . Menggunakan SMS-NIL itu proses cap lunak bekerja nanoimprint, pelanggan dapat melakukan full-daerah nanoimprints dan optik selaras UV-NIL pada ada EVG peralatan. Demikian juga, cap dan pencetakan dapat diproses pada alat yang sama tanpa memerlukan proses tambahan langkah-menghemat waktu pemrosesan signifikan pelanggan dan uang.

Prinsip Litografi lunak Molekuler Nanoimprint UV-Skala

SMS-NIL menggunakan perangko bekerja direplikasi dari polimer tinggi, menguasai template resolusi mahal dan dapat digunakan untuk beberapa jejak. Perangko kerja yang diperoleh memiliki energi permukaan relatif rendah, yang menjamin pemisahan lebih mudah dari substrat setelah proses pencetakan. Sifat cap yang melekat lembut materi mengurangi risiko kerusakan mekanis terutama master template dan dengan demikian meningkatkan hidup mereka.

Pengolahan biaya SMS-NIL secara signifikan lebih rendah daripada di lain nano-pola teknik, yang membuat SMS-NIL bahkan lebih sukses dan kuat litografi teknik untuk berbagai aplikasi. SMS-NIL sudah digunakan di lingkungan industri untuk sensor gambar CMOS lensa mikro pencetakan dan optik aplikasi lain.

Resolusi ultra-halus fitur menyiratkan bahan baru dan aliran proses dioptimalkan untuk pencetakan dapat diandalkan dan berulang pada area besar yang menggunakan EVG mapan UV-NIL sistem. Perangko induk yang dibuat oleh IMS Nanofabrication AG Wina menggunakan CHARPAN (dibebankan partikel nanopatterning dengan ion multi-sinar proyeksi).

Sumber: EVG.

Contoh Lunak jejak Skala Molekuler UV-Nanoimprint Litografi

Gambar terlampir menunjukkan SMS-NIL hasil jejak untuk 12,5 nm dan garis titik dengan rasio aspek 02:01 direplikasi pada sistem EVG620 NIL pada 100 mm wafer Si.

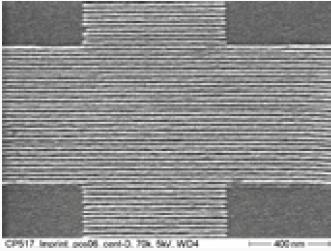

12,5 nm setengah lapangan L / S struktur
Sumber: EVG, Courtesy IMS Nanofabrication AG di Wina.

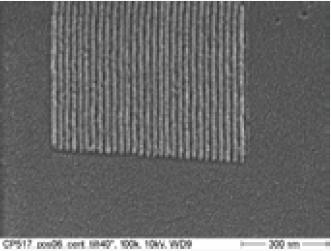

Close up dari 12,5 nm setengah lapangan L / S struktur
Sumber: EVG, Courtesy IMS Nanofabrication AG di Wina.

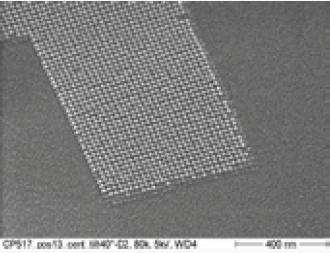

12,5 nm setengah titik lapangan
Sumber: EVG, Courtesy IMS Nanofabrication AG di Wina.

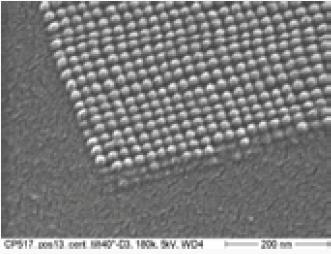

Close up setengah lapangan titik 12,5 nm
Sumber: EVG, Courtesy IMS Nanofabrication AG di Wina.

Fitur yang unik Litografi lunak Molekuler Nanoimprint UV-Skala

Fitur unik dari SMS-NIL meliputi:

• Biaya keuntungan kepemilikan akibat
  • Penggunaan cap polimer
  • Tidak perlu untuk menerapkan lapisan anti lengket
  • Konservasi master template
  • Beberapa usabilitas perangko lembut
• Resolusi tertinggi dengan stempel polimer
• Imprint area yang luas kemampuan
• Berlaku pada semua UV-NIL sistem EVG ( EVG620 , EVG6200 , IQ Aligner , EVG770 )

Pembelian Pilihan untuk Litografi lunak Molekuler Nanoimprint UV-Skala

EV Group menawarkan dua opsi beli fleksibel untuk SMS-NIL . Pelanggan yang tertarik dalam memproduksi perangko bekerja di-rumah dapat membeli EV Group layanan konsultasi teknologi proses untuk memungkinkan pengembangan aplikasi mereka sendiri. EV Group juga menawarkan pilihan untuk membeli perangko kerja yang siap untuk diproses.

Hasil yang ditunjukkan itu didanai oleh Austria Nano-Initiative ( www.nanoinitiative.at , FFG dan BMVIT) melalui proyek-proyek NILdirect_stamp dan NILstamp_replication dari NILaustria proyek cluster ( www.NILaustria.at ).

Sumber: EV Group

Untuk informasi lebih lanjut tentang sumber ini silakan kunjungi EV Group
