Analysera ePTFE Membran med Nanosurf easyScan 2 AFM
Bakgrund
Nanosurf är en ledande leverantör av lätta att använda atomic force mikroskop (AFM) och scanning tunnel mikroskop (STM). Våra produkter och tjänster betrodda av proffs över hela världen för att hjälpa dem mäta, analysera och presentera 3D-yta information. Vår mikroskop excel genom sin kompakta och eleganta design, sin enkla hantering, och absolut pålitlighet.
Inledning
Förkortningen ePTFE står för utökad polytetrafluoretylen, även känd som expanderat teflon. De mekaniska och medicinska egenskaper hos materialet är starkt beroende av hur Teflon utökades (mono-eller bi-axiellt) och på den resulterande ePTFE nätverksstrukturer. På grund av dess inerta egenskaper i en mänsklig kropp, är ePTFE används ofta som ett implantat material. De tomma utrymmen i nätstrukturen uppmuntra tillväxten av mjuk vävnad i sådana implantat, som hjälper till att hålla implantatet på plats snabbt. Det finns många olika sätt att expandera PTFE, som alla leder till olika nätstrukturer. Det är därför mycket viktigt att kontrollera att den önskade ePTFE strukturen erhölls efter utvidgningsprocessen.
Analysera ePTFE Membran med Nanosurf easyScan 2 AFM

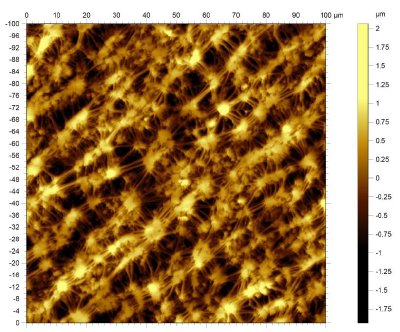

I denna ansökan anmärkning, analyserade vi ett expanderat PTFE membran med Nanosurf easyScan 2 AFM . Topografin Bilden nedan visar tydligt de intrikata nätverk strukturen av provet. Längden på fibrerna och storleken i fördelningen av knutar kan enkelt analyseras med hjälp av mätverktyg integrerad i Nanosurf styrprogram.
Jämfört med den konventionella metoden används för denna analys - svepelektronmikroskopi avbildning, där ett guld film måste först förångas på ePTFE provet i vakuum för att göra det ledande - AFM är mycket snabbare och lättare att utföra. Med AFM kan ePTFE mätas direkt, utan föregående behandling av provet.
Genom att välja en gråskala färgpalett kan AFM-bilder ser mycket lik den SEM bilder som ingenjörer inom detta område är vana vid. I motsats till SEM dock AFM topografi bilderna innehåller kvantitativa ingående information på grund av själva karaktären hos de registrerade uppgifterna.
.jpg)
ePTFE prov med tillstånd från Shanghai Suokang medicinska implantat Co Ltd
Källa: Nanosurf
