Prueba de Nanoindentation con el NanoTest Ventajoso

Por los Editores de AZoNano

Índice

Introducción
Principio de Funcionamiento de NanoTest Ventajoso
Endurecimiento y Correspondencia del Módulo
La Profundidad Que Perfila la Carga/Parcial-Descarga Técnica
Deslizamiento del Sangrado De Márgenes
Rango Ancho de la Carga y de la Profundidad
Conclusiones
Sobre los Materiales Micros

Introducción

El sistema Ventajoso de NanoTest combina varios métodos de pruebas nanomechanical en un instrumento. Ofrece estabilidad excelente del instrumento sobre un rango ancho de la carga. Puede operatorio en las temperaturas hasta 750°C, así que significa que puede ser utilizado cada vez más para caracterizar temperatura alta y los materiales y los componentes del funcionamiento tales como aeroelectrónica y estructuras del avion a través de la industria aeroespacial. El NanoTest Ventajoso es completo obediente a todos los patrones internacionales relevantes del nanoindentation incluyendo ISO14577 y ASTM E2546-07.

Principio de Funcionamiento de NanoTest Ventajoso

El NanoTest Ventajoso de los Materiales Micros utiliza la aplicación de la fuerza electromágnetica y de la medición capacitiva de la profundidad para medir las características elásticos y plásticas de materiales en la nano-escala.

Endurecimiento y Correspondencia del Módulo

Es bueno ver la distribución del módulo y del endurecimiento a través de un área más amplia en vez de centrarse en sitios determinados. Siguiendo este método, es posible destacar áreas de la falta de uniformidad debido a anomalías estructurales, variaciones del tratamiento superficial o cambios en propiedades en las juntas y los límites. La estabilidad del NanoTest Ventajoso asegura la reproductibilidad superior de resultados sobre la duración entera del período de la prueba. El Cuadro 1 muestra sangrados de márgenes específicamente apuntados en arrabio gris.

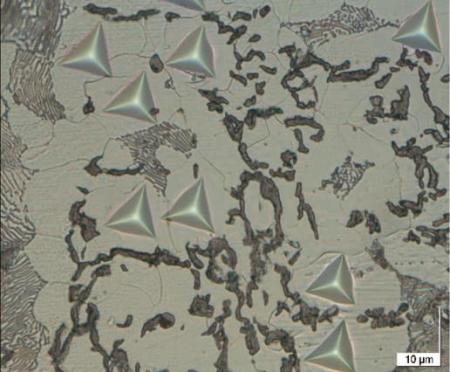

Cuadro 1. Sangrados de márgenes Específicamente apuntados en arrabio gris

Cuadro 2 demostraciones un arsenal del sangrado de márgenes 15 X.25 (tono del 1µm) que correlaciona la distribución del endurecimiento y la rigidez de fases intermetálicas en un bono de la soldadura.

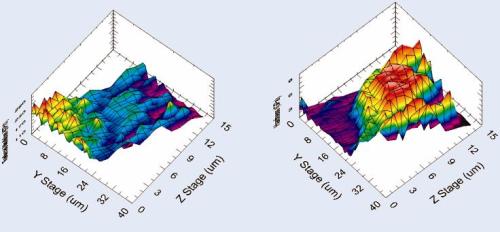

Cuadro 2. arsenal del sangrado de márgenes 15 X.25 (tono del 1µm) que correlaciona la distribución del endurecimiento y la rigidez de fases intermetálicas en un bono de la soldadura

La Profundidad Que Perfila la Carga/Parcial-Descarga Técnica

El sangrado de márgenes conducto Convencional en una profundidad en el material. La investigación de cómo el endurecimiento y el módulo varían del plumón posterior de mudanza de la superficie en la muestra es un campo del gran interés. La carga del `/parcial-descarga la' técnica incluida en el software de NanoTest permite el ciclaje de la carga que permite las mediciones del endurecimiento y del módulo que se harán en las diversas profundidades en la muestra en un único ciclo del sangrado de márgenes.

El Cuadro 3 muestra el perfilado rápido del módulo del endurecimiento y de elástico mientras que varía con profundidad en una película de carbono amorfa dura en un substrato más suave.

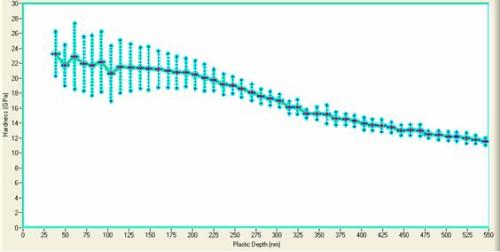

Cuadro 3. perfilado del Rapid del endurecimiento en función de la profundidad para una capa amorfa dura del carbón en un substrato más suave.

El Cuadro 4 muestra a punta de la inflexión (a) en las marcas del sangrado de márgenes del multiciclo la transición al soporte substrato-dominado de la carga. Un codo importante se ve en la curva de descarga (b) que se relaciona con una transformación de la fase.

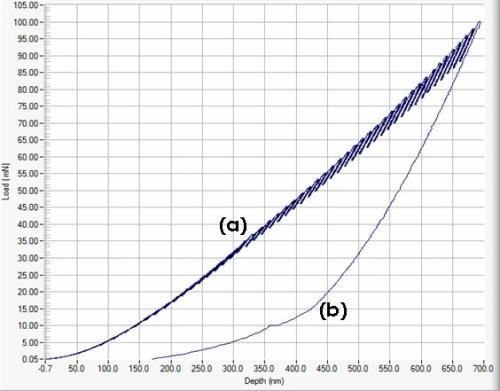

Cuadro 4. Carga comparado con a punta de la inflexión del perfil de profundidad que muestra donde la transición de las propiedades de la capa al substrato dominó.

Deslizamiento del Sangrado De Márgenes

Además de proporcionar a mediciones confiables del módulo y del endurecimiento, la estabilidad de sistema superior permite pruebas más largas de la duración tales como experimentos del deslizamiento del sangrado de márgenes. Éstos se pueden utilizar para extraer propiedades seguro por ejemplo la concordancia del exponente o del deslizamiento de la tensión y, conjuntamente con el módulo de alta temperatura, la energía de activación para los procesos del deslizamiento.

El Cuadro 5 acuerdo excelente de las demostraciones entre los datos ajustados y experimentales para el deslizamiento de PMMA durante un 700s sujeta en 100mN en la determinación de las propiedades viscoelásticas de polímeros.

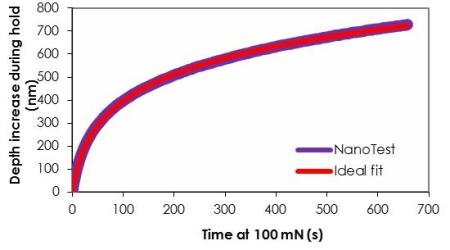

Cuadro 5. comportamiento del Deslizamiento de PPMA.

Rango Ancho de la Carga y de la Profundidad

Las ofertas Ventajosas rangos superiores de la carga de NanoTest y de la profundidad, con un sistema dinámico de la resolución que optimiza las resoluciones de la carga y de la profundidad basadas en el conjunto de la carga máxima/de la profundidad. Esto asegura la resolución superior en los rangos. La alta sensibilidad y el suelo de poco ruido activa mediciones exactas de las películas finas para las aplicaciones de MEMS.

El Cuadro 6 muestra eso para los sangrados de márgenes extremadamente pequeños en el zafiro, contacto es totalmente elástico. El Aumento de la carga a 2mN lo hace alcanzar la zona del elástico-plástico.

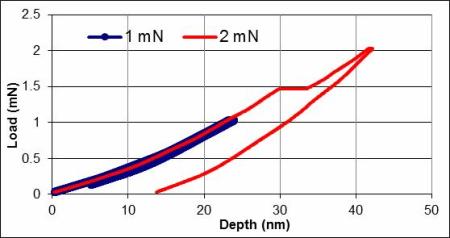

Cuadro 6. lazo de la Carga/de la profundidad para el zafiro.

El Cuadro 7 muestra 10 sangrados de márgenes a las cargas máximas del manganeso 100-500 en el sílice fundido (azul) y el zafiro (rojo).

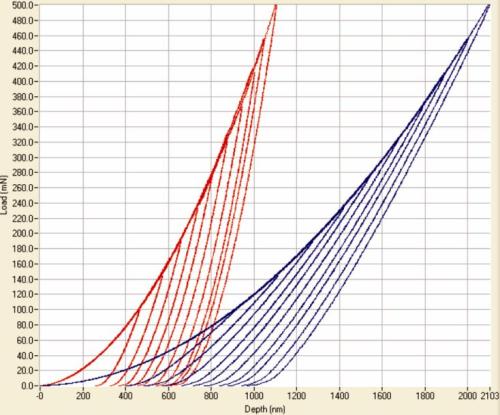

Cuadro 7. Sangrado De Márgenes al comportamiento de la carga máxima del sílice fundido (azul) y del zafiro (rojo).

Conclusiones

El NanoTest Ventajoso activa la medición exacta de las propiedades elásticos y plásticas de materiales en la nano-escala. El instrumento también activa el endurecimiento y el módulo que correlacionan con alta estabilidad. Los experimentos del deslizamiento del Sangrado De Márgenes son también posibles con el instrumento. El instrumento también ofrece rangos excelentes de la carga y de la profundidad con un sistema dinámico de la resolución.

Sobre los Materiales Micros

En 1988 los Materiales Micros Establecidos han estado continuamente en la vanguardia de la innovación, con nuestra aproximación pionera llevando a tres introducciones originales del mundo:

  • El primer probador comercial del impacto del nanoscale, para la fatiga erosiva del desgaste, de la fortaleza y del contacto.
  • El primer escenario de alta temperatura comercial del nanoindentation, capaz de alcanzar temperaturas hasta 750°C.
  • La primera célula líquida, permitiendo la prueba de las muestras que se sumergen completo en un líquido.

Los Materiales Micros proporcionan a la instrumentación nanomechanical innovadora, versátil de la prueba, y responden a los progresos en aplicaciones en respuesta a requisitos del cliente y de mercado. La integridad, la confiabilidad y la exactitud de nuestro equipo es supremas, al igual que nuestro lazo con nuestros utilizadores.

Esta información ha sido originaria, revisada y adaptada de los materiales proporcionados por los Materiales Micros.

Para más información sobre esta fuente, visite por favor los Materiales Micros
