By AZoNano Editors
Innholdsfortegnelse
Innledning NanoTest Vantage NanoTest Vantage Hot Stage NanoTest Vantage Cold Stage Den Nanotest Høytemperatur Stage Slitasje Prediksjon av PVD Coatings for High Speed Turning Creep Strain of Ti6Al4V Den Nanotest Cold Stage Nano-Skrapelodd Testing av DLC Coating til -30 ° C Konklusjoner Om Micro Materialer Innledning
Egenskapene til materialer viser betydelige variasjoner med endringer i temperatur. Mens karakterisere eller utvikle materialer eller belegg som må brukes i høye temperaturer, bør teste forholdene prøve og etterligne de forhold som vil oppstå i tjeneste forhold.
NanoTest Vantage

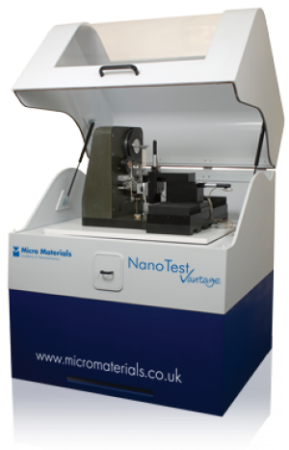

Den NanoTest Vantage system fra Micro Materials kombinerer flere nanomechanical testing teknikker i en enkelt instrument. Det kan også operere ved temperaturer opp til 750 ° C som betyr at det blir brukt stadig å karakterisere høy temperatur og høy ytelse materialer og komponenter som flyskrog og avionikk på tvers av luftfartsindustrien.
.png)
NanoTest Vantage Hot Stage
Den varme fasen av NanoTest Vantage gjør følgende operasjoner som skal utføres ved temperaturer på rundt 750 ° C. Virksomheten er listet nedenfor:
- Nanoindentation
- Nano-riper og slitasje
- Nano-effekt og tretthet
NanoTest Vantage Cold Stage
Den kalde fasen av NanoTest Vantage tillater følgende operasjoner som skal gjennomføres ved temperaturer ned til -30 ° C. Virksomheten er listet nedenfor:
- Nanoindentation
- Nano-riper og slitasje
Den Nanotest Høytemperatur Stage

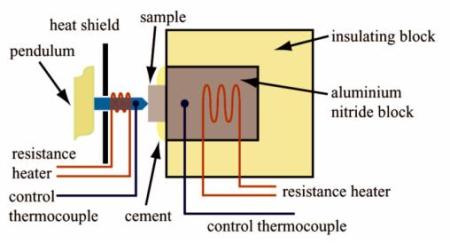

Den horisontale lasting utformingen av NanoTest Vantage er avgjørende for presis og pålitelig testing ved høye temperaturer. Konfigurasjonen er vist i figur 1.
.jpg)
Figur 1. Skjematisk av høy temperatur fasen av Nanotest Vantage.
Funksjoner i den varme fasen er blant annet:
- Horisontal lasting - varme ikke strømme inn i lasting hodet eller dybden måling sensorer plassert til venstre for probe.
- Isotermisk kontakt - separate oppvarming av prøven og probe for å sikre varmestrøm ikke finner sted under innrykk.
- Meget lokalisert oppvarming sikrer instrument stabilitet
- Tidsavhengig målinger - Mens måling av høye temperaturer er det ingen signifikant termisk drift, og det blir mulig å utføre lengre varighet tester som innrykk krype tester.
- Non-ambient gasser - Temperaturen kontrollert miljø eller sletting kammer av NanoTest Vantage gir et utvalg av ambient stemninger og langt reduserer oksidasjon av prøver.
Slitasje Prediksjon av PVD Coatings for High Speed Turning

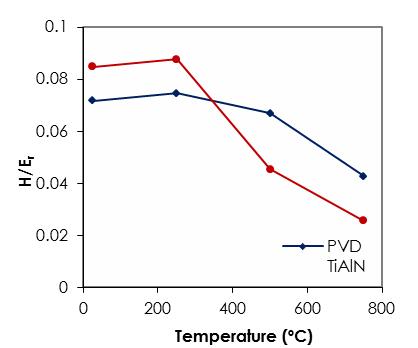

Figur 2 viser høy temperatur innrykk av PVD belegg og hardhet / modulus forhold som sterkt påvirker slitasje i en rekke tribological situasjoner. Nanoindentation på PVD belegg viser hvorfor TiAlN utkonkurrerer TiCN i høy hastighet snu tross for å ha en lavere hardhet verdi ved romtemperatur.
.jpg)
Figur 2. Høy temperatur hardhet / modulus ratio for PVD TiAlN og PVD TiCN.
Creep Strain of Ti6Al4V

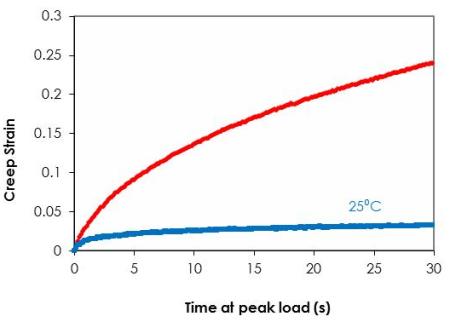

Figur 3 viser at den kryper belastningen på Ti6Al4V er betydelig høyere ved 650 º C enn ved 25 ⁰ C og at det i høy hastighet klipping, er slitestyrke og levetid belagte skjæreverktøy sterkt korrelert med høy temperatur mekaniske egenskaper.
.jpg)
