Réseaux Ultra-minces de Graphene pour la Représentation Contrastée de TEM

Sujets Couverts

Microscopie Électronique de Boîte De Vitesses
Graphene dans la Représentation de TEM
Représentation de TEM sur des Films de Support de Graphene
Inconvénients des Réseaux Conventionnels de TEM
Avantages des Réseaux de Graphene TEM
Résumé
Références
Au Sujet du Supermarché de Graphene

Microscopie Électronique de Boîte De Vitesses

La Microscopie Électronique de Boîte De Vitesses (TEM) est une technique qui a le nécessaire prouvé dans un domaine des domaines scientifiques, y compris la cancérologie, la science des matériaux, la virologie, et la recherche de semi-conducteur. TEM, qui a été autour depuis 1931, permet à des utilisateurs d'examiner le spécimen à l'plus de haute résolution les photomicroscopes que. Des Réseaux sont exigés pour mettre le spécimen en circuit, et les réseaux traditionnels ont souvent des lacunes trop grandes pour le spécimen particulièrement petit, tel que les atomes uniques. De Façon Excitée, le graphene, un nanomaterial neuf nouveau, a trouvé une demande d'utilisation dans la représentation de TEM. Les propriétés de Graphene, y compris sa minceur, thermique exceptionnelle et conductivité électrique, et force, lui effectuent la matière parfaite à employé sur ces réseaux comme un film continu de support. Puisque le graphene est fait d'atomes de carbone, il a un numéro atomique faible (z). Le numéro atomique faible réduit la dispersion du faisceau d'électrons, tenant compte des images net1.

Graphene dans la Représentation de TEM

Pour utiliser le graphene dans la représentation de TEM, les films continus de haute qualité de graphene sont nécessaires. L'équipe de R&D aux Laboratoires de Graphene avait travaillé les deux dernières années pour optimiser des films de graphene pour l'usage dans des applications de TEM. La déposition en phase vapeur (CVD) Est bien adaptée pour effectuer le graphene utilisé dans la représentation de TEM. La CVD est un procédé où le graphene est formé sur un film métallique, habituellement cuivre ou nickel, s'est avérée effectuer les films continus de haute qualité avec la cristalinité élevée comme expliquée par le schéma 1. Le graphene forme après que le méthane soit introduit dans le four de CVD, puis est passionné à 1000°C de sorte qu'il se décompose, laissant des atomes de carbone sur le métal2. Puis, le graphene doit être isolé dans le de film métallique à et être transféré à un substrat de support à utiliser pour la représentation de TEM1.

Le Schéma 1. graphene continu De haute qualité produit utilisant la CVD.

Représentation de TEM sur des Films de Support de Graphene

Les images de TEM utilisant des films de support de graphene ont un niveau contrasté et bas de contamination (Voir l'image à basse résolution, la Figue 2A.) Les nanoparticles Déposés d'Au sont de manière dégagée visibles. Les Réseaux vendus sur le Supermarché de Graphene utilisent des méthodes sans polymère de transfert, sont ainsi exempts de contamination. Une Fois visualisée dans la haute résolution, une image atomique resolved du spécimen est de manière dégagée visible (Figue 2B).

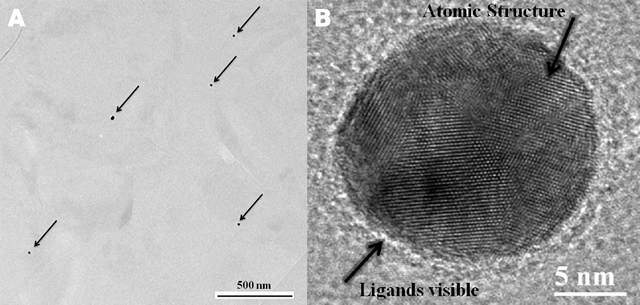

Le Schéma 2. images de TEM obtenues utilisant les films de support de graphene (a) affiche la représentation élevée de contracft et (b) une image atomique résolue de haute résolution.

Inconvénients des Réseaux Conventionnels de TEM

Des réseaux Conventionnels de TEM peuvent être effectués à partir de beaucoup de matériaux, y compris le cuivre, le nickel, l'aluminium, l'or, et les réseaux amorphes traditionnels de carbone. En utilisant ces réseaux aux échantillons biologiques d'image, les attaches témoin souvent aux parois des trous dans les réseaux. Ceci peut être problématique, et est résolu à l'aide d'un film mince et continu comme un support de TEM. Le nitrure de Silicium est disponible comme film pour la représentation de TEM parce qu'il est continu, cependant, il est beaucoup plus épais que le graphene3.

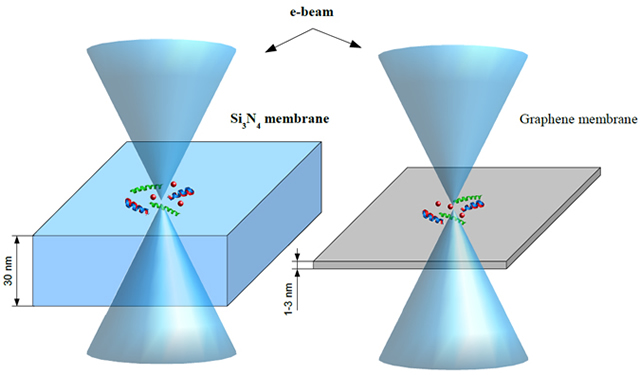

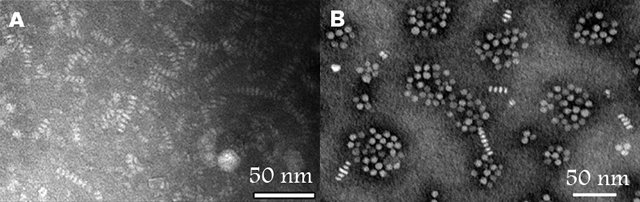

Le Schéma 3. nitrure de Silicium contre des réseaux de graphene.

Avantages des Réseaux de Graphene TEM

Graphene, seulement un unique ou quelques atomique-couches épaisses, est un choix bien meilleur de film pour des réseaux de TEM que le nitrure de silicium, comme expliqué par la Figue 3. Sa minceur le rend presque transparent au faisceau d'électrons utilisé pour la représentation de TEM, et sa force lui permet de rester les échantillons intacts et de support en dépit de elle étant atomique légèrement.

La qualité améliorée des réseaux du graphene TEM élimine également le besoin de souillure négative du spécimen biologique avec des sels lourds et radioactifs en faire TEM (cryoTEM) Cryogénique. La souillure de Négatif peut la rendre difficile d'obtenir une représentation précise d'un spécimen parce qu'elle est diluée par les sels. L'Élimination de la souillure négative améliorera grand la compréhension principale des procédés biologiques, réduira le coût de développement de médicament, et facilitera des diagnostics cliniques.

Dans le cryoTEM, un échantillon biologique est immobilisé sur un réseau de microscope. Immédiatement, il est submergé dans un liquide cryogénique ; l'éthane liquide est l'agent le plus utilisé généralement. CryoTEM a besoin des températures extrêmes, et parce que le graphene est si robuste il peut supporter ces températures.

Résumé

Des réseaux de Graphene TEM sont utilisés avec succès, comme exemplifié par Nair et autres quand des virus de mosaïque du tabac de représentation (TMV). Cependant pour le groupe de Nair il y avait de contamination quand le graphene de transfert d'un film métallique au réseau de TEM, les images étaient toujours extraordinairement dièse quand comparé aux réseaux traditionnels de TEM. Ce pouvait être réalisé parce que le graphene a les propriétés très faibles d'adsorption ; même avec de la contamination, le contraste était encore plus élevé que celui d'un film amorphe de carbone4.

Des réseaux de TEM produits par le Supermarché de Graphene ont été expliqués pour être les soutiens de haute qualité de spécimen biologique et autre.

Si comparées à un réseau conventionnel de TEM, les images sont beaucoup plus tranchantes et détaillées, les rendant particulièrement utiles pour différentes applications biologiques. Graphene a un rôle essentiel dans la représentation de TEM, et les biologistes sont sûrs de trouver ces réseaux neufs inestimables.

Écrit par Corey McCarren, M. Elena Polyakova, et M. Daniel Stolyarov de Graphene Laboratories, Inc., Téléphoniste de Supermarché de Graphene (www.graphene-supermarket.com), un principal fournisseur des produits de graphene. Les réseaux de Graphene TEM sont disponibles dans le commerce par le Supermarché de Graphene (www.graphene-supermarket.com). Le Supermarché de Graphene se spécialise dans les réseaux de TEM de graphene, préparés sur le film de nickel, qui couvrent 60-90% des réseaux à 1-6 couches unitaires.

Références

  1. « Un Transfert Direct de Région Graphene de Couche. » Regan, W. et autres APPL. Phys. Lett. 96 (2010).
  2. « Synthèse de Vaste zone des films de haute qualité et uniformes de graphene sur les ailes de cuivre. » Li, la Science de X. et autres, 324 (2009), Pp. 1312-1314.
  3. « Fabrication Sans transfert En Lots des Membranes de Graphene Suspendues par Vaste zone. » Aleman, Nano 4 (2010) de B et autres ACS
  4. « Graphene comme soutien conducteur transparent d'étudier les molécules biologiques par microscopie électronique de boîte de vitesses. » Nair, R. et autres APPL. Phys. Lett. 97 (2010)
