Usando el Microscopio de la Conductancia del Ión (ICM) a las Fibrillas del Colágeno de la Imagen

Por AZoNano

Índice

Introducción
Preparación de la Muestra
Ejemplo
Sobre Sistemas del Parque

Introducción

La microscopia de la conductancia del Ión (ICM) es una técnica extensivamente usada para obtener imágenes contacto-libres de la topografía de la superficie de la célula y a las células cultivadas de imagen bajo condiciones líquidas. Una nueva modalidad del ICM se presenta aquí: el modo de exploración (ARS) del aproximación-retractar. Esta modalidad es altamente potente y activa la proyección de imagen de las muestras que tienen declives escarpados. El caso de la red densa de la fibrilla del colágeno estudiada vía el ICM se presenta para probar si el modo del ARS es conveniente para las muestras biológicas de la proyección de imagen con separaciones grandes de la altura.

Preparación de la Muestra

Las fibrillas del Colágeno fueron derivadas del tendón de la cola de las ratas adultas de Wistar y salvadas en salino fisiológico con 1 10% tymol (2-isopropyl-5-methylphenol) en el °C 4 para una condición atmosférica mínima de 1 día. Un pedazo del tendón fue sujetado a estirar y secado al aire durante la noche. La muestra entonces fue sumergida otra vez en salino fisiológico. La proyección de imagen del ICM fue realizada en el modo del ARS usando el XE-Bio Sistema.

Ejemplo

Un ejemplo de la proyección de imagen del ICM de las redes de la fibrilla del colágeno usando el modo del ARS se muestra en el cuadro 1. El ancho de las fibrillas individuales colocó a partir del 50 a 470 nanómetro. Según el perfil de la sección, el ancho de la fibrilla del colágeno indicado por las flechas verdes en el cuadro 1 era 277 nanómetro y la diferencia de la altura entre la fibrilla y la superficie de cristal era 2606 nanómetro. Este resultado muestra que ciertas fibrillas están suspendidas sobre el substrato de cristal durante la exploración de la imagen del ICM. Por Lo Tanto, el modo del ARS del ICM tiene la ventaja de disminuir la fuerza del cargamento, que es inevitable en microscopia atómica convencional de la fuerza (AFM).

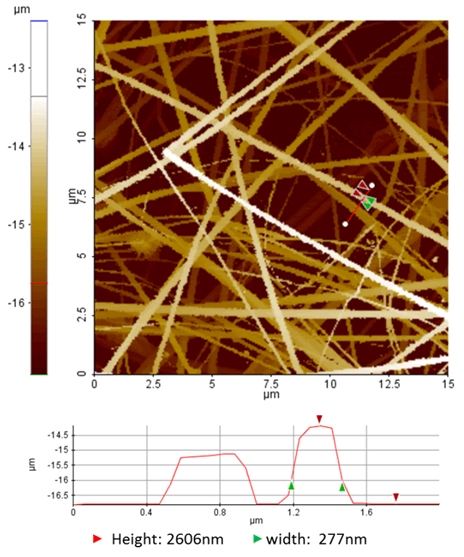

Cuadro 1. redes Densas de la fibrilla del colágeno reflejadas por el ICM de ARS/hopping (panel superior). El análisis del perfil (panel inferior) refiere a la línea roja indicada en la imagen del ICM.

Sobre Sistemas del Parque

Los Sistemas del Parque son las soluciones de cabeza de la nanotecnología partner para los problemas más desafiadores de la investigación del nanoscale y de las aplicaciones industriales.

Los Sistemas del Parque proporcionan a las soluciones originales e innovadoras del AFM para la medición más exacta del nanoscale. En metrología del nanoscale, tener datos que sean repetibles, reproductivo, y seguro es apenas tan crucial como logrando la alta resolución. La plataforma innovadora de la metrología de la diafonía-eliminación (XE) anunciada en una nueva era de nanometrology que vence la ausencia de linealidad y la no-ortogonalidad asociadas al piezotube convencional basó sistemas. La tecnología innovadora del AFM de los Sistemas del Parque es una poder de la mercado disruptiva y despliega la aplicación del nanometrology más allá de los límites de tecnología convencional del AFM.

Esta información ha sido originaria, revisada y adaptada de los materiales proporcionados por los Sistemas del Parque.

Para más información sobre esta fuente, visite por favor los Sistemas del Parque.
