AM-FM et Tangente de Perte pour le Mappage Visco-élastique des Propriétés Témoin

Table des matières

Introduction
Avantages d'AF-FM dans le Mappage de Visoelastic
Exemples des Images d'AM-FM
Au Sujet de la Recherche d'Asile

Introduction

Le Mappage Visco-élastique d'AM-FM (AM-FM) combine les fonctionnalités et bénéfices du mode de filetage normal (aussi Modulation d'Amplitude appelée, AM) avec le mode quantitatif et élevé de Modulation de Fréquence (FM) de sensibilité, ainsi que la lecture rapide. Le contrôle par retour de l'information topographique fonctionne en mode de filetage normal, fournissant la représentation non envahissante et de haute qualité. La deuxième fréquence d'entraînement de mode est réglée pour maintenir la phase à 90 degrés, sur la résonance. Cette fréquence de résonance est une mesure sensible de l'interaction d'extrémité-échantillon. Tout simplement, un échantillon plus raide change de vitesse la deuxième résonance à la valeur supérieure tandis qu'un échantillon plus mol la change de vitesse à une valeur plus basse.

Avantages d'AM-FM dans le Mappage de Visoelastic

Exemples des Images d'AM-FM

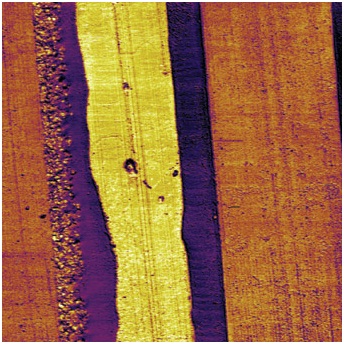

Le Schéma 1 affiche une image d'AM-FM d'un sac commercial à emballage de café. Une pièce du sac a été enduite la première fois d'une couche mince (environ 0,5 millimètres) d'époxyde et la coupe transversale était coupure avec un microtome de Leica à -160°C, 1 mm/sec avec un couteau de diamant. La bande jaune lumineuse affiche la couche en aluminium fixée à deux couches-barrière de vapeur (couches oranges) par une couche de « relation étroite » (pourpre sombre). Le domaine ~2kHz de déplacements de fréquence de résonance autour de la deuxième résonance de mode de l'échographie de ~1.8MHz 30µm.

Le Schéma 1. image d'AM-FM de sac commercial à emballage de café

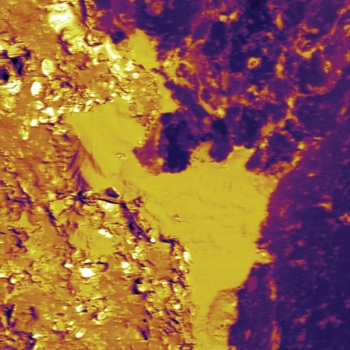

Le Schéma 2 affiche une image d'AM-FM différenciant deux types de polymères. Le polymère du côté gauche est un latex relativement mou. L'autre polymère (droit) est plastique du ` un VITON le' qui est un matériau plus dur. Les deux matériaux étaient des premiers rugueux polis avec un papier de sable de 100 poussières abrasives et lavés avec de l'éthanol. Nous avions l'habitude une couche mince d'époxyde (centre) pour coller les deux matériaux ensemble. L'échantillon était alors coupure avec un microtome de Leica à -160°C, 1mm/sec avec un couteau de diamant, pour fournir une surface plane pour la représentation. échographie de 13µm.

Le Schéma 2. image d'AM-FM différenciant deux types de polymère

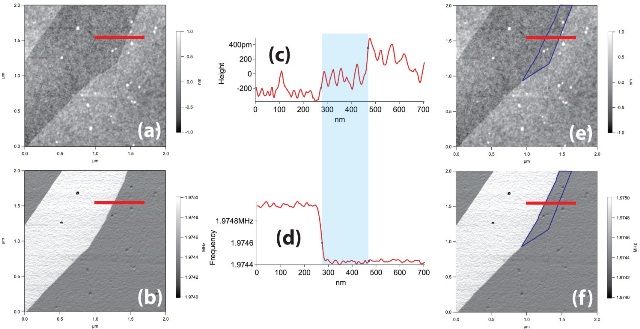

Le Schéma 3 affiche des données d'une échographie d'AM-FM de graphene sur SiO2. La Topographie est affichée en (a) et (e) et deuxième fréquence de mode est affiché en (b) et (f). Les expositions de topographie ce qui semble être une région déprimée entre deux feuilles à une seule couche putatives de graphene. Les feuilles de graphene affichent des hauteurs de phase de ~0.3nm, compatibles avec la taille atomique unique prévue de couche de graphene. Le tunnel de fréquence affiche clairement le contraste entre le SiO2 et les couches de graphene, avec la couche plus douce de graphene affichant une résonance abaissée (rugueux 500Hz plus bas). Des Parties des images topographiques et de fréquence sont affichées dans les chiffres (c) et (d) respectivement. Une caractéristique intéressante est donnée dans le bleu en (e) et (f) - dans cette région la topographie n'affiche aucun contraste apparent de phase ; cependant, le tunnel de fréquence affiche la même valeur déprimée qu'au-dessus de la feuille de graphene. Nous interprétons ceci en tant que témoin de la présence d'une couche supplémentaire de graphene non observable dans l'image topographique. Supplémentaire, elle implique que les feuilles uniques putatives de couche de graphene peuvent réellement être des doubles layers. Échantillonnez l'accueil de Fereshte Ghahari, le Philip Kim à l'Université de Columbia et le Dan Dahlberg à l'Université du Minnesota.

Le Schéma 3. Topographie et deuxième fréquence de mode d'une échographie d'AM-FM de graphene sur la silice.

Au Sujet de la Recherche d'Asile

La Recherche d'Asile est l'amorce de technologie dans la force et la microscopie atomiques de sonde de lecture (AFM/SPM) pour des matériaux et des applications de biosciences. Fondés en 1999, ils sont une compagnie possédée par employé consacrée à l'instrumentation novatrice pour le nanoscience et nanotechnologie, avec sur 250 ans d'expérience combinée d'AFM/SPM parmi notre personnel.

Leurs instruments sont utilisés pour un grand choix d'applications de nanoscience dans la science des matériaux, la physique, les polymères, la chimie, les biomatériaux, et les biosciences, y compris des expériences mécaniques de molécule unique sur l'ADN, le déploiement de protéine et l'élasticité de polymère, ainsi que les mesures de force pour des biomatériaux, se sentir chimique, des polymères, forces colloïdales, adhérence, et plus.

Cette information a été originaire, révisée et adaptée des matériaux fournis par Recherche d'Asile.

Pour plus d'informations sur cette source, visitez s'il vous plaît la Recherche d'Asile.
