Spectrums NTEGRA - AFM/Confocal Raman & Fluorescentie/SNOM/TERS van NT-MDT

Spectrums NTEGRA - AFM/Confocal Raman & Fluorescentie/SNOM/TERS van NT-MDT

De Spectrums NTEGRA is een unieke integratie van de Microscoop van de Sonde van het Aftasten en confocal microscopie/luminescentie en de verspreidende spectroscopie Raman. Ten gevolge van het effect dat van reusachtige uiteinde toe verbeterde Raman staat het uitvoerend de spectroscopie Raman en verkrijgend beelden met resolutie tot 50 NM verspreidt zich.

Slechts voorziet de Spectrums NTEGRA volledig technisch geïntegreerd van een Renishaw spectrometeroplossing in termen van software, hardware, en concept voor interdisciplinaire wetenschap op het moleculaire niveau. Als resultaat van dergelijke unie, kunnen de onderzoekers optimale efficiency en meer tijd voor onderzoeken verkrijgen die u om zich bij de gegevensinzameling en analyse toestaan te concentreren. Zo is het veilig te zeggen: de echte integratie is beter dan enkel een combinatie.

Download de Brochure voor Meer Informatie

Confocal optisch de microscopie/de spectroscopiesysteem

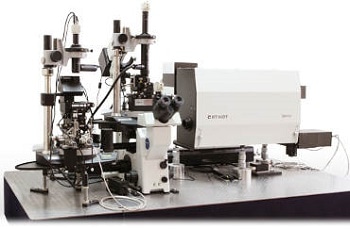

De nanolaboratory Spectrums NTEGRA is een systeem dat een confocal spectrometer van de aftastenlaser, een optische microscoop en een universele microscoop van de aftastensonde combineert. Het systeem kan op de wijze van registratie van zich ruimte 3D distributie van het luminescentiespectrum en het lichte verspreiden Raman, evenals diverse de microscopiewijzen van de aftastensonde werken die nanoindentation, nanomanipulation en nanolithography omvatten.

Het systeem van de de sondemicroscopie van het Aftasten
Samen met de optische observatie, staat toe de Spectrums NTEGRA onderzoekend het voorwerp met een reeks methodes SPM: AFM, MFM, STM, de Aftastende Optische Microscopie van het dichtbijgelegen-Gebied, de spectroscopie van de Kracht. De unieke combinatie optische en sondemethodes in één apparaat staat toe uitvoerend complexe experimenten, die de onderzoeker van informatie over de distributie van optische eigenschappen zullen voorzien en de chemie van de objecten met de mechanische, elektro en magnetische eigenschappen gegevens overlapte.

Systeem voor het onderzoek van optische eigenschappen voorbij de diffractiegrens
De onderscheidende nanolaboratory eigenschap van Spectrum NTEGRA is het vermogen van het bestuderen van optische eigenschappen van voorwerpen voorbij de diffractiegrenzen. De Aftastende Optische Microscopie van het dichtbijgelegen-Gebied en het effect van zich het lokale uiteinde verbeterde verspreiden Raman voorzien de onderzoeker van de hulpmiddelen om de optische eigenschappen distributie (lichte transmissie, het lichte verspreiden zich, lichte polarisatie, enz.) in kaart te brengen evenals de verspreidende spectroscopie Raman met vlakke X-Y resolutie uit te voeren tot 50 NM.

Toepassingen

Karakterisering van lithium-ionenbatterijen met AFM-Raman

De batterijen van het Lithium, een krachtbron voor vele draagbare apparaten zoals cellulaire telefoons, laptops, camcorders, enz. worden ook gebruikt in elektrovoertuigen en ruimtevaart en militaire toepassingen. De ontwikkeling van lithiumbatterijen gaat snel vooruit.

De waardevolste methodes voor structurele karakterisering van de elektroden in navulbare lithiumbatterijen zijn de spectroscopie Raman en de atoomkrachtmicroscopie (AFM). Deze toepassingsnota stelt de karakterisering van een kathode2 LiCoO gebruikend AFM en technieken Raman op de Spectrums NTEGRA van NT-MDT voor. AFM en de beelden Raman van het zelfde steekproefgebied worden gelijktijdig gevangen.

De analyse van de Oppervlakte van farmaceutische lijsten met AFM-Raman

De Integratie van de spectroscopie Raman met de atoomkrachtmicroscopie opent een brede waaier van nieuwe mogelijkheden in weergave en karakterisering van farmaceutische producten.

De topografie AFM biedt informatie over de korrelgrootte, de vorm, de richtlijn en de distributie aan, terwijl de analyse Raman identificatie van functionele groepen, chemische samenstellingen en moleculaire conformers toelaat.

Het Combineren van deze twee technieken leidt tot een krachtig analytisch hulpmiddel, toelatend een reusachtige hoeveelheid gegevens om op farmaceutische producten binnen één enkel instrument worden verzameld.

Analyse van multi-verbindingszonnecellen met gecombineerde AFM en confocal optische spectroscopie

De zonnecellen van de multi-Verbinding die op nanoheterostructures worden gebaseerd hebben enkele hoogste waargenomen efficiency. De cellen bestaan uit een aantal lagen die verschillende halfgeleidermaterialen, in bandgapenergie van de fotogevoelige oppervlakte aan het substraat verminderen.

Elke laag vangt energie van een verschillend segment van het zonnespectrum, resulterend in zeer hoge algemene efficiency - nochtans, wordt de algemene efficiency beperkt door de het ergst-uitvoert laag, en kenmerken van het gedrag van de individuele lagen in situ kan uitdagend zijn.

Deze studie toonde aan dat de Spectrums NTEGRA kunnen worden gebruikt om de prestaties van afzonderlijk subcell elk te controleren. De opneming van mogelijkheden AFM laat dat een veel bredere reeks kenmerkende gegevens toe wordt verzameld op de steekproef in vergelijking met het gebruiken van optische de spectroscopie alleen technieken.

Zeer Belangrijke publicaties

  1. De Chemische Weergave die van Nanoscale de hoogste-Verlichting uiteinde-Verbeterde Spectroscopie Raman Gebruikt. J. Stadler, T. Schmid, en R. Zenobi, Nano Brieven (2010) J. Stadler, T. Schmid, R. Zenobi, Nano Brieven (2010)

  2. Het Vinden van een naald in een chemische hooiberg: hetverbeterde verspreiden Raman zich voor het bestuderen van koolstof nanotubes mengsels. A. Chan & S. Kazarian, Nanotechnologie 21 (2010) A. Chan, S. Kazarian, Nanotechnologie 21 (2010)

  3. De Chemische Weergave van Nanoscale van Single-Layer Graphene. J. Stadler, T. Schmid, R. Zenobi, de Amerikaanse Chemische Maatschappij, 2011

  4. Weergave en spanningsanalyse van de structuren van nano-schaalSiGe door de uiteinde-verbeterde spectroscopie Raman. P. Hermann, M.Hecker, D. Chumakov, et al., Ultramicroscopie, 2011

  5. Koolstof nanotubes die door neutrophil myeloperoxidase wordt de gedegradeerd veroorzaakt minder longontsteking. V.Kagan, N. Konduru, W. Feng, et al., de Nanotechnologie van de Aard, 2010
