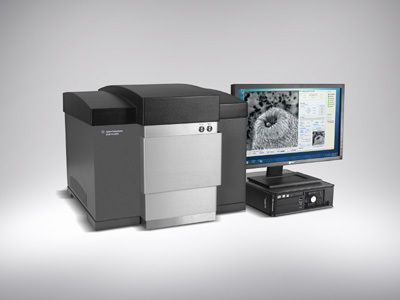

Scan ng elektron mikroskopyo - Agilent 8500 FE-SEM

Ang Field Agilent 8500 Pagpapalabas-scan ng elektron mikroskopyo FE- SEM ay isang compact na sistema na nag-aalok ng mga mananaliksik ng isang patlang pagpapalabas na pag-scan ng elektron mikroskopyo na ay madaling gamitin at hindi nangangailangan ng espesyal na pasilidad. Ito makabagong Agilent Technologies solusyon ay na-optimize para sa mababang boltahe imaging, napakataas na ibabaw kaibahan, at resolution na karaniwang matatagpuan lamang sa mas malaki at mas mahal microscopes sa pagpapalabas ng patlang.

Tungkol sa laki ng isang laser printer, ang 8500 FE-SEM ay nagbibigay ng maginhawang plug-at-play pagganap. Walang nakalaang mga pasilidad ay kinakailangan, lamang ng isang AC kapangyarihan labasan. Ang nobelang pang-agham-grade na sistema ay nag-aalok ng mga ilang mga pamamaraan ng imaging para sa enhancing ibabaw kaibahan at nagpapahintulot sa nanoscale tampok na sinusunod sa isang iba't ibang mga nanostructured mga materyales, kabilang ang mga polymers, manipis na mga pelikula, mga biomaterials, at iba pang mga enerhiya-sensitive na mga halimbawa sa anumang substrate, kahit glass.

Ang 8500 FE-SEM Tinatanggal ang singilin ng nonconductive mga halimbawa at ang pangangailangan para sa sample patong, na maaaring mask nanoscale mga tampok, pati na rin ang kailangan upang resort sa nadagdagan na operasyon ng presyon, na kung saan maaari magpasama ng resolution. Ang patuloy na variable na imaging boltahe ay mahimig mula sa 500 sa 2000 volts bilang isang pagpapatakbo parameter, sa halip kaysa sa isang pagpipilian ng setup. Bukod dito, ang sistema ay gumagamit ng isang apat na-segment microchannel plate detector na nagbibigay ng topographic imaging kasama ang dalawang orthogonal mga direksyon upang mapahusay ang detalye ng ibabaw. Ang pamamaraan na ito ay ipinapakita sa malinaw na malutas ang mga sub-nanometer atomic mga hakbang sa ibabaw ng mga mala-kristal na sangkap tulad ng polytype 6H-tama.

Key mga tampok ng ang 8500 FE-SEM ay kinabibilangan ng:

  • Pinaliit electrostatic haligi ng sinag ng elektron na may thermal ng pagpapalabas ng source ng patlang elektron
  • Compact FE-SEM sistema laki na halos katumbas na iyon ng isang karaniwang laser printer
  • Simple plug-at-play-install, lamang AC kapangyarihan umaagos kinakailangan.
  • Patuloy na variable na mababa na boltahe Tinatanggal singilin at ang pangangailangan para sa sample patong
  • Programmable xyz entablado ay nagbibigay-daan sa gumagamit upang itakda ang mga tiyak coordinate, scan, at i-save ang impormasyon
  • Electrostatic lens disenyo nagsisiguro repeatable pagganap nang walang patuloy na ka-tuning

Pagganap ng mga kakayahan ng ang 8500 FE -SEM ay ang mga sumusunod ::

  • Resolution at imaging katumbas na iyon ng maginoo FE-SEMs
  • Obserbahan ang mga nanoscale na mga tampok sa nanostructured mga materyales sa anumang substrate, kahit na salamin
  • Mainam para sa polymers, manipis na mga pelikula, mga biomaterials, at iba pang mga enerhiya-sensitive na mga halimbawa
  • Mataas na signal-to-ingay ratio at pare-pareho, pang-walang pagkupas pagganap
  • Pangalawang at tulong sa pagtuklas ng elektron sa backscatter magbigay ng isang rich na mga data set para sa bawat sample
  • Kakayahang-imbak at bumalik sa anumang mga operating setup agad sa bale-wala pinong adjustment
