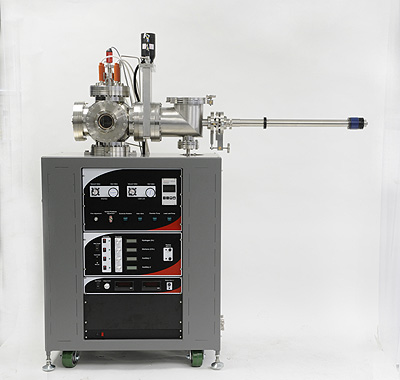

Grundlæggende Hot glødetråd CVD System (HFCVD)
Seks måde rustfrit stål kammer (indbygget i vand køling) i stand til at nå vakuum niveauer op til 10 -8 Torr med en ekstra turbo molekylære pumpe og bakkes op af et valg mekanisk pumpe. Leveres med 8 "conflat flanger, hvoraf de to er designet til at kunne drejes. Nogle havne vil få enten 8 "blindflanger eller optiske vinduer.
De seks vejs rustfrit stål kammer kan tilpasses med en vedhæftet belastning lås kammer, og pneumatiske skydeventil med prøve transfer gennemføring til overførsel af prøver på en høj temperatur scene.
Hot wire filamenter (1-3) monteret på Moly eller inconel står der kan nå op til 2500 ° C for at bryde CVD gas prækursorer.
Strømforsyning kan levere nødvendige effekt for at nå filamenter på de bedste temperatur og kompatibel med computerstyring.
Tre dedikerede Masse Flow controllere i forskellige intervaller 0-10 SCCM, 0-100 SCCM, 0-500 SCCM, i stand til computerstyring. Strømforsyning og kabel medfølger.
Loddet for følgende procesgasser, i stand til processer med mindst 3 gasser på én gang med flow-og trykstyring: dedikeret hydrogen, methan gasledninger.
Muligt setup med manuelle kontakter med manuelt skifte mellem proces gasser. Fin trykindstilling gennem styre hastigheden på turbo-pumpe (i stand til kontrol via computer).
Flanger, herunder optiske vinduer og gas-og el-gennemføring. Vakuummeter af basis tryk og proces trykovervågning.
Stål rack med vakuum tilpasse havnene, skydeventiler til tilslutning højvakuum turbo pumpe. Ventiler, rustfri stålrør, rør, kontakter og ledninger, installeret. Rustfrit stål, VVS-linjer for gasser med alle tilslutninger, der enten svejset eller VCR. Strøm kabler til elektriske apparater inkluderet
Komponenter (valgfrit):
- 1.With står 2,2 i OD substrat varmelegeme og Power Supply:
- Alsidige 2,2 "diameter substrat varmelegeme (temperatur max 800 ° C og temperaturen ikke-ensartethed på tværs af wafer i løbet af 2-5%) med controller til substrat opvarmning. (Omfatter Eurotherm proces programmerbare Power Supply, med aktiv temperatur controller, kabler, termoelement og konnektorer).
- Med substrat varmelegeme og rotation: 10 rpm substrat rotation for bedre film ensartethed
- Bias Klar til 500V (AC eller DC): påvirke evnen løbet af tyndfilm vækst.
- Loadlock med skydeventil og prøve overførsel: Load lock kammer vil have vakuum evne 10-5-10-6 Torr rækkevidde. Inkluderer 2 standard manometre kommunikere med turbopumper.
- RGA evner
- Optisk spektroskopi
