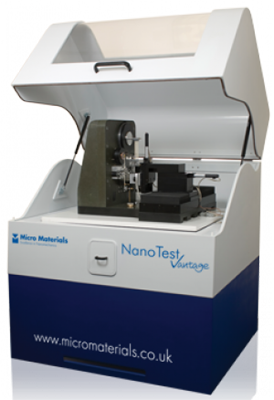

Het nieuwe Voordeelsysteem NanoTest van Micro Materials Ltd biedt een waaier van mechanische tests aangaande de nano-schaal aan, die de onderzoeker toestaat om een volledig beeld van materiële prestaties te bouwen.

Gelanceerd in Juni 2011, bouwt dit systeem op de unieke mogelijkheden van de vorige generatie van instrumenten NanoTest voort, en in termen van geoptimaliseerd:

  • Prestaties
  • Snelheid van productie
  • handigheid

Volledig geautomatiseerde NanoTest Voordeel kan 24/7 werken, toelatend een waaier van steekproeven om gelijktijdig worden opgezet. Het instrument is ontworpen om onderstel-aan-Maatregel `' in vijf minuten toe te staan, wordt het verzekeren van exploitanttijd geminimaliseerd.

De Technieken van de Meting

Nanoindentation

  • De hardheid van de Maatregel, modulus, viscoelastic gedrag
  • Onderzoek variatie van hardheid, modulus met diepte
  • Breng mechanische eigenschappen over een aandachtsgebied in kaart
  • het quasistatic en dynamische beschikbare testen

Nano-Effect en moeheid

  • Onderzoek breuk en moeheidsgedrag
  • Meet materiële bevochtigingscoëfficiënten
  • Onderzoek het hoge gedrag van het spanningstarief

Nano-Kras en slijtage

  • Beoordeel kritieke krasladingen en wrijvingseigenschappen
  • Onderzoek cycli aan mislukking voor slijtagevoorspelling

Nano-zichErgert

  • Versnelde het vergelden slijtagetest
  • Lage contactdruk om hoge cyclusonderzoeken (tot 1 miljoen cycli) toe te staan

De milieuvoorwaarden van de Controle om ware' eigenschappen ` in dienst te beoordelen

De Materiële eigenschappen kunnen zeer in antwoord op de lokale milieueigenschappen variëren. NanoTest Voordeel is het enige instrument dat onderzoekers toestaat om hun materialen te kenmerken en te optimaliseren onder de volgende waaier van voorwaarden:

  • nanoindentation op hoge temperatuur, nanoscratch en nanoimpact aan 750ºC
    Zowel worden de steekproef als de sonde verwarmd om isothermisch contact te verzekeren
  • Lage temperatuurnanoindentation en nanoscratch aan -30ºC
    Zowel worden de steekproef als de sonde gekoeld om stabiliteit te verzekeren
  • Met steekproef en sonde die in vloeistoffen wordt ondergedompeld
    Een waaier van vloeistoffen kan worden gebruikt, compatibel met nanoindentation en nanoscratch.
  • In verminderde zuurstof gezuiverde voorwaarden
  • Onder gecontroleerde vochtigheidsniveaus

Toepassingen

NanoTest is in gebruik in de meest prestigieuze laboratoria en de onderzoekinstituten helemaal over de bol. Zich Concentreert bij het snijkantonderzoek, wordt het instrument voor de karakterisering en de optimalisering van materialen gebruikt en deklagen die in een waaier van toepassingen worden gebruikt zoals:

  • Ruimte,
  • Automobiel
  • Biomedisch
  • Keramiek
  • Bouw
  • Glazen
  • Metalen en legeringen
  • Micro-elektronica MEMS
  • Kern
  • Geneesmiddelen
  • Polymeren
  • Halfgeleiders
  • slijtvaste deklagen

Mechanismen van het Meetapparaat van de nano-Kras

Inleiding

Het is belangrijk om dunne films en deklagen te optimaliseren, die een paar NM meten aan ongeveer 1 µm dik, in de tribological prestaties en de mechanische eigenschappen. Dit wordt gewoonlijk uitgevoerd door zowel krastests als inkeping op te nemen. De Standaard voorwaarden van de krastest zijn niet geschikt voor dergelijke materialen die zij voor het onderzoeken van dikkere deklagen werden geproduceerd. De nano-kras en slijtagemodule wordt beschouwd als om in plaats daarvan meest geschikt.

Hoe het Werkt

De te analyseren steekproef is geplaatste loodlijn aan de krassonde, en het contact is of hellende of gehouden constante aan een user-defined tarief (Figuur 1). Door het testende proces, worden de wrijvings of divergerende lading en de diepte van de sondepenetratie constant waargenomen. Het is mogelijk om enige en multi-pass tests uit te voeren. Multi-pass tests laten het onderzoek van micro-slijtage en nano-slijtage toe.

Figuur 1. De Hellende krassen aan Mn 500 tonen brosse breuk van 1.5 films µm TiFeN op Si bij hoge lading.

De nano-kras en slijtagemodule heeft een brede waaier van toepassingen in tribological deklagen, polymeer/biologisch materiaal, micro-elektronica, en de optische industrieën. De module is beschikbaar als optie voor het Voordeelplatform NanoTest of als stand-alone instrument (nano-krasmeetapparaat).

Hellende Kras, die voor de Topografie van de Steekproef van de Basislijn wordt Verbeterd

Figuur 2 schildert een krastest met 3 µm de sondeaftasten van de eindstraal over een spoor 150 µm bij een 2 µm/s aftastensnelheid af. Een ultra-low contactkracht werd gebruikt om een pre-krasaftasten uit te voeren om de topografie van de basislijnsteekproef te analyseren. De rode lijn wijst op de diepte van de op-ladingssonde, die plastic en elastische diepte vertegenwoordigen. De lading wordt verhoogd bij 2.5 mN/s na 20 µm. De zwarte lijn wijst op de overblijvende (plastic) diepte na de verwijdering van de kraslading. Dit is veranderd voor aanvankelijke steekproeftopografie. De metingen van de Wrijving worden dan uitgevoerd door het volledige proces.

Figuur 2. Een krastest met 3 µm de sondeaftasten van de eindstraal over een spoor 150 µm bij een aftastensnelheid van 2 µm/s.

Micro-Kras Meetapparaat

Micro-Kras evenals micro-slijtage kan het testen worden uitgevoerd gebruikend een de micro-kras van de de ladingswaaier van 20 N meetapparaat. De metingen van de Wrijving worden uitgevoerd door het volledige proces.
