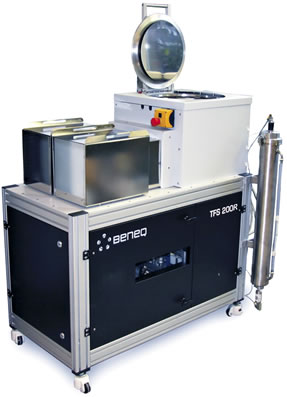

Système de Film Mince TFS 200R pour la Recherche Continue du Mode ALD de Beneq Oy

Le Beneq TFS 200R est le système tout premier conçu pour la recherche sous le dépôt atomique de couche de Rouleau-à-Rouleau (ALD) et d'autres formes d'ALD (CALD) continu. Le TFS 200R est utilisé exclusivement pour les films minces déposants sur les substrats flexibles. Pour la première fois dans l'histoire d'ALD, le TFS 200R active l'enquête dans le comportement dynamique des chimies variées de précurseur, la simulation de l'aptitude de processus et le bilan de la performance de film dans des applications du Rouleau-à-Rouleau ALD.

Dans le TFS 200R, le substrat flexible est fixe sur un cylindre de rotation dans la cavité de réaction. Le cylindre lui-même est entouré par un certain nombre d'embouts linéaires, chacun qui produit une région d'isolement de gaz au-dessus du de grande largeur du substrat. Pendant Que le cylindre est tourné, le substrat traverse différentes régions de gaz et est enduit.

Le Beneq TFS 200R, avec sa structure robuste et modulaire, est conçu pour répondre à des normes industrielles et aux besoins de souplesse de la recherche aujourd'hui. Les récipients de Précurseur sont commodément petits, et ils peuvent être facilement changés. Selon les besoins de processus, le TFS 200R peut être équipé de jusqu'à 2 sources passionnées, type le HS 80 et/ou le HS 180. Supplémentaire, le système peut être équipé de jusqu'à 8 gazoducs et de jusqu'à 4 sources liquides.

Points culminants de Performance
  • Tarifs de dépôt de Film mince jusqu'à 100 nm/min
  • Le substrat Mobile, Web accélèrent à 300 m/min
  • Outils d'enregistrement ainsi que de tendance de Grande vitesse et de données de capacité pour la surface adjacente de machine humaine (HMI).
  • puits à dépression de Rhume-Paroi pour le chauffage et le refroidissement rapides
  • Les ports Auxiliaires d'entrée dans le puits à dépression activent les diagnostics in situ etc.
  • Le substrat Passionné et le gaz alimentent l'assemblage pour la température de substrat et la prévention uniformes de la condensation de précurseur
  • Classe 100 (compatibilité de propre-chambre d'OIN 5)
  • La configuration de source de précurseur tient compte de la modification facile et inerte des précurseurs
