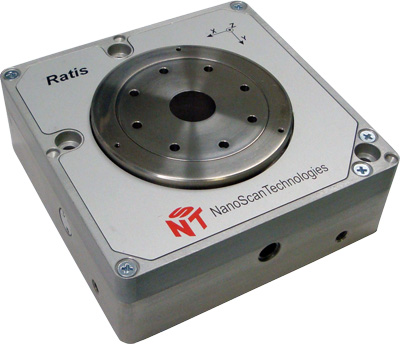

Escenario Piezoeléctrico Nano para Nanopositioning y Exploración - Ratis de la Tecnología de Nanoscan

Ratis es una familia de escenarios piezoeléctricos avión-paralelos para nanopositioning y explorar desarrollada por la Tecnología de Nanoscan. Los escenarios piezoeléctricos de Ratis son capaces de mover los objetos con la precisión del sub-nanómetro. Su característica única es una apertura grande (45 milímetros de diámetro) en el centro mientras que las dimensiones exteriores son solamente 100õ100 milímetro. Esto podía ser útil en aplicaciones requiere el camino óptico sin obstrucción en el centro del escenario.

Los escenarios Piezoeléctricos se hacen de la barra de metal sólida tramitada con el cable-corte de EDM y labrar a máquina exacto del CNC. La parte central Movible cuelga en los muelles flexibles y se impulsa con los actuadores piezoeléctricos. El diseño de Ratis proporciona a linearidades y a la llanura excelentes del movimiento, en contraste con los analizadores clásicos basados en los tubos piezoeléctricos, donde está una esfera la superficie de la exploración. Además, los analizadores avión-paralelos tienen fuerza mecánica más alta, comparada con los tubos piezoeléctricos frágiles.

Los analizadores de las multi-hachas de Ratis se equipan de los sensores capacitivos de la dislocación para el mando a circuito cerrado digital. Proporciona a alta exactitud y a linearidades del movimiento y elimina el efecto del deslizamiento del piezoceramics. Las mediciones de la Capacitancia se hacen con la tecnología del TDC (conversión tiempo-a-digital) donde toda la electrónica de medición está situada tan cerca como sea posible a los sensores. Tal diseño lleva a la regulación del movimiento de poco ruido y de alta velocidad.

Para controlar controladores aéreos universales de los escenarios piezoeléctricos de Ratis EG. - 3000 o EG. - 1000 se utilizan así como software de NSpec.

Las Aplicaciones de los escenarios nanopositioning de Ratis incluyen:

  • Microscopia de Exploración de la antena (e.g microscopia atómica de la fuerza)
  • Nanopositioning
  • Metrología
  • Investigación de la Biología
  • Microelectrónica
  • Micromanipulación Etc.
