简介

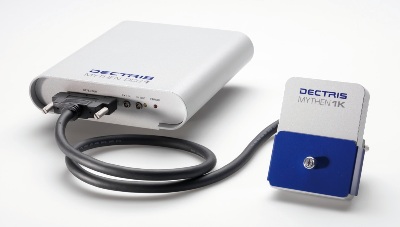

从 DECTRIS 的 Mythen 1K 提供各种各样富挑战性的 X 光衍射应用的高速和优越数据质量。 它是运作使用计数模式的单一光子的一台一维硅主街上探测器。
明显功能
Mythen 1K 独有的功能是：
- 是紧凑的
- 有高帧率
- 有一个高获取角度
- 是一个立即可用的系统
- 气凉系统
- 简单运算和处理
- 与其自己的探测器和探测器控制系统的全面系统 - DECTRIS 当前提供三个不同探测器控制系统
- 大多探测器系统可以由结合 24 台探测器，以便实现大角度覆盖范围形成
- 在所有 DECTRIS 探测器系统间的例外功能
技术规格
Mythen 1K 的技术规格是：
| 传感器 | 二极管阵列反偏的硅 |
| 传感器厚度 | 320 mm |
| 主街上范围 | 50 mm |
| 格式 | 1280 主街上 |
| 活动区域 | 8 x 64 mm2 |
| 力学范围 | 24 位 (1:16,777,216) |
| 计数率每象素 | > 2 x 105 每主街上 (为 8 keV; 标准收益设置) |
| 能源范围 | 5 - 30 keV |
| 量子效率 (被计算) | 5 keV ： ~ 90%
8 keV ： ~ 96%
15 keV ： ~ 49%
30 keV ： ~ 8% |
| 可调整的阈值范围 | 5 - 20 keV |
| 读出时间 | 0.3 女士 |
| 帧率 | 25 Hz (24 位)
300 Hz (16/8 位)
600 Hz (4 位) |
| 冷却 | 冷却的航空 |
电力消费 | 5 W | | 维数探测器 (WHD) | ~ 72 x 100 x 25 mm |
| 维数 DCS1 (WHD) | ~ 200 x 180 x 50 mm |
| 重量 | ~ 400 g |
应用
Mythen-1K 的应用是：
- X 光衍射
- 阶段分析
- 定期解决的实验
- 非破坏性的测试
- 粉末衍射
- 纹理和薄膜分析
