簡介

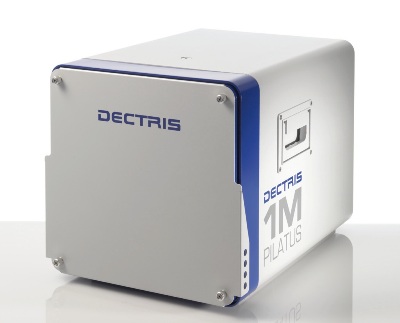

從 DECTRIS 的 PILATUS 1M 是一臺強大的高速探測器用於小角度 X-射線分散 (SAXS) 應用。 它是與非常低噪聲級別和非常高力學範圍的一個理想的選擇為使用在一個家庭實驗室或在同步加速器光源。
明顯功能
明顯功能 PILATUS 1M 是：
- 在新開發的 CMOS 雜種像素技術基礎上
- 在單一光子計數的模式下運行在室溫
- 袖珍型
- 高幀率
- 充分地校準和立即可用
- 穩定的溫度的閉路的水冷卻部件
- 高力學範圍
- 與探測器、一臺高端服務器和冷卻器的全面系統。 高端服務器幫助處理高數據傳送率和數據收集和分析軟件程序包 TVX
技術規格
PILATUS 1M 的技術規格是：
| 模塊的編號 | 2 x 5 = 10 |
| 傳感器 | 二極管陣列反偏的硅 |
| 傳感器厚度 | 320 mm |
| 像素範圍 | 172 x 172 mm2 |
| 格式 | 981 x 1043 = 1,023,183 像素 |
| 區 | 169 x 179 mm2 |
| 模件間的空白 | x ： 7 像素， y ： 17 像素， 8.4% 總面積 |
| 力學範圍 | 20 位 (1:1,048,576) |
| 計數率每像素 | > 2 个 x 10 个6 X-ray/s |
| 能源範圍 | 3 - 30 keV |
| 量子效率 (被計算) | 3 keV ： 80%
8 keV ： 99%
15 keV ： 55% |
| 能量分辨率 | 500 eV |
| 可調整的閾值範圍 | 2 - 20 keV |
| 閾值散射 | 50 eV |
| 讀出時間 | 3.6 女士 |
| 幀率 | 30 Hz |
| 點傳播功能 | 1 像素 |
| 數據格式 | 原始數據， TIF， EDF， CBF |
| 外部觸發器/門 | 5V TTL， 3 個不同模式 |
| 軟件界面 | 通過插口連接數; 史詩、 SPEC 和獨立運算的客戶機是可用的 |
| 冷卻 | 溫度安定的閉路的水冷卻部件 |
| 電力消費 | 100 W |
| 維數 (WHD) | 大約 300 x 310 x 458 mm |
| 重量 | 大約 25 kg |
| |
應用
PILATUS 1M 的應用是：
- 小角度分散 (SAXS)
- 大分子結晶學 (MX)
- X 光衍射 (XRD)
