Введение

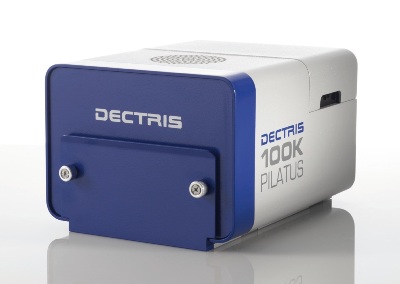

PILATUS 100K конструировано для главного представления с быстрым ходом для того чтобы одеть разнообразие применения. Система детектора PILATUS 100K легкая для использования разносторонней аппаратуры, могущие понадобиться для трудных применений Рентгеновского Снимка.
Заметные Характеристики
Главные особенности PILATUS 100K являются следующими:
- Оно использует заново начатую технологию гибрид-пиксела CMOS
- Работает в одиночн-фотон-подсчитывая режиме
- Имеет компактный размер
- Имеет высокую частоту кадров
- Готова использовать
- Воздух-Охлаженная система
- Обеспечивает простые деятельность и регулировать
- Всесторонняя система с своими собственными детектором, ПО TVX сбора информации и анализа и ПК с OS Линукс
- Исключительнейшие возможности через все системы детектора DECTRIS
Технические Данные
Технические данные PILATUS 100K являются следующими:
| Количество модулей | 1 |
| Датчик | Обратн-Пристрастный блок диода кремния |
| Толщина Датчика | 320 mm |
| Размер Пиксела | 172 x 172 mm2 |
| Формат | 487 x 195 = 94.965 пикселов |
| Зона | 83,8 x 33,5 mm2 |
| Динамический диапазон | 20 битов (1:1,048,576) |
| Интенсивность счета в пиксел | > 2 x 106 X-ray/s |
| Интервал энергии | 3 до 30 keV |
| (Высчитанная) эффективность Кванта | 3 keV: 80%
8 keV: 99%
15 keV: 55% |
| Разрешение Энергии | eV 500 |
| Регулируемый ряд порога | 2 до 20 keV |
| Рассеивание Порога | eV 50 |
| Время Отсчета | мс 2,7 |
| Кадров количество | 300 Hz |
| функция Пункт-Распространения | 1 пиксел |
| Форматы данных | Первоначальные данные, TIF, EDF, CBF |
| Внешние пуск/строб | 5V TTL, 3 различных режима |
| Интерфейс ПО | Через соединение гнезда; клиенты для ЭПОПЕЙ, СПЕЦИФИКАЦИЙ и отдельно стоящей деятельности доступны |
| Охлаждать | Воздух-Охлажено |
| Расход энергии | 15 W |
| Размеры (WHD) | 144 x 110 x 180 mm |
| Вес | 4 kg |
Применения
Применения PILATUS 100K являются следующими:
- Воображение Рентгеновского Снимка
- Огибание Рентгеновского Снимка
- Поверхностное огибание
- Материальная наука
- испытание без разрушения
- Малоугольный разбрасывать (SAXS)
- Врем-Resolved эксперименты
