조사, 검열 및 역동성을 위한 높 대역폭 AFM의 사용

AZoNano의

목차

소개
조사
가리기
역동성
급속한 AFM 화상 진찰의 미래 응용
Bruker에 관하여

소개

전형적인 AFM로 사용의 동일한 데이터 질, 경영비 (AFM), 군대 통제 및 편익을 가진 높 대역폭 원자 군대 현미경으로부터 혜택을 받는 3개 중요한 응용 범위가 있습니다. 이들은 검열, 조사 및 역동성의 밑에 분류될 수 있습니다. 이 종류의 각각을 위해, 차원 FastScan는 적용되었습니다.

조사

물자의 조사는 전형적으로 이질 적이고, 불명한 견본의 대표적인 형태학을 이해하기 위하여 착수합니다. 이것은 새로운 견본에 AFM (또는 어떤 현미경 검사법 기술을) 사용할 때 아주 전형 상황입니다. 특히 복잡한 (예를들면, 생체 적합 물질) 견본을 위해, 중요한 소요되 견본을 나타내는 마지막 심상을 붙잡기 보다는 오히려 무슨을 이해하기 위하여 충분한 견본 표면을 보는 화상 진찰 시간의 대부분은 수시로. 충분한 세부사항으로 그리고 수용 가능한 소요 시간 내의 견본의 큰 부위를, 커버하는 것은 부속의 더 나은, 균형을 잡은 전망 및 그들의 각각 역할을 가능하게 합니다.

이 목표로 더 높은 대역폭 AFM를 적용하는 것은 다음의 방법으로 행해질 수 있습니다:

  • 거친 견본에, 추가 사이트는 관여되고 단시간에서 imaged 일 수 있습니다.
  • NanoScope 소프트웨어의 MIRO 심상 오바레이 기능은 1개의 문맥 내의, 그리고 개관 광학적인 심상에 관하여 모든 검사를 체크하고 있기 위하여 이용될 수 있습니다.
  • 상당히 편평한 견본에, 견본을 조사하는 또 다른 쪽은 아주 높은 화소 해결책을 가진 아주 큰 검사 지역을 붙잡기 위한 것입니다. 데이터는 그 때로 급상승하골 분석하다 (추가 공구 시간을 를 사용하는 없이 조차) 대표 지역은 확대되고 간행될 수 있습니다.
  • 이 방법의 중요한 이점은 모든 데이터를 취하기 후에 최고 가늠자 및 짜맞추기에 결정하는 것이 가능하다 입니다. 숫자 1에서 보인 데이터는 그(것)들의 2의 각종 흥미로운 형태학, 뿐 아니라 단계 데이터의 데이터와 더불어 8 분 PTFE 중합체 필름에 20 미크론 검사 범위를에서, 취득된 1개의 16-megapixel 심상을 급상승합니다 함유합니다.

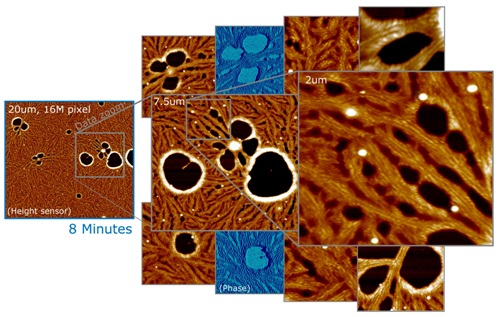

숫자 1. 20mm 의 8 분에서 취득되는 (좌) PTFE 중합체 필름의 16MP 심상. 권리: 다중 데이터는 급상승해 세부사항과 단계 데이터를 보여주. 견본은 탐구하고 그것을 대표적인 형태학 이해하고, 간행물 질 심상에서 그(것)들을 문서화하는 방법을 조사하는 입니다. 충분히 편평한 견본에, 1개의 조사 방법은 그 후에 확대되고 간행될 수 있는, 대표적인 형태학을 위해 오프라인으로 탐구될 수 있는 큰, 고해상도 검사를 취하기 위한 것입니다.

가리기

입력 매개변수의 속국을 또는 가공 매개변수 및 nanoscale 형태학 또는 속성 이해하는 것은 이해되고 양이 정해져야 하다 그러나, 검열 응용에 있는 가능한 현상의 공간을 이해하는 것은 쉽습니다. 심상에 중요합니다 다중 견본에 다수 사이트 효과적으로 속성 또는 형태학을 양을 정하기 위하여 분석하고. 화상 진찰 속도는 다중 견본 선적으로 또한 필수적이고 사용자의 내정간섭 없는 자동화, 믿을 수 있는 작동, 데이터 관리 및 배치 심상 분석은 똑같이 중요합니다.

숫자 2는 제약 산업에서 AFM 검열의 보기를 보여줍니다. 여기에서 액티브한 약제 성분은 (API) (비활동성) 부형제에 (공식화하는) 섭취 후에 API의 가용성 확대의 목적과 더불어 무조직 고체를, 형성하기 위하여 결합됩니다. 실내 온도에, (언) 무조직 정립은 단단합니다그러나 그렇지 않으면 분리될 것이다 실행할 것입니다. 대량 기술을 가진 가능한 상분리를 관찰하기 위하여는, API의 상대적으로 거시적인 (~100nm) 별거 그리고 재결정화는 첫째로 생겨야 합니다. 차원 FastScan AFM는 매우 소형 가늠자에 불안정성의 표시기를, 매우 먼저 장악할 수 있습니다.

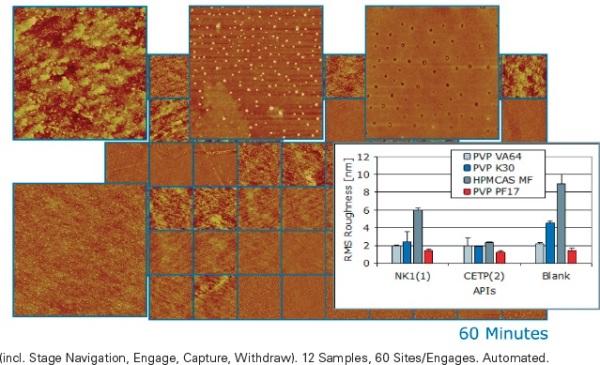

12개의 무조직 약 정립 후보자 (골절된 필름, 3μm 검사, 후보자 당 5개의 사이트)의 숫자 2. 경계진. 배치 분석은 단단한 오차 막대를 가진 물자 특정 소밀을 보여줍니다; API 짐을 가진 부형제는 공백 보다는 더 매끄럽습니다. 이 모형 경계진은 합성 겸용성을 검증하고, 급속하게 짧은 긴장 노후화 후에 안정성/재고 유효 기간을, 예상하기 위하여 이용됩니다. (M.E. Lauer, F. Hoffmann La Roche, 바젤, 스위스의 견본 의례.)

역동성

고속 AFM를 위한 "전형적인" 훈련은 단백질과 DNA의 가늠자에 동적 과정의 시간 단호한 연구 결과입니다. 이 응용은 비파괴적인 끝 견본 군대를 유지하고 있는 동안 AFMs를 더 단단 만드는 방법의 처음 이해의 큰 부분에 책임 있습니다. 외팔보를 더 작아다는 것은 시킨다는 것은 것이 필수적 이었다는 것은 발견되었습니다. 가능하게 하는 것이 더 단단 검사하고, 필요하게, 데이터를 더 단단 붙잡는 그 때 더 작은 외팔보의 사용을, 됩니다. 속도를 위한 이 사냥에서는, 성취 할 수 있는 프레임 속도가 외팔보의 차원으로 대략 오른다는 것을 것을 발견되었습니다. 또한 그것 데이터 질 가진, 행수, 및 느슨하게 (강하)에 추적 기인하는 수용 가능한 화소 흐림을 가진 가늠자. 프레임 속도를 달성하는 것은 화상 진찰 대역폭을 증가시켜서 그리고 속도를 위해 심상 질을 무역해서 1fps 보다는 좀더 전형적으로 달성됩니다. 단 하나 목적 영화 기계, 그것 보다는 더 많은 것일 것이다 FastScan가 가득 차있는 AFM 성과가 증가시킨 대역폭에 있고게, 그러나 그밖 고속 AFMs의 쪽에 있는 속도를 위한 트레이드오프 해결책을 발전하고, 높은 검사 비율로 끝 견본 군대의 우량한 통제를 유지할 수 있게 중요했다 하기 위하여.

숫자 3은 버퍼 해결책에 있는 느슨하게에 바운스되곤과 APS 취급한 돌비늘 기질에 확산하는 DNA의 초당 프레임 1개의의 비율로, 붙잡은 2100의 프레임의 시간 순서에서 3개의 프레임을, 보여줍니다. 1개는, 검사 방향과 대략 수직 그것의 윤곽선에 따라서 DNA의 움직임을 "미끄러지기"를 포함하여 DNA의 다른 움직임을, 보골. 이것은 기질에 DNA의 바인딩이 충분히 느슨하게 그것을 움직이는 허용하기 위한 것이다는 것을, 유포 지배되지 않습니다 보여주고 AFM 끝의 앞뒤로 움직이는 검사 움직임에 의해. 이것은 DNA 단백질 복합물 ATP 몬 시스템, 등등과 같은 더 복잡한 견본 시스템의 관측을 위한 좋은 기초를 닦아놓아야 합니다.

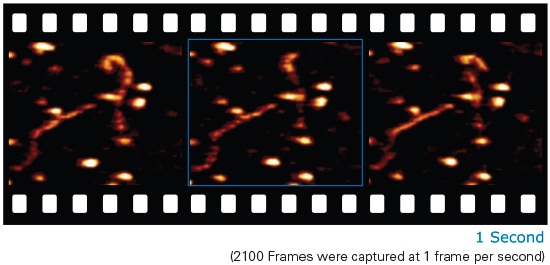

느슨하게 APS 방법에 의해 취급되는 돌비늘에 바운스되는 숫자 3. DNA. 버퍼 해결책에 있는 TappingMode. 탐사기: 광대역 C. 보인 1 frame/s.는 2100의 프레임의 3개이어, 35 분 이상 DNA의 유포를 보여주. 견본 역동성의 이 연구 결과는 1 frame/s 화상 진찰을, 전형과 더불어 설명하고, 프레임 속도와 심상 질의 특정 트레이드오프를 계획합니다. 좋은 추적은 느슨하게 바운스된, 허약한 견본에 대한 끝 충격을 극소화하기 위하여 유지되어야 합니다. (Y. Lyubchenko, Univ의 견본 의례. 네브래스카 의학 Ctr., 미국의.)

급속한 AFM 화상 진찰의 미래 응용

더 단단 AFM 화상 진찰의 이상주의적인 관념은 AFM 자체 처럼 거의 오래됩니다. 특정 응용을 위한 다수 실시는 AFM 화상 진찰 속도에 있는 중대한 증가가 가능하다는 것을 보여주었습니다. 질을 희생해서 아닙니다, 견본 크기 또는 섬세함, 유용성, 또는 경영비 그러나 하나가 단단의 심상 오히려 항상 하고자 했다 더 높은 속도 AFM는 응용의, 연구의 특정 필드에 의하여 그리고를 가진 특정 견본에 특정 세트로, 아니라 믿음 접근되지 않았습니다. 우리는 일상적인 산업에게 분자 생물물리학에 더 단단 AFM가 가득 차있는 채용 범위에 수사의 새로운 지역을 열 것이라는 점을, 기대합니다. 중요하게 그것은 연구원을 보고 AFM 기술의 폭 그리고 내용 부유를 사용하여 nanoscale에 견본을, 이해하는 신속하고 능률적으로 가능하게 할 것입니다.

Bruker에 관하여

Bruker Nano 표면은 그들의 강력한 디자인 및 사용 용이를 위한 그밖 상업적으로 이용 가능한 시스템에서 우수한 원자 군대 현미경/스캐닝 탐사기 현미경 (AFM/SPM) 제품을 제공합니다, 하는 동안 고해상 유지. 우리의 계기 전부의 일부분인, NANOS 측정 헤드는 표준 연구 현미경 목적 보다는 아니 더 크다 준비 콤팩트를 이렇게 만드는 공가 편향도 측정을 위한 유일한 광파이버 간섭계를 채택합니다.

이 정보는 Bruker 계속 Nano 표면에 의해 제공된 물자에서 sourced, 검토해서 그리고 적응시켜 입니다.

이 근원에 추가 정보를 위해, Bruker Nano 표면을 방문하십시오.
