칼 Zeiss의 물자 분석을 위한 빛 그리고 전자현미경을 위한 "근거리왕복수송과 발견" - 상관적인 통합

커버되는 토픽

소개
물자
장비
응용
결과

소개

Austempered 연성이 있는 철은 (ADI) 병력, 착용 저항 및 강인성 - 연소 기관과 기어 박스 분대에 있는 사용을 위한 선택의 ADI에게 물자를 만드는 특성을 통해 능가합니다. 이것은 안전 양상이 또한 순전히 기능적인 양상 이외에 관련시킨다는 것을 의미합니다. 이런 이유로, ADI 생산 과정에 있는 변경은 물자의 특성에 관하여 감시될 필요가 있고 체계적으로 낙관되어야 합니다. 구조물 및 강수의 마이크로와 nanoscopic 분석을 위해, 과학자는 전형적으로 빛과 전자현미경을 둘 다 사용합니다. 견본을 또는 반대로 빛으로부터 전자 현미경에 옮길 때 지금까지, 그러나, 관심사의 지구 의심할 것 없이 이전의 아무 가능성도 계속 없습니다. "근거리왕복수송 & 발견" - 물자 분석에 있는 상관적인 현미경 검사법을 위한 공용영역은 사용하기 편한 해결책을 제안해, 이러한 두 종류 무료한 기술의 원만한 통합을 처음으로 허용하.

물자

DIN EN 1564년에 따라 EN-GJS-1200-2. Austempered 연성이 있는 철은 (ADI) 마디 모양 무쇠의 열처리 (소위 austempering)에 의해 다른 프로세스 중 장악될 수 있는 철 기지를 둔 물자의 계열입니다. ADI는 그것의 우수한 병력, 착용 저항 및 강인성을 위해 유명합니다. min. Min. 2%의 골절에 1200년 MPa 그리고 신장의 궁극 장력 강도는 고강도 알루미늄 합금 (단위 중량 당) 또는 강철에 대등한 성과를 제공하는 비용 효과적인 해결책 귀착됩니다.

장비

현재 수사는 AsB® 검출기로 갖춰진 자동화된 단계, SUPRA™ 40VP 필드 방출 SEM (FE-SEM), AsB®를 가진 SUPRA™ 55VP FE-SEM 및 Bruker Quantax를 가진 ZEISS Axio Imager.M1 가벼운 현미경에 200의 EDS 검출기 행해졌습니다.

일반적으로 상관적인 워크 플로우를 가능하게 하기 위하여, 뒤에 오는 점은 성취되어야 합니다:

  • 대응 설치 프레임을 가진 Axio 영상, Axio 관찰자입체 음향 발견 가족의 디지탈 카메라 그리고 자동화된 단계로 갖춰지는 가벼운 현미경,
  • EVO®시그마, SUPRA™의 스캐닝 전자 현미경, 상관적인 현미경 검사법을 위한 SEM 접합기를 가진 매우 그리고 MERLIN® 가족,

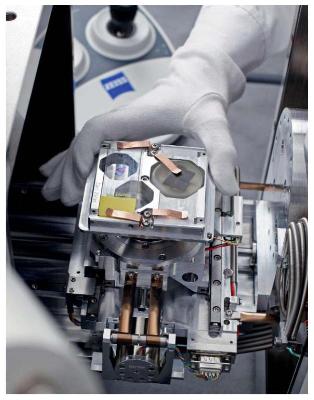

  • 상관적인 홀더,
  • 소프트웨어 호환성 필수품.

응용

tribological 특성을 지원해서 주요 수사 업무는 정확한 묘사, 물자 미세의 원소 분석을 포함하여, 이었습니다. (단단한) 침전물이 정확한 강제격리수용의 경우에는서만 가벼운 현미경에서 검토 후에 스캐닝 전자 현미경에 있는 체계적인 수사를 허용했기 (SEM) 때문에 상관적인 현미경 검사법 덕분에 가능했던 이것만, 그러나 이었습니다. 추가적으로, 업무는 후방산란 전자 검출기 (예를들면 AsB®)를 가진 SEM에 있는서만 침전물을 검출하는 것이 가능했다 는 사실에 의하여 더 복잡하게 되었습니다.

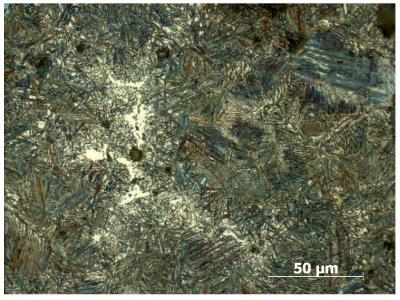

FIG. 1. 대강 400의 확대를 가진 ADI 견본의 가벼운 현미경 심상: 1. 1개는 침전물을 가진 ROI를 볼 수 있습니다.

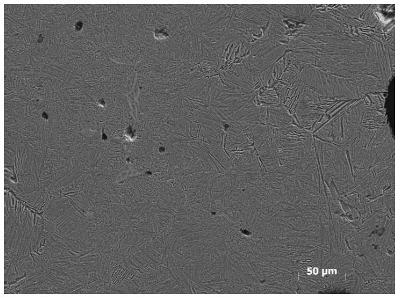

FIG. 2. FIG. 1.에서와 동일 지역의 SE 심상. SE를 가진 동일 지역 이전의 문제는 분명하게 됩니다.

침전물의 화학 성분의 식별은 EDS에 의하여서만 가능합니다. 따라서, 관심사의 지구의 정확한 강제격리수용은 (ROI) 중요성 - 시간이 걸리는 수색을 피하기 위하여 - 입니다. "근거리왕복수송 & 발견" - 칼 Zeiss에게서 상관적인 현미경 검사법 해결책은 이 애플리케이션 요건을 정확하게 성취하고 빛과 전자현미경 둘 다에 있는 높은 확대에 조차에 있는 연속적인 EDS에게 SEM를 만드는 metallographic 견본에 ROI의 미크론 정확한 강제격리수용을 일과 (Figs.1-4)의 사정 허용합니다.

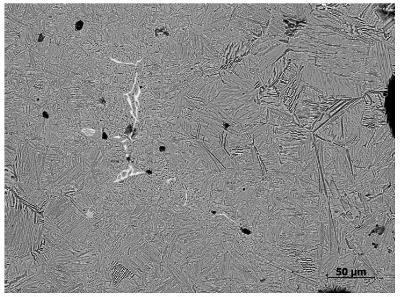

FIG. 3. FIG. 1.The 미세에서와 동일 지역의 BSE 심상은 명확하게 SE 심상과 비교하여 눈에 보입니다.

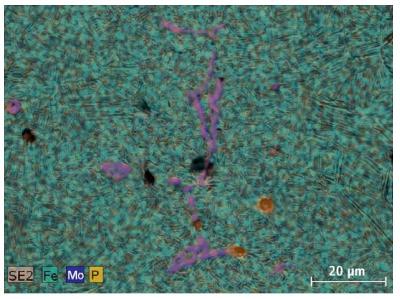

FIG. 4. EDS로 장악되는 Mo, Fe 및 P mappings로 부분적으로 덮이는 FIG. 1에서와 동일 지역의 SE 심상.

결과

매트릭스는 기본적으로 베이나이트 (실제로 ausferrite), 유지한 오스테나이트의 개별적인 지역의 흑연 작은혹으로 및 이루어져 있습니다. 침전물은 이 지역에서 찾아냈습니다. "근거리왕복수송 & 발견" 덕분에 SEM에 있는 침전물의 강제격리수용이 Mo, Fe, P 및 C.를 위해 EDS로, 지역 검사된 후에. 이 실험에 있는 EDS의 공간적 해상도는 한정되 이웃 성분의 정확한 위치에 관하여 정보를 제공하기 위하여 입니다. 역시, EDS mappings는 Mo, P 및 C가 각각 철 인화물과 몸리브덴 탄화물의 실존을 검증하는 동일 지역에서 있다는 것을 보여주었습니다. 착용 저항은 그 같은 단단한 침전물을 통해서 강인성이 줄이더라도 반면 증가합니다.

주: Mo (La) 선 (2.29 keV) 및 S (Ka) 선 (2.31 keV)는 충돌합니다. 30 kV의 가속도 전압 및 긴 분석 시간은 Mo를 해결하기 위하여 요구됩니다.

근원: 근거리왕복수송을 가진 Austempered 연성이 있는 철 "의 (ADI) "Microstructural 수사 & 발견" 칼 Zeiss의 물자 분석에 있는 상관적인 현미경 검사법을 위한 공용영역"

이 근원에 추가 정보를 위해, 칼 Zeiss를 방문하십시오.
